dell equallogic ps4000采用虛拟iscsi san陣列，為遠端或分支辦公室、部門和中小企業存儲部署帶來企業級功能、智能化、自動化和可靠性。以簡化的管理、快速的部署及合理的價格滿足了分支辦公室和中小企業的存儲需求，同時提供全套企業級資料保護和管理功能、可靠的性能、可擴充性和容錯功能，是中型企業級存儲的起點産品，但某些實體故障或其他操作都可能會對卷或存儲造成破壞，是以對系列存儲的資料恢複技術才有了用武之地。而發生這些故障之後隻能找專業的資料恢複公司做資料挽救工作。北亞資料恢複中心宋工最近處理過一起dell equallogic ps4000因磁盤故障導緻存儲不可用的案例：
故障描述：
硬體檢測：

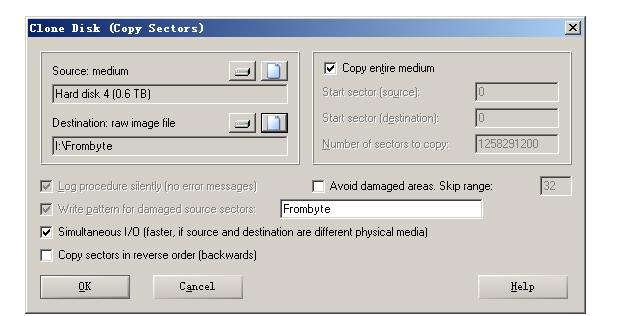

北亞宋工先對客戶的16塊硬碟做了硬體檢測，發現客戶的2塊硬碟出現壞道、smart的錯誤備援級别已經超過閥值，把14塊正常的硬碟進行全盤鏡像，另2塊有壞道的硬碟用專業工具進行了恢複并生成鏡像檔案。
圖一
故障分析：
首先收集dell equallogic ps4000存儲日志資訊。從存儲上硬碟的訓示燈看到有兩塊盤亮黃燈，對收集到的日志資訊進行分析，分析兩塊硬碟的掉線時間，進而得知哪塊硬碟裡面的資料是最新，用最新資料的硬碟進行資料恢複。
解決方案：
北亞資料恢複中心會對存儲的所有硬碟都進行相應的備份。對鏡像檔案進行分析，保證使用者的原媒體的安全。
首先對16塊盤進行虛拟還原之前的raid狀态，通過位圖資訊在虛拟出來的raid中把4個lun全部提取出來。
根據底層結構分析，把4個vmfs的檔案系統進行跨距磁碟區組合，導出使用者資料，并驗證虛拟機是否正常。
圖二
圖三
資料恢複成功：
我們将卷裡的檔案都拷貝出來，通過網絡共享的方式驗證恢複出來的虛拟機，虛拟機都可以正常啟動，之後把虛拟機檔案移交給客戶。經過漫長的底層分析，加上不斷的測試。終于在使用者需求的時間内将資料完整恢複，整個恢複過程一共曆時3天。我們之前研究過dell equallogic的存儲原理。知道了dell equallogic的存儲原理以後，關于它的所有資料災難都可以進行恢複。
