新搭建的Kubernetes叢集如何承接外部通路的流量，是剛上手Kubernetes時常常會遇到的問題。 在公有雲上，官方給出了比較直接的答案，使用 LoadBalancer
IPVS
是
LVS項目的一部分，是一款運作在Linux kernel當中的4層負載均衡器，性能異常優秀。 根據
這篇文章的介紹，使用調優後的核心，可以輕松處理每秒10萬次以上的轉發請求。目前在中大型網際網路項目中， IPVS被廣泛的使用，用于承接網站入口處的流量。
Kubernetes Service
Service是Kubernetes的基礎概念之一，它将一組Pod抽象成為一項服務，統一的對外提供服務，在各個Pod之間實作負載均衡。 Service有多種類型，最基本的
ClusterIP
類型解決了叢集内部通路服務的需求，
NodePort
類型通過Node節點的端口暴露服務， 再配合上
LoadBalancer
類型所定義的負載均衡器，實作了流量經過前端負載均衡器分發到各個Node節點暴露出的端口， 再通過
iptables
進行一次負載均衡，最終分發到實際的Pod上這個過程。
在Service的Spec中，
externalIPs
字段平常鮮有人提到，當把IP位址填入這個字段後，
kube-proxy
會增加對應的
iptables
規則， 當有以對應IP為目标的流量發送到Node節點時，
iptables
将進行NAT，将流量轉發到對應的服務上。一般情況下， 很少會遇到伺服器接受非自身綁定IP流量的情況，是以
externalIPs
不常被使用，但配合網絡層的其他工具，它可以實作給Service綁定外部IP的效果。
今天我們将使用
externalIPs
配合IPVS的DR(Direct Routing)模式實作将外部流量引入到叢集内部，同時實作負載均衡。
環境搭建
為了示範，我們搭建了4台伺服器組成的叢集。一台伺服器運作IPVS，扮演負載均衡器的作用，一台伺服器運作Kubernetes Master元件， 其他兩台伺服器作為Node加入到Kubernetes叢集當中。搭建過程這裡不詳細介紹，大家可以參考相關的文檔。
所有伺服器在
172.17.8.0/24
這個網段中。服務的VIP我們設定為
172.17.8.201

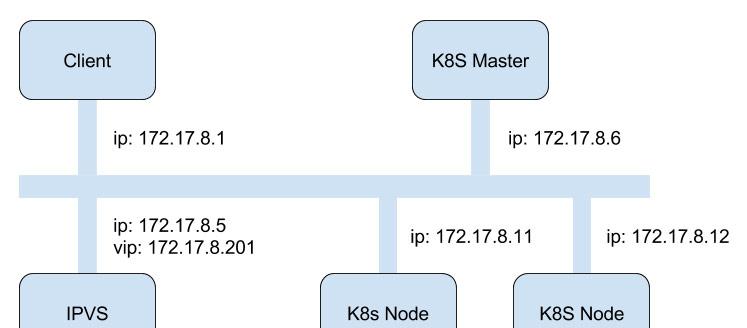

。整體架構入下圖所示：
接下來讓我們來配置IPVS和Kubernetes。
使用externalIPs暴露Kubernetes Service
首先在叢集内部運作2個nginx Pod用作示範。
$ kubectl run nginx --image=nginx --replicas=2 再将它暴露為Service，同時設定
externalIPs
字段
$ kubectl expose deployment nginx --port 80 --external-ip 172.17.8.201 檢視
iptables
配置，确認對應的
iptables
規則已經被加入。
$ sudo iptables -t nat -L KUBE-SERVICES -n
Chain KUBE-SERVICES (2 references)
target prot opt source destination
KUBE-SVC-4N57TFCL4MD7ZTDA tcp -- 0.0.0.0/0 10.3.0.156 /* default/nginx: cluster IP */ tcp dpt:80
KUBE-MARK-MASQ tcp -- 0.0.0.0/0 172.17.8.201 /* default/nginx: external IP */ tcp dpt:80
KUBE-SVC-4N57TFCL4MD7ZTDA tcp -- 0.0.0.0/0 172.17.8.201 /* default/nginx: external IP */ tcp dpt:80 PHYSDEV match ! --physdev-is-in ADDRTYPE match src-type !LOCAL
KUBE-SVC-4N57TFCL4MD7ZTDA tcp -- 0.0.0.0/0 172.17.8.201 /* default/nginx: external IP */ tcp dpt:80 ADDRTYPE match dst-type LOCAL
KUBE-SVC-NPX46M4PTMTKRN6Y tcp -- 0.0.0.0/0 10.3.0.1 /* default/kubernetes:https cluster IP */ tcp dpt:443
KUBE-NODEPORTS all -- 0.0.0.0/0 0.0.0.0/0 /* kubernetes service nodeports; NOTE: this must be the last rule in this chain */ ADDRTYPE match dst-type LOCAL 配置IPVS實作流量轉發
首先在IPVS伺服器上，打開
ipv4_forward
。
$ sudo sysctl -w net.ipv4.ip_forward=1 接下來加載IPVS核心子產品。
$ sudo modprobe ip_vs 将VIP綁定在網卡上。
$ sudo ifconfig eth0:0 172.17.8.201 netmask 255.255.255.0 broadcast 172.17.8.255 再使用
ipvsadm
來配置IPVS，這裡我們直接使用Docker鏡像，避免和特定發行版綁定。
$ docker run --privileged -it --rm --net host luizbafilho/ipvsadm
/ # ipvsadm
IP Virtual Server version 1.2.1 (size=4096) Prot LocalAddress:Port Scheduler Flags -> RemoteAddress:Port Forward Weight ActiveConn InActConn / # ipvsadm -A -t 172.17.8.201:80 / # ipvsadm -a -t 172.17.8.201:80 -r 172.17.8.11:80 -g / # ipvsadm -a -t 172.17.8.201:80 -r 172.17.8.12:80 -g / # ipvsadm
IP Virtual Server version 1.2.1 (size=4096) Prot LocalAddress:Port Scheduler Flags -> RemoteAddress:Port Forward Weight ActiveConn InActConn
TCP 172.17.8.201:http wlc
-> 172.17.8.11:http Route 1 0 0 -> 172.17.8.12:http Route 1 0 0 可以看到，我們成功建立了從VIP到後端伺服器的轉發。
驗證轉發效果
首先使用
curl
來測試是否能夠正常通路nginx服務。
$ curl http://172.17.8.201 <!DOCTYPE html> <html> <head> <title>Welcome to nginx!</title> <style>
body {
width: 35em;
margin: 0 auto;
font-family: Tahoma, Verdana, Arial, sans-serif; } </style>
</head> <body> <h1>Welcome to nginx!</h1> <p>If you see this page, the nginx web server is successfully installed and
working. Further configuration is required.</p> <p>For online documentation and support please refer to
<a href="http://nginx.org/">nginx.org</a>.<br/> Commercial support is available at
<a href="http://nginx.com/">nginx.com</a>.</p> <p><em>Thank you for using nginx.</em></p> </body>
</html> 接下來在
172.17.8.11
上抓包來确認IPVS的工作情況。
$ sudo tcpdump -i any port 80
tcpdump: verbose output suppressed, use -v or -vv for full protocol decode
listening on any, link-type LINUX_SLL (Linux cooked), capture size 262144 bytes
04:09:07.503858 IP 172.17.8.1.51921 > 172.17.8.201.http: Flags [S], seq 2747628840, win 65535, options [mss 1460,nop,wscale 5,nop,nop,TS val 1332071005 ecr 0,sackOK,eol], length 0 04:09:07.504241 IP 10.2.0.1.51921 > 10.2.0.3.http: Flags [S], seq 2747628840, win 65535, options [mss 1460,nop,wscale 5,nop,nop,TS val 1332071005 ecr 0,sackOK,eol], length 0 04:09:07.504498 IP 10.2.0.1.51921 > 10.2.0.3.http: Flags [S], seq 2747628840, win 65535, options [mss 1460,nop,wscale 5,nop,nop,TS val 1332071005 ecr 0,sackOK,eol], length 0 04:09:07.504827 IP 10.2.0.3.http > 10.2.0.1.51921: Flags [S.], seq 3762638044, ack 2747628841, win 28960, options [mss 1460,sackOK,TS val 153786592 ecr 1332071005,nop,wscale 7], length 0 04:09:07.504827 IP 10.2.0.3.http > 172.17.8.1.51921: Flags [S.], seq 3762638044, ack 2747628841, win 28960, options [mss 1460,sackOK,TS val 153786592 ecr 1332071005,nop,wscale 7], length 0 04:09:07.504888 IP 172.17.8.201.http > 172.17.8.1.51921: Flags [S.], seq 3762638044, ack 2747628841, win 28960, options [mss 1460,sackOK,TS val 153786592 ecr 1332071005,nop,wscale 7], length 0 04:09:07.505599 IP 172.17.8.1.51921 > 172.17.8.201.http: Flags [.], ack 1, win 4117, options [nop,nop,TS val 1332071007 ecr 153786592], length 0 可以看到，由用戶端
172.17.8.1
發送給
172.17.8.201
的封包，經過IPVS的中轉發送給了
172.17.8.11
這台伺服器， 并經過NAT後發送給了
10.2.0.3
這個Pod。傳回的封包不經過IPVS伺服器直接從
172.17.8.11
發送給了
172.17.8.1
。 說明IPVS的DR模式工作正常。重複多次測試可以看到流量分别從
172.17.8.11
和
172.17.8.12
進入，再分發給不同的Pod， 說明負載均衡工作正常。
與傳統的IPVS DR模式配置不同的是，我們并未在承接流量的伺服器上執行綁定VIP，再關閉ARP的操作。 那是因為對VIP的處理直接發生在iptables上，我們無需在伺服器上運作程式來承接流量，iptables會将流量轉發到對應的Pod上。
使用這種方法來承接流量，僅需要配置
externalIPs
為VIP即可，無需對伺服器做任何特殊的設定，使用起來相當友善。
總結
在本文中示範了使用IPVS配合externalIPs實作将外部流量導入到Kubernetes叢集中，并實作負載均衡的方法。 希望可以幫助大家了解IPVS和externalIPs的工作原理，以便在恰當的場景下合理使用這兩項技術解決問題。 實際部署時，還需要考慮背景伺服器可用性檢查，IPVS節點主從備份，水準擴充等問題。在這裡就不詳細介紹了。
在Kubernetes中還有許多與externalIPs類似的非常用功能，有些甚至是使用Annotation來進行配置，将來有機會再進一步分享。
