什麼是docker網絡呢？總的來說，網絡中的容器們可以互相通信，網絡外的又通路不了這些容器。具體來說，在一個網絡中，它是一個容器的集合，在這個概念裡面的一個容器，它會通過容器的ip直接去通信，又能保證在這個集合外的一些容器不能夠通過這個容器ip去通信，能做到網絡隔離。網絡這個概念是由網絡的驅動去建立、管理的。網絡的驅動又分為全局的和本地的，全局的意思是這個網絡可以跨主機，沒必要說我的兩個容器非要在一個主機上才能通過這個網絡去通信，我可以在不同主機上還是通過容器的ip互相通信。

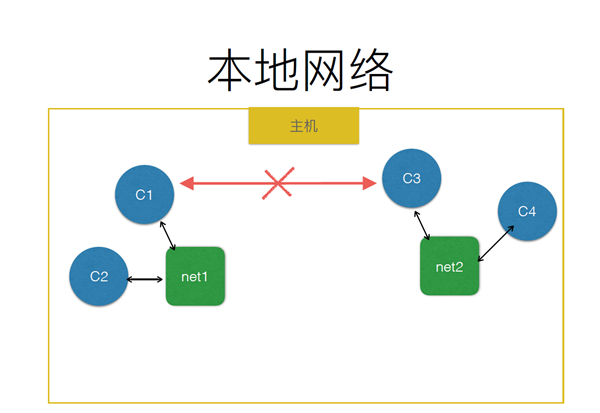

首先我們看一個本地網絡的圖，這個圖中有一台主機，上面跑了四個容器，分别分布在兩個網絡裡面，一個是net1，一個是net2。net1裡面的兩個容器是可以互相通過自己的ip通信的，但是net1裡面的容器和net2裡面的容器又是隔離的，這樣就是docker的一個網絡概念。
全局網絡意思是，一個網絡裡面的容器是可以跨主機的。c1的容器可以和主機2上的c3容器，通過它們ip直接通信，而不用管所在的主機在哪個地方。這個圖裡面我們還可以看到一個細節，同一個容器可以加入到兩個網絡裡面，比如c4它可以和網絡1裡面的兩個容器通信，也可以和網絡2裡面的c5進行通信，這樣我們就可以實作更加複雜的一些組合。比如c5是一個資料庫的容器，我不想讓這個資料被前面的web應用或者其他的應用去通路到，隻想讓我的中間鍵應用去通路到。這樣就可以通過讓中間鍵應用加入到一個背景網絡、一個前台網絡的組合來實作這種互聯和網絡的控制。
在1.10版本增加了網絡服務發現，什麼意思呢？比如，我的一個網絡有兩個容器，我們可以直接通過ip進行通信，但是我的容器它可能某一段時間跪掉了，它可能在跪掉之後再去重新開機，我這時就不知道它的ip了，或者它一關閉之後，我這邊感覺不到，這樣就要觸發很多複雜的一些處理流程。在1.10時它去做這樣的一件事，它在每個容器裡面内置了一個dns的伺服器，在伺服器run起來之後，會寫一個容器名，或者是這個容器的一個别名和它ip的一個解析。外部容器去通路我的db容器時，它能夠通過db這個名字來解析到db容器的ip位址，這樣在db容器重新開機之後，這個解析會動态去調整，就能實作一個服務的發現。
docker預設的會有一些網絡驅動，它本地的網絡驅動有這幾種。none網絡驅動意思是，我建立一個容器，但是沒有它的一些網絡配置，單獨一個命名空間，它不能和其他容器通信，也不能通路外網。host的網絡驅動和主控端共享網絡棧、它和主控端看到同樣的接口，包括它自己暴露的端口，都是和主控端在同一個網絡空間裡面。
bridge網絡驅動，它是一個本地的網絡驅動，上圖主機上有兩個bridge網絡，它實際上是通過linux的bridge去驅動的，通過容器裡面挂載一個網卡，對應的是在主控端上一個veth，容器的請求會直接轉發到這個veth上面，bridge上面會對這個請求進行洪泛，它就能到達這個網絡裡面的另外一個容器。同理，另外一個網絡，它跟這個網絡裡面的容器沒有在同一個網橋上面，是以他們之間是互相不能通信的。bridge驅動還會實作另外一個功能，比如說c1的容器，他要通路公網，它通過bridge出去的時候，他最終到達主控端的接口，他會做一個網絡位址的轉換，把容器的ip轉換成主控端的ip，這樣就能通路公網。或者我的容器可能希望服務映射到外面去，讓别的機器或别的公開服務可以通路到，他可以做一個dnat一個規則，比如我的容器是nginx，它裡面是80端口，我想映射到主機的一個9080，可以直接通過主機的9080去通路，他可以去做一個dnat的配置，這是bridge的驅動。
docker預設還有一個overlay的驅動，它主要是去實作跨主機的一個通信，它會在主機之間通過vxlan的方式打一個隧道，實作我的主機上的容器去通路主機上的容器，最終會轉換成一個vxlan裡面的通信。
沒有跨主機網絡時，比如一個應用有兩個服務，兩個服務不可能部署到同一個機器上，這樣沒辦法做到高可用，所在的主機一挂，上面所有的服務都挂了。如果讓它部署到兩個主機上面，但是兩個主機上面這個容器的ip在主機外面是看不到的。是以隻能把容器的ip轉換成了一個主控端的一個ip，或者主控端的一個通路端點，才能讓外部的主機通路。是以，以前的方式是通過端口映射，把容器的一個端口映射到主機的一個端口，讓另外一個主機和這個主機映射到這個容器上去通信。這樣會帶來哪些問題？首先我通過端口映射，比如說我映射到8090端口，我另外再想起一個容器。他就得映射到另外一個端口，因為主控端上隻有這一個8090端口，它不可能說共享這個端口，是以一個主機上去起容器的時候，需要管理端口的清單。映射出去之後是主控端的一個端口，這樣這個端口就是對外暴露的，可能要去控制一下，這個端口隻能說主機要去通路，這樣要去做一些安全的配置，是以這樣的整個架構是非常複雜的。在docker1.9之後，增加了跨主機的網絡，它就可以直接通過容器的ip去通信，通過這個外部跟它是隔離的，這樣又能做到安全，我就算再起一個容器，它容器的ip端口是不會沖突的。
封包模式，比如overlay驅動，它是用vxlan的協定去把容器之間的請求封裝成vxlan的請求，将鍊路層的以太網包封裝到udp包中進行傳輸。
這裡有一個簡單的圖來介紹封包模式，首先舉個例子，從c1去通路主控端上c2的容器，先通過c1發出這個包之後，它首先進行封包，要查找中心化存儲c2是在哪個主機上的，查到的是這個主機上，就把這個請求的包封裝成主控端之間的包，把這個包送達到對應主控端上，再通過一定的約定去解包，最終轉發到另外一個主機上的一個容器。其缺點是對帶寬的損耗比較大，因為看到這裡去封包，它肯定是把這個容器的包上面又加了一層包，這個包上面肯定會有一些自己的占用，一般像封包模式，mtu最終都會小于主控端之間的mtu，它還會造成一些資源占用。比如說在這個地方去封包的時候，它可能會占用cpu去做一下封包操作，還會占用cpu去做解包的操作，是以會增加主機上的負載，但是它的好處是對基礎設施要求比較低，它隻需要兩個主控端之間可以三層互通。
下面我們以docker的overlay驅動來介紹下封包的實作，它的封包方式是基于vxlan。上圖是它的針格式，vxlan内部把一個二層的包、鍊路層的一個請求封裝成一個vxlan的一個包，這裡面會有一個約定的資訊，比如vxlan id，還有一個外部的udp的頭，最終會把這個包通過udp發往對應的主機上面去，對應的主機再做vxline的解包。docker還會做ip的位址管理和網絡資訊同步。
如上圖，比如，主機1上的容器想要通路主機2的容器，首先這個機器上是沒有主機2的ip位址，它出了機器之後到達路由器，再通過路由器上的路由表，去把對應的請求網端轉發到對應的主機2上面，主機2上面是有這個容器的ip，是以它就能夠做到這個容器的跨主機通信。它的好處在于它沒有封包，是以它的性能很好，但是它對于基礎設施有一些要求，比如我的基礎設施要支援、能夠配置這個路由表，如果用linux路由要支援二層的轉發。
vpc網絡驅動是在阿裡雲的vpc基礎上，能夠實作容器互通的一種方案。首先在docker dm啟動時，或者是在建立網絡時，會從每個機器的一個中心化存儲裡面，拿到兩個自己的網端，比如這個機器上的網端，比如左邊主機上的網端就是172.19.1.1/24，它通過阿裡雲的openapi去配置這個轉發表，把這個網端的位址都轉發到這個主機上面。另外一個主機啟動時，把它拿到一個可用的網端，去配置阿裡雲的一個路由表，把這個網端的請求轉發到自己的主機上面，比如說我這邊的一個容器想要去通路主機2上c2的容器時，它這個包最終到達，通過vswitch到達阿裡雲vpc的vrouter時，通過查詢路由表把實時的請求包轉發到主機2上面，最終實作c1和c2的通信。
封包模式的優點是對基礎設施的要求比較低，但是它性能損耗比較大，路由模式是沒有封包的，是以它性能比較好，但是對基礎設施有一定要求，比如說要支援路由表，或者要支援二層的轉發。
容器服務上面現在有兩種叢集，一種是阿裡雲的ecs叢集，這種叢集的節點都是在阿裡雲的同地域或者同一個vpc下面的ecs，或者是混合雲的叢集，阿裡雲的混合雲叢集節點是在使用者自己建立的機房，或者分布在不同的雲供應商上面。
在阿裡雲的ecs叢集上面，網絡架構是這樣的，容器之間去通信，還是通過overlay驅動，它的好處是對基礎設施要求比較低，是以它隻需要主機之間互通就可以了，容器去通路外網，或者容器想要暴露端口給外網就通過一個gateway_bridge的網橋、本地的一個驅動，這個是供容器通路外網和容器的端口映射。在ecs叢集上面，vpc網絡是通過vpc驅動的路由表把對應的請求轉發到容器所在機器上面，它去通路外網和做端口映射也是和剛才所介紹的overlay是同樣的。
混合雲叢集是結合阿裡雲的vpc技術去實作容器之間的網絡互通。在混合雲叢集裡面是通過專線的方式，把對應的資料中心的請求轉發到我的資料中心裡面，或者把資料中心的請求通路vpc的，通過專線的一個路由也可以轉發到vpc裡面，再通過路由表把容器的請求轉發到對應的主機上面，最終實作的方式是把我vpc裡面的容器和資料中心裡面的容器互通。
剛才我們介紹的都是容器之間通信，我們可以不通過端口映射的方式做到端口不沖突，怎麼能夠做到我想要外部通路時，也能做到就一個負載均衡，怎麼能做到一個機器上面部署多個容器，然後端口不沖突呢？這時候阿裡雲就提供了這樣的一個負載均衡方案。比如說我的網站有兩個域名，一個是購物的域名，一個是付款的，但是我總共就三台機器，每個服務要做到高可用，是以起了很多的容器，這樣在同一個主機上就要去處理，怎麼讓它保障單個不沖突，容器服務是提供一個這樣的方案，我們在叢集裡面會部署一套路由的一個服務，首先請求，比如說我的公司域名的泛解析會解析到我的路由服務上面去，路由服務再通過請求的域名host，去把這個請求直接轉發到容器上面，最終實作我的一個請求可以轉發到容器上面，但是我的容器并沒有映射出端口，也不需要去解決端口沖突的問題。
