雲栖techday活動第十八期中，阿裡雲容器服務團隊的核心成員陳萌輝帶來了題為《docker插件機制詳解》的分享，分享中，他結合阿裡雲容器服務實踐介紹了docker插件的基本原理、實作方法以及插件機制未來的演進。
以下為現場分享觀點整理。
<b>為什麼需要docker插件？</b>
docker之是以這麼火并且有很多人願意使用它，其中涉及到很多方面的因素，例如功能性以及隔離性等各種各樣的原因。其中docker的開箱即用功能是一個非常具有特色的優點，docker安裝後即可使用，無需再做其他的配置；同時docker自包含的鏡像提取出來就是一個完整的系統；此外，它自帶網絡、程序、檔案系統的隔離，使用者可以很友善在一台機器上部署各種互相隔離的系統。是以，docker的應用就非常簡單、友善，但是它這種簡單友善也帶來一些問題。docker把一些場景固化掉了，例如docker的網絡模型和存儲，固化之後，當特定場景不符合docker預期的要求時，docker就無法滿足要求，此時需要重新定制docker。例如在你的網絡環境裡面，ip位址是預先配置設定好的，跟docker預留的不比對或者是你想自定義一個容器間互互相聯一個網絡，docker預留的那些方式滿足不了需求時，需要對它進行擴充。
<b>docker插件機制簡介</b>

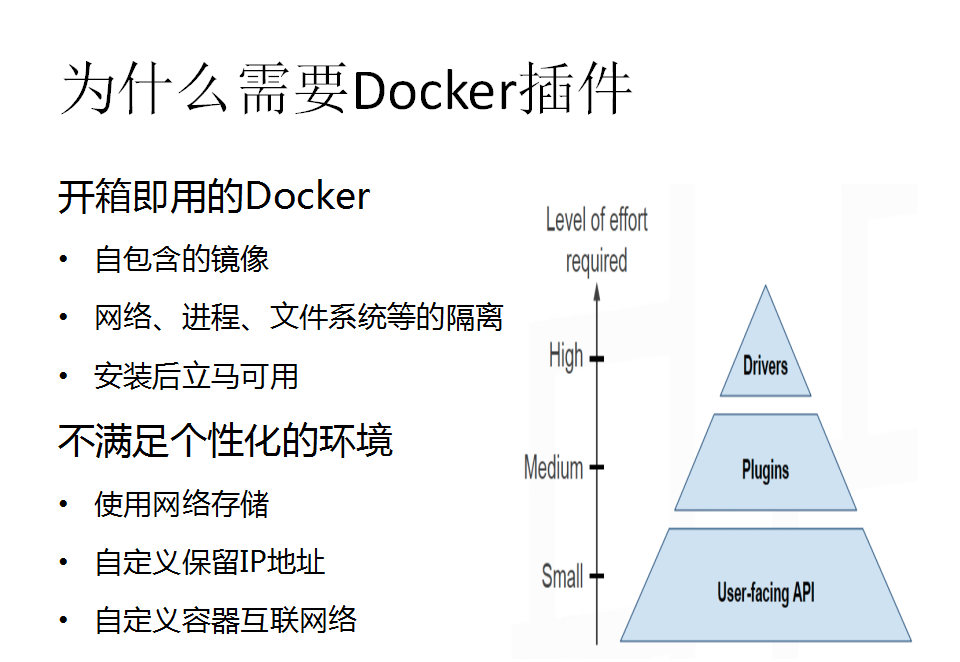

docker公司對docker的擴充分成三個級别，從低到高分别是：user-facing api，該api是docker提供用于串聯出一些場景的api；第二層是插件（plugins），也是今天的主要介紹内容，plugins和docker是兩個互相獨立的程序，它們之間通過一些預定的通訊協定進行功能擴充；第三層是叫drivers，是docker實作功能的一些驅動，例如一些檔案存儲的驅動。目前，大多數drivers都是官方出的，當有特定需求或者是用到獨特技術時，開發者可以自己寫相應的驅動。
docker的插件是增加docker引擎功能的程序外擴充，也就是說它和docker engine是兩個獨立分開的程序。插件運作在docker daemon外，通過一些插件的發現機制和預定義協定進行互動通信，這樣做的好處是：當更新插件時，無需重新重新開機更新docker。
目前docker官方提供的插件的類型有四種：
第一種是授權（authz）。可以寫一個插件帶對每一個請求做驗證，例如，可以對公司的通信錄或者權限系統綁定，然後給一些請求做授權，使得一部分人能夠執行檢視類的操作，另外一部分人可以執行建立删除類的操作，這樣就可以将權限系統與docker結合起來了。
第二種是資料卷（volumedriver）插件。用于提供不同的存儲功能，是應用最多的一類插件。
第三種是網絡（networkdriver）插件。該插件用于提供容器之間網際網路路模型，這種插件也比較普遍，例如阿裡雲容器服務提供了針對阿裡雲的網絡的網絡插件，在vpc下，所有容器都是互相可以通路的，而且是沒有性能損耗的。
第四種是ip位址管理（ipamdriver）插件，當需要對ip位址的配置設定進行保留時，可能需要該插件。
下面介紹一下docker插件的發現機制。docker規定了三種插件發現的機制，因為每一個插件其實它本身就是一個http伺服器，docker是通過http通路和插件進行通信的。那麼docker是如何知道http伺服器的位址呢？它規定了三種方式：第一個是.sock檔案，在/run/docker/plugins下寫一個unix socket檔案，則docker認為這是一個插件，而且該檔案名就是插件的名字；第二類是.spec檔案，它是一個純文字檔案，檔案内容是插件通路位址；第三類.json檔案，它包含的内容比.spec檔案内容多，包括插件的name、addr、tlsconfig。
上文提到了插件和docker 引擎是兩個獨立進行，但插件的生命周期是由docker的官方文檔所規定的，插件必須先于docker daemon啟動，後于docker daemon停止，也就是插件的生命周期必須要長于docker daemon。但在具體是實作時，由于第一次通路插件時才激活，例如一個存儲插件，當第一次通路這一類存儲或建立這一類儲存卷時，才會真正激活插件，是以插件其實可以晚于docker daemon啟動，也可以在docker結束之間結束，這也為之後将插件放到容器裡面提供了很好的條件。
docker官方提供了插件sdk，使用者所需的發現相關的功能，在sdk中大部分都自帶，是以隻需簡單引用即可，将精力解放于如何實作問題上。
<b>docker資料卷與存儲插件</b>
下面結合資料卷來講解一下存儲的插件。提到資料卷就不得不提docker的分層檔案系統，docker之是以風靡全球，分層檔案系統可能貢獻了其中三分之一的能量。如圖所示，分層檔案系統的最底層是bootfs，是容器和資料集共享的一層；在其上是base image層和image層，最上面才是可寫入的container。對于一個容器來說，它裡面所有的檔案都是可能處于不同層内，當修改該檔案時，其實是修改的拷貝檔案。比如說，你修改了一個系統的檔案，其實在磁盤上，原來作業系統的檔案并沒有發生改變，而是拷貝出來的另一份（容器可見的檔案）才是被你修改了。但如果其他人引用了同樣一個作業系統時，所看到的檔案是沒有被修改的檔案。分層檔案系統有一個很大的優點，它可以把軟體的建構變成類似可視化的方式。但分層檔案系統同時也帶來一些問題：第一，它的系統性能差，因為在修改檔案時，有一個拷貝過程，勢必會導緻性能的損耗，同時在讀取時，存在一個回溯操作，也就是它要從下面往上找，找到對應檔案所在的層，這也導緻了它性能比原作業系統差。
另一個問題是它的生命周期和容器相同，也就是說啟動一個容器，在容器被寫入例如一些日志或應用相關資料，當容器一旦被删除，這些資料也随之消失，是以一個需要長期保留的資料是無法寫入容器的。
為了解決上述問題，docker提供了資料卷功能，資料卷是将主機檔案夾挂在容器内部，繞過分層系統，相當于容器内部直接讀寫某主機上的某一檔案夾。
這樣一來它的性能和主機性能是一緻的，生命周期也脫離了容器的生命周期，在容器挂靠之後，資料依然存在主機的磁盤中。上圖形象地展示了這一過程，當用docker run -v建立一個資料卷時，其實是把這一檔案夾從主機挂到容器内部，該檔案夾其實已經存放在主機上了。
但docker官方提供的資料卷也有一些缺點：第一，僅能夠讀寫本地磁盤，當通路網絡資料時，資料卷就無能為力了；另外，資料卷不能随容器遷移，因為它是讀寫本機的磁盤，如果容器從a機器遷移到b機器，它無法幫你把資料一塊遷移過去，無法實作共享資料。
那為了解決上述問題，阿裡雲容器服務提供了兩類網絡存儲資料卷：第一類是ossfs資料卷，第二類是叫nas資料卷。
存儲插件的功能是管理資料卷的生命周期，它的主要工作是将第三方存儲映射到host本地檔案系統中，以便同期使用該資料卷。docker本身可以使用本地的資料卷，如果沒有修改docker是無法直接通路網絡資料卷的，将網絡資料卷映射到本地檔案系統的過程如上圖所示：通過指令行給docker daemon發送建立資料卷的指令，然後該指令通過plugin apis通路到volume drive插件，然後該插件将第三方的存儲映射到主控端上面，就可以實作網絡資料卷的通路。
docker定義了一些存儲插件api，是docker下發給存儲插件的，需要按照api的格式傳回相應的資料，一共有七個api:
/volumedriver.create：當需要建立資料 volume 時，調用該api
/volumedriver.remove：當需要删除資料volume時，調用該api
/volumedriver.mount：容器每次啟動時都會調用該api一次
/volumedriver.path：傳回volume在主機上的實際位置
/volumedriver.unmount：容器每次停止時，調用該api
/volumedriver.get：docker volume inspect時，調用該api
/volumedriver.list：激活插件時，調用該api，用于詢問目前已有的volume，防止重複建立。
從這些api可以看出，對存儲插件而言，docker daemon所做的事情很少，它就是将這些指令轉到volume plugin，然後所有的工作，包括所有狀态的存儲都是由volume plugin自身完成。
資料的存儲插件的需要有一些持久存儲的東西。例如某些特定的參數持久化下來，當下次重新開機時，可以再次還原回來。
寫一個存儲插件時非常簡單的，隻需要把上面的七個請求實作即可，熟悉的人兩天就可以寫寫完，不是很熟練二代開發者一周内也可完成。但是功能完成後，還有其他的事情需要考慮。
第一需要考慮是否可以在容器中運作插件。因為插件和docker daemon是兩個完全獨立的程序，但如果一個插件是在主機上的一個程序時，是有一定的不便之處。因為它的生命周期中有docker，docker中沒有友善的方法進行管理。另外插件執行時需要root權限，對于容器服務的産品，它是不适合的。
目前的設計方式是将存儲插件跑到容器中，這樣docker就可以獲得管理權限和root權限。但是插件在容器内運用存在一個令人頭疼的額問題：容器的mount namespace。上圖比較簡單地示範了該問題，上面是主機的檔案系統，它真實對應了硬碟的檔案系統。每一個容器都有自己的檔案系統。容器的檔案系統和主機檔案系統是完全隔離的，在容器内做一些mount操作，完全不影響主機上的檔案系統，主機上根本無法發現mount過的檔案。如果存儲插件運作在容器内時，無亂在容器内做任何mount操作，主機和其他容器都無法發現，這樣做就沒有任何意義。
<b>突破mount space有兩種方式：</b>
第一種是nsenter，可以在容器中修改主句的mount點；第二種方式是docker1.10開始提供的shared_mount，它的意思是，雖然處于不同的空間，但是一個變化時可以通知另一個，例如容器檔案系統中，通過修改目錄，當容器裡面的插件由變化是，它會通知主機檔案系統，使得主機能夠看到該變化。
阿裡雲容器服務提供了三種資料卷：
ossfs資料卷：基于fuse，将oss bucket映射為本地檔案系統。
nas資料卷：基于nfs協定，按需擴容，高性能高可靠性。它的背景是一個高性能、高可靠性的服務。它預設資料是三份，不會丢資料。它是不同使用者之間會做隔離的，這樣的話a使用者的請求在性能上不會影響b使用者。
雲盤資料卷：将雲盤當成一個資料卷挂在容器中。
上圖對比三中資料卷的優缺點和使用範圍。
ossfs資料卷的優點在于它能跨主機共享，同時oss本身就是一個比較成熟的服務，是以很快能夠使用起來。但是它的缺點同樣明顯：首先讀寫/is性能低，讀寫性能低是由于每次修改檔案時，都會導緻檔案的重寫。is性能低是因為在擷取檔案時，需要伺服器将檔案羅列出來，當檔案較多時，往往會耗費10秒甚至更長的時間。ossfs資料卷的特點決定了它隻适合在小資料量、無修改的場景下使用。例如配置檔案和附件上傳。
nsa資料卷的優點也是跨主機共享的，同時它可以按需擴容，高性能、高可靠性，挂載速度高。nsa資料卷的缺點是成本略高。
它适應于一些共享資料的重io應用，例如檔案伺服器等需要快速遷移的重io應用。
雲盤資料卷目前尚未開放，還在等待中，但應該很快就會開放出來。它的優點就是性能很高；它的缺點是不能跨主機共享，一個雲盤隻能挂在一台主機上，無法同時挂載不同主機上。此外它的挂率也是比較慢的。因為雲盤資料卷适合如資料庫、redis等不需要共享資料的應用。
<b>docker插件系統的發展</b><b></b>
docker的插件的系統從docker1.6版本引入，目前是docker1.10版本。它存在一些曆史問題，現在新版本中也在改進這些問題。
第一個問題是它無法控制啟動順序。現在提到的一容器化方式考慮存儲、網絡類的插件，很大的一個問題就是：插件必須在其他容器啟動之間啟動，這樣才能使得其他容器正常運轉；同時必須在其他容器停止之後才能停止，否則就會影響其他容器的使用。在以前的版本内，是沒有辦法很好控制這個事情，通過同docker的修改，在阿裡雲容器服務中可以保證插件在使用者邏輯前啟動。
第二個問題是插件分發混亂，缺乏統一的管道。例如開發者新寫的插件想共享給别人，缺乏統一的方式和行為規範。
在docker1.12中開發了一些特性。第一個是highly available services，它可以把插件獨立于其他容器對待，使得插件和docker engine同時啟動停止。
同時，它還引入docker store，使得插件以鏡像的形式分發。
在docker1.13以及以後，他們列出了一些後續開發的項目：
per node plugin，保證plugin部署在每個節點上。
swarm-deployed plugins，可以在叢集範圍内部署plugin，集中管理插件。
提供編排插件，目前編排都是官方提供的，現在計劃将該功能開放出來，使得排程可以引入第三方排程政策，完成特定需求定制。
