Web GIS離線解決方案

1、背景

在離線環境下（區域網路中）的GIS系統中如何使用地圖？這裡的地圖主要指的是地圖底圖，有了底圖切片資料，我們就可以看到地圖，在上面加上自己的業務資料圖層，進行相關操作。

要在離線環境下看到GIS地圖，就要有底圖切片資料，地圖的底圖切片資料在一定時間内是不會變化的，可以使用一些地圖下載下傳器下載下傳地圖切片，如這個地圖下載下傳器。

在CS系統中可以基于GMap.Net來做，參考《百度谷歌離線地圖解決方案》。

下面介紹下Web系統如何使用GIS切片資料，開發web GIS系統。

2、使用GeoWebCache釋出WMS服務

Geowebcache是基于Java的Web開源項目，主要用于緩存各種WMS資料源的地圖瓦片，它實作了多種服務接口，包括WMS-C，WMTS，TMS，KML。

Geowebcache作為一個獨立的開源項目，在最近被Geosever的幾個版本所內建，主要是對釋出的WMS圖層建立緩存切片。

服務釋出步驟：

1）官網下載下傳 geowebcache-1.8.0-war.zip，直接解壓得到geowebcache.war檔案，将該檔案直接拷貝至tomcat目錄下的webapps下即可，啟動tomcat會對war包進行解壓。

2）修改geowebcache的配置檔案geowebcache-core-context.xml。該檔案在Tomcat的webapps\geowebcache\WEB-INF下，修改如下：

<bean id="gwcXmlConfig" class="org.geowebcache.config.XMLConfiguration">
<constructor-arg ref="gwcAppCtx" />
<!--<constructor-arg ref="gwcDefaultStorageFinder" />-->
    <constructor-arg value="D:\\GisMap\\" />
<!-- By default GWC will look for geowebcache.xml in {GEOWEBCACHE_CACHE_DIR},
         if not found will look at GEOSEVER_DATA_DIR/gwc/
         alternatively you can specify an absolute or relative path to a directory
         by replacing the gwcDefaultStorageFinder constructor argument above by the directory
         path, like constructor-arg value="/etc/geowebcache"
    -->
<property name="template" value="/geowebcache.xml">
<description>Set the location of the template configuration file to copy over to the
        cache directory if one doesn't already exist.
</description>
</property>
</bean>

修改gwcXmlConfig執行個體化時使用固定路徑，該路徑可以為任意建立路徑檔案夾。Geowebcache啟動之後會檢查此檔案夾下是否存在gewebcache.xml檔案，如果不存在則按模闆建立立并讀取使用，如果存在則直接讀取使用。

3）修改第2步中的gewebcache.xml檔案：

<layers>
    <arcgisLayer>
        <name>ARCGIS-Demo</name>
        <tilingScheme>D:\\GisMap\\Layer\\conf.xml</tilingScheme>
        <tileCachePath>D:\\GisMap\\Layer\\_alllayers</tileCachePath>
    </arcgisLayer>
</layers>

在layers節點裡添加arcgisLayer節點（預設生成的gewebcache.xml的layers節點有許多其他備援資料，可删除可保留）。Name節點表示待添加圖層的名稱（這裡配置為ARCGIS-Demo），titlingscheme節點為conf.xml檔案的路徑，tileCachePath為瓦片資料的路徑。

4）瓦片地圖的準備

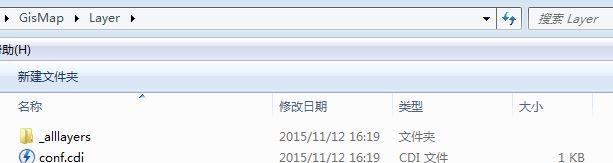

其中conf.xml為配置檔案，conf.cdi為顯示區域限制檔案，_alllayers檔案夾下則存放了切片資料，Status.gdb為切片狀态情況記錄（可直接删除）。

通過瓦片下載下傳器下載下傳瓦片地圖，然後生成的切片資料_alllayers檔案夾：

L01-L10表示地圖縮放級數，按照ArcGIS切片目錄組織，切片命名規則也和ArcGIS切片資料命名規則一緻。（conf.xml、conf.cdi和_alllayers在同級目錄）。

5)啟動tomcat，繼而啟動Geowebcache服務，浏覽器通路 localhost:8080/geowebcache，如果一切正确的話可以看到下面的頁面

該頁面簡單說明了Geowebcache的一些情況。

點選“A list of all the layers and automatic demos”連接配接可以看到下面：

該頁面顯示了geowebcache.xml配置的圖層資訊。圖中可以看到隻配置了一個名字為ARCGIS-Demo的圖層，使用的EPSG3857坐标系，釋出的圖檔格式為png格式，點選png連結即可看到瓦片地圖。

這裡地圖顯示的級别和坐标系配置都來自conf.xml檔案。這裡的前端js使用的是Openlayers。檢視網頁源碼：

Web GIS離線解決方案

<html xmlns="http://www.w3.org/1999/xhtml"><head>
<meta http-equiv="imagetoolbar" content="no">
<title>ARCGIS-Demo EPSG:3857_ARCGIS-Demo image/png</title>
<style type="text/css">
body { font-family: sans-serif; font-weight: bold; font-size: .8em; }
body { border: 0px; margin: 0px; padding: 0px; }
#map { width: 85%; height: 85%; border: 0px; padding: 0px; }
</style>
<script src="../openlayers/OpenLayers.js"></script>
<script type="text/javascript">
var map, demolayer;
  // sets the chosen modifiable parameter
  function setParam(name, value){
   str = "demolayer.mergeNewParams({" + name + ": '" + value + "'})"
   // alert(str);
   eval(str);
  }
OpenLayers.DOTS_PER_INCH = 96.0;
OpenLayers.Util.onImageLoadErrorColor = 'transparent';
function init(){
var mapOptions = {
resolutions: [156543.033928, 78271.5169639999, 39135.7584820001, 19567.8792409999, 9783.93962049996, 4891.96981024998, 2445.98490512499, 1222.99245256249, 611.49622628138, 305.748113140558, 152.874056570411, 76.4370282850732, 38.2185141425366, 19.1092570712683, 9.55462853563415, 4.77731426794937, 2.38865713397468, 1.19432856685505, 0.597164283559817, 0.298582141647617],
projection: new OpenLayers.Projection('EPSG:3857'),
maxExtent: new OpenLayers.Bounds(-20037508.342787,-20037508.342780996,20037508.342780996,20037508.342787),
units: "meters",
controls: []
};
map = new OpenLayers.Map('map', mapOptions );
map.addControl(new OpenLayers.Control.PanZoomBar({
        position: new OpenLayers.Pixel(2, 15)
}));
map.addControl(new OpenLayers.Control.Navigation());
map.addControl(new OpenLayers.Control.Scale($('scale')));
map.addControl(new OpenLayers.Control.MousePosition({element: $('location')}));
demolayer = new OpenLayers.Layer.WMS(
"ARCGIS-Demo","../service/wms",
{layers: 'ARCGIS-Demo', format: 'image/png' },
{ tileSize: new OpenLayers.Size(256,256),
 tileOrigin: new OpenLayers.LonLat(-2.0037508342787E7, 2.0037508342787E7)});
map.addLayer(demolayer);
map.zoomToExtent(new OpenLayers.Bounds(-20037497.2108,-19929239.113399997,20037497.2108,18379686.9965));
// The following is just for GetFeatureInfo, which is not cached. Most people do not need this
map.events.register('click', map, function (e) {
  document.getElementById('nodelist').innerHTML = "Loading... please wait...";
  var params = {
    REQUEST: "GetFeatureInfo",
    EXCEPTIONS: "application/vnd.ogc.se_xml",
    BBOX: map.getExtent().toBBOX(),
    X: e.xy.x,
    Y: e.xy.y,
    INFO_FORMAT: 'text/html',
    QUERY_LAYERS: map.layers[0].params.LAYERS,
    FEATURE_COUNT: 50,
    Layers: 'ARCGIS-Demo',
    Styles: '',
    Srs: 'EPSG:3857',
    WIDTH: map.size.w,
    HEIGHT: map.size.h,
    format: "image/png" };
  OpenLayers.loadURL("../service/wms", params, this, setHTML, setHTML);
  OpenLayers.Event.stop(e);
  });
}
function setHTML(response){
    document.getElementById('nodelist').innerHTML = response.responseText;
};
</script>
</head>
<body onload="init()">
<div id="params"></div>
<div id="map"></div>
<div id="nodelist"></div>
</body>
</html>

View Code

個人比較喜歡leaflet這個GIS javascript庫，使用leaflet加載GeoWebCache釋出的這個服務：

<!DOCTYPE html>
<html>
<head>
    <title>Leaflet - Offline Demo</title>
    <link rel="stylesheet" href="https://unpkg.com/[email protected]/dist/leaflet.css" />
    <script src="https://unpkg.com/[email protected]/dist/leaflet.js"></script>
</head>
<body>
    <div id="map" style="height:100vh;" ></div>
    <script type="text/javascript">

    var mapCenter = new L.LatLng(32.1280, 118.7742); //南京

    var map = new L.Map('map', {
        center : mapCenter,
        zoom : 4
    });

    var wmsLayer = L.tileLayer.wms("http://localhost:8080/geowebcache/service/wms", {
        layers: 'ARCGIS-Demo',
        format: 'image/png'
    });
    wmsLayer.addTo(map);

    var marker = new L.Marker(mapCenter);
    map.addLayer(marker);
    marker.bindPopup("<p>Hello! ;}</p>").openPopup();

    </script>
</body>
</html>

3、使用自定義的Http服務

GeowebCache本質上就是個Http服務，通過請求參數擷取配置檔案中的路徑中的切片資料，傳回給請求方。

我們可以自己寫個獨立的Http服務，從資料庫中讀取切片資料傳回給請求方，參考這個項目：MapHttpService

切片請求位址類似：http://localhost:8899/1818940751/{z}/{x}/{y}

其中“1818940751”是下載下傳器下載下傳的地圖類型，z/x/y分别是zoom和地圖切片行列号。

前端js使用leaflet加載：

var amapNormalUrl = 'http://localhost:8899/788865972/{z}/{x}/{y}';
var amapNormalLayer = new L.TileLayer(amapNormalUrl, {
    minZoom : 1,
    maxZoom : 18,
    attribution : '高德普通地圖'
});

var mapCenter = new L.LatLng(32.1280, 118.7742); //南京
var map = new L.Map('map', {
        center : mapCenter,
        zoom : 9,
        minZoom: 1,
        maxZoom: 18,
        layers : [ amapNormalLayer ]
});

前端js可以自定義投影Projection算法，而國内google地圖、高德地圖和騰訊地圖都是标準的墨卡托投影，可以直接用leaflet加載。

配合一些畫圖插件，再配合一些背景POI檢索服務，如：

《使用Lucene索引和檢索POI資料》

《使用Solr進行空間搜尋》

則能做出如下效果：

離線web GIS搭建步驟：

1、使用 MapDownloader 下載下傳地圖切片。

2、使用 MapHttpService 啟動地圖切片服務。

3、運作 WebGisDemo （基于Springboot）：http://localhost:9090/map/map，通路地圖

總結：介紹了如何使用下載下傳的離線切片資料在區域網路環境下釋出Web GIS地圖服務，前端配合使用一些js插件，實作web下空間資料的檢索。

在Github上開源了一些代碼，包含自定義的Http地圖服務，和一個簡單的頁面WebGISDemo。

位址：

https://github.com/luxiaoxun/MapDownloader

https://github.com/luxiaoxun/Code4Java

更新于2020年08月：

使用springboot重構了 WebGisDemo
添加了一種POI資料源“station”
整理了IndexSearchService、MapHttpService的代碼

附件：

Web GIS離線解決方案

<?xml version="1.0" encoding="utf-8" ?>
<EnvelopeN xsi:type='typens:EnvelopeN'
    xmlns:xsi='http://www.w3.org/2001/XMLSchema-instance'
    xmlns:xs='http://www.w3.org/2001/XMLSchema'
    xmlns:typens='http://www.esri.com/schemas/ArcGIS/10.1'>

    <XMin>-20037497.2108</XMin>
    <YMin>-19929239.113399997</YMin>
    <XMax>20037497.2108</XMax>
    <YMax>18379686.9965</YMax>

</EnvelopeN>

conf.cdi

Web GIS離線解決方案

<?xml version="1.0" encoding="utf-8"?>
<CacheInfo xsi:type="typens:CacheInfo" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:xs="http://www.w3.org/2001/XMLSchema" xmlns:typens="http://www.esri.com/schemas/ArcGIS/10.1">
    <TileCacheInfo xsi:type="typens:TileCacheInfo">
        <SpatialReference xsi:type="typens:ProjectedCoordinateSystem">
            <WKT>PROJCS["WGS_1984_Web_Mercator_Auxiliary_Sphere",GEOGCS["GCS_WGS_1984",DATUM["D_WGS_1984",SPHEROID["WGS_1984",6378137.0,298.257223563]],PRIMEM["Greenwich",0.0],UNIT["Degree",0.0174532925199433]],PROJECTION["Mercator_Auxiliary_Sphere"],PARAMETER["False_Easting",0.0],PARAMETER["False_Northing",0.0],PARAMETER["Central_Meridian",0.0],PARAMETER["Standard_Parallel_1",0.0],PARAMETER["Auxiliary_Sphere_Type",0.0],UNIT["Meter",1.0],AUTHORITY["EPSG",3857]]</WKT>
            <XOrigin>-20037700</XOrigin>
            <YOrigin>-30241100</YOrigin>
            <XYScale>148923141.92838538</XYScale>
            <ZOrigin>-100000</ZOrigin>
            <ZScale>10000</ZScale>
            <MOrigin>-100000</MOrigin>
            <MScale>10000</MScale>
            <XYTolerance>0.001</XYTolerance>
            <ZTolerance>0.001</ZTolerance>
            <MTolerance>0.001</MTolerance>
            <HighPrecision>true</HighPrecision>
            <WKID>3857</WKID>
        </SpatialReference>

        <TileOrigin xsi:type="typens:PointN">
            <X>-20037508.342787001</X>
            <Y>20037508.342787001</Y>
        </TileOrigin>

        <TileCols>256</TileCols>
        <TileRows>256</TileRows>
        <DPI>96</DPI>
        <LODInfos xsi:type="typens:ArrayOfLODInfo">
            <LODInfo xsi:type="typens:LODInfo">
                <LevelID>0</LevelID>
                <Scale>591657527.591555</Scale>
                <Resolution>156543.03392799999</Resolution>
            </LODInfo>
            <LODInfo xsi:type="typens:LODInfo">
                <LevelID>1</LevelID>
                <Scale>295828763.79577702</Scale>
                <Resolution>78271.516963999893</Resolution>
            </LODInfo>
            <LODInfo xsi:type="typens:LODInfo">
                <LevelID>2</LevelID>
                <Scale>147914381.89788899</Scale>
                <Resolution>39135.758482000099</Resolution>
            </LODInfo>
            <LODInfo xsi:type="typens:LODInfo">
                <LevelID>3</LevelID>
                <Scale>73957190.948944002</Scale>
                <Resolution>19567.879240999901</Resolution>
            </LODInfo>
            <LODInfo xsi:type="typens:LODInfo">
                <LevelID>4</LevelID>
                <Scale>36978595.474472001</Scale>
                <Resolution>9783.9396204999593</Resolution>
            </LODInfo>
            <LODInfo xsi:type="typens:LODInfo">
                <LevelID>5</LevelID>
                <Scale>18489297.737236001</Scale>
                <Resolution>4891.9698102499797</Resolution>
            </LODInfo>
            <LODInfo xsi:type="typens:LODInfo">
                <LevelID>6</LevelID>
                <Scale>9244648.8686180003</Scale>
                <Resolution>2445.9849051249898</Resolution>
            </LODInfo>
            <LODInfo xsi:type="typens:LODInfo">
                <LevelID>7</LevelID>
                <Scale>4622324.4343090001</Scale>
                <Resolution>1222.9924525624899</Resolution>
            </LODInfo>
            <LODInfo xsi:type="typens:LODInfo">
                <LevelID>8</LevelID>
                <Scale>2311162.2171550002</Scale>
                <Resolution>611.49622628138002</Resolution>
            </LODInfo>
            <LODInfo xsi:type="typens:LODInfo">
                <LevelID>9</LevelID>
                <Scale>1155581.108577</Scale>
                <Resolution>305.74811314055802</Resolution>
            </LODInfo>
            <LODInfo xsi:type="typens:LODInfo">
                <LevelID>10</LevelID>
                <Scale>577790.55428899999</Scale>
                <Resolution>152.874056570411</Resolution>
            </LODInfo>
            <LODInfo xsi:type="typens:LODInfo">
                <LevelID>11</LevelID>
                <Scale>288895.27714399999</Scale>
                <Resolution>76.437028285073197</Resolution>
            </LODInfo>
            <LODInfo xsi:type="typens:LODInfo">
                <LevelID>12</LevelID>
                <Scale>144447.638572</Scale>
                <Resolution>38.218514142536598</Resolution>
            </LODInfo>
            <LODInfo xsi:type="typens:LODInfo">
                <LevelID>13</LevelID>
                <Scale>72223.819285999998</Scale>
                <Resolution>19.109257071268299</Resolution>
            </LODInfo>
            <LODInfo xsi:type="typens:LODInfo">
                <LevelID>14</LevelID>
                <Scale>36111.909642999999</Scale>
                <Resolution>9.5546285356341496</Resolution>
            </LODInfo>
            <LODInfo xsi:type="typens:LODInfo">
                <LevelID>15</LevelID>
                <Scale>18055.954822</Scale>
                <Resolution>4.7773142679493699</Resolution>
            </LODInfo>
            <LODInfo xsi:type="typens:LODInfo">
                <LevelID>16</LevelID>
                <Scale>9027.9774109999998</Scale>
                <Resolution>2.38865713397468</Resolution>
            </LODInfo>
            <LODInfo xsi:type="typens:LODInfo">
                <LevelID>17</LevelID>
                <Scale>4513.9887049999998</Scale>
                <Resolution>1.1943285668550501</Resolution>
            </LODInfo>
            <LODInfo xsi:type="typens:LODInfo">
                <LevelID>18</LevelID>
                <Scale>2256.994353</Scale>
                <Resolution>0.59716428355981699</Resolution>
            </LODInfo>
            <LODInfo xsi:type="typens:LODInfo">
                <LevelID>19</LevelID>
                <Scale>1128.4971760000001</Scale>
                <Resolution>0.29858214164761698</Resolution>
            </LODInfo>
        </LODInfos>
    </TileCacheInfo>
    <TileImageInfo xsi:type="typens:TileImageInfo">
        <CacheTileFormat>PNG</CacheTileFormat>
        <CompressionQuality>0</CompressionQuality>
        <Antialiasing>false</Antialiasing>
    </TileImageInfo>
    <CacheStorageInfo xsi:type="typens:CacheStorageInfo">
        <StorageFormat>esriMapCacheStorageModeExploded</StorageFormat>
        <PacketSize>0</PacketSize>
    </CacheStorageInfo>
</CacheInfo>

conf.xml

參考：

http://leafletjs.com/

http://leafletjs.com/examples/quick-start/

http://www.cnblogs.com/luxiaoxun/p/4454880.html

http://www.cnblogs.com/luxiaoxun/p/5020247.html

作者：阿凡盧

出處：http://www.cnblogs.com/luxiaoxun/

本文版權歸作者所有，歡迎轉載，但未經作者同意必須保留此段聲明，且在文章頁面明顯位置給出原文連接配接，否則保留追究法律責任的權利。

Web GIS離線解決方案

繼續閱讀

昨天有遇到一個特别棘手的資料可視化大屏的地圖實作問題，核心是非常零碎的離線地圖元件，沒辦法進行修改。[捂臉][捂臉]

研究了好幾天陸路過境吉爾吉斯斯坦，隻有兩個關口可選，從塔什幹坐大巴到比什凱克又或坐火車到安集延，再轉大巴到奧什，為了少轉

離線地圖demo

谷歌離線地圖API解析 [Google離線地圖示例解析]

#WWD2023#蘋果WWDC2023釋出了iOS17，快速給大家過一遍iOS17的功能；電話：界面自定義。資訊：共享位

QT之調用百度地圖離線API

騰勢N7的Pilot進階智能駕駛輔助系統更多細節曝光：未采用高精地圖方案，含地平線、英偉達平台兩個版本，算力超200To

【圖吧導航】非常好的手機導航軟體Mapbar，支援離線地圖下載下傳（就是谷歌地圖）...

使用太樂地圖下載下傳器下載下傳百度地圖切片使用太樂地圖下載下傳器下載下傳百度地圖切片

Android 百度地圖 SDK v3.0.0 （四）引入離線地圖功能

一文看懂HDC 2023上Petal Maps可商用的智能車載地圖解決方案

Petal Maps車載地圖解決方案正式商用，智能體驗更新

Petal Maps全球智能車載地圖解決方案可商用，助力車企智能更新

Petal Maps全球智能車載地圖解決方案助力車企突圍

Petal Maps車載地圖解決方案，建構多元化導航體驗

車企出海新利器！Petal Maps全球智能車載地圖解決方案1.0正式商用
