最近有人在STMCU社群網站咨詢如下問題:
由于實驗需要，要用到STM32F407的兩個DMA并用定時器觸發，在使用過程中發現DMA1無法把GPIO的IDR上的資料傳輸到記憶體，調試過程中出現DMA1的資料流傳輸錯誤标志，但是使用DMA2沒有問題。然後我看了下參考手冊上兩個DMA的控制系統實作圖，DMA1的外設端口有一個橋接器把APB1和AHB1連起來，不知道這個橋連器作用是什麼？是把APB1和AHB1連起來互相通路嗎？ 另外測試把GPIO的IDR改成APB1下的tim5的ARR，DMA1正常工作。請問這是怎麼回事?
咨詢者提到STM32F4系列中的兩個DMA,即DMA1與DMA2,AHB到APB橋接器；再就是兩個外設，GPIO和TIM5 。為了弄清這個問題，我們有必要先看看STM32F407的總線與存儲架構圖。 如下圖所示：

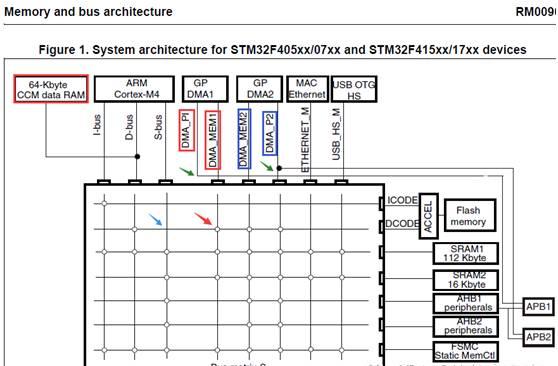

STM32F4系統存儲及總線框圖
整個系統架構由多層32位AHB總線矩陣及主從總線構成，并建立起各個主從子產品間的互聯通路。
圖中方框内縱橫交錯的矩陣線就是總線矩陣，猶如縱橫交錯的公路，讓各類交通工具在裡面同時運作而互不幹擾。隻有在圖中紅色箭頭所指的地方，可能出現主要總線通路撞車的時刻，此時總線矩陣會按照一定規矩進行仲裁，即誰先誰後而不會發生交通事故。
總線矩陣跟圖中上方的8條主要總線和右方的7條從控總線保持互聯。
八條主要總線： [主要總線簡單點說就是可以用來主動通路别的外設的通路]
—Cortex?-M4F 核心 I 總線、D 總線和 S 總線
—DMA1 存儲器總線
—DMA2 存儲器總線
—DMA2 外設總線
— 以太網 DMA 總線
—USB OTG HS DMA 總線
● 七條被控總線：
— 内部 Flash ICode 總線
— 内部 Flash DCode 總線
— 主要内部 SRAM1 (112 KB)
— 輔助内部 SRAM2 (16 KB)
— 輔助内部 SRAM3 (64 KB)（僅适用于STM32F42xxx 和 STM32F43xxx 器件）
—AHB1 外設（包括 AHB-APB 總線橋和 APB 外設）
—AHB2 外設 —FSMC
借助于總線矩陣，可以實作主要總線到被控總線的通路，可以實作多個高速外設并發通路和高效運作。[需要注意的是，對于STM32F4系列，圖中64K CCM并不經過總線矩陣，隻能被CPU通路。自然DMA是不能通路它的。]
好，我們接着看看STM32F407 的兩個通用DMA，即DMA1和DMA2。
這兩個DMA都具有雙AHB總線通路端口，一端用于存儲器通路，另一端用于外設通路。同時它們各自都有一個AHB從程式設計接口，這個不難了解，對它配置程式設計控制總得有個接口。
DMA總線通路框圖
我們結合這幅DMA總線通路框圖和上面的系統存儲總線架構圖可以明顯看出，2個DMA的外設通路端口的總線連接配接有點不一樣。
DMA2的外設通路端口既與總線矩陣相連，又與AHB-APB橋2相連，可以進一步通路APB2外設。而DMA1卻沒有與總線矩陣相連，隻是跟AHB-APB橋1相連，可以進一步通路APB1外設。[紅色方框代表總線矩陣]
現在的問題說DMA1通路不了GPIO，但如果換成TIM5就可以。我們可以去晶片資料手冊的Device overview部分檢視相關總線和外設分布圖。我截取STM32F40xblock diagram的部分如下：
我們可以看出GPIO外設跟AHB1相連；TIM5跟APB1相連。而我們從DMA通路框圖看得清楚，DMA1的外設端口根本沒連接配接AHB1，自然沒法通路相應外設，比如GPIO，而DMA2 可以，因為它可以經過總線矩陣後去通路AHB1的外設。
那DMA1為什麼能通路TIM5呢，因DMA1的AHB外設端口總線經過AHB/APB1橋後就可以通路APB1各類外設，比方TIM5等。
至于咨詢者問到的兩個橋接器的作用，沒啥過多需要解釋的。橋嘛，連接配接第一；然後兩邊時鐘的同步和時鐘分頻，滿足不同外設的時鐘需求。
ST MCU的參考手冊裡強調了隻有DMA2能實作MEMORY到MEMORY的傳輸，DMA1是實作不了的，原理類似。因為要實作M to M 的傳輸，必須兩個端口都能實作對MEMORY的通路，DMA1的AHB外設端口無法通路到内部MEMORY。
咨詢者的問題，基本上靠看上面幾幅圖可以得到答案。這些圖很重要，很多資訊用圖描述也很直覺明了。各技術手冊裡的插圖往往大有乾坤，不要視而不見。上面提到的都是基于STM32F4系列的總線架構，你也可以去看看STM32其它系列的系統總線框圖，相信你一定會另有發現和收獲。
