fragment+viewpager+radioButton設計滑動導航界面

最近學習到了viewpager的使用，利用fragment+viewpager+radioButton組合進行了一個導航菜單加界面的開發，再次分享一下，自己也算是複習一下。

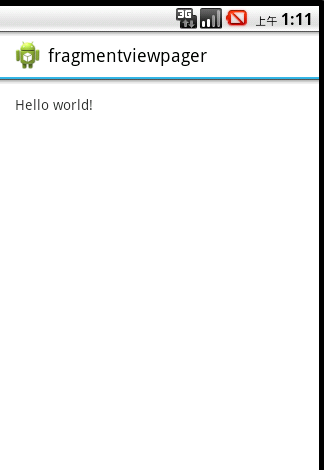

首先建立一個工程，我現在的這個sdk的版本，建立工程預設建立一個activity，使用的是fragment實作，用着不太習慣，我一般會修改為原來的模式，一個activity，加載一個layout作為主界面，然後删掉多餘的代碼，運作一下，主界面出來了：

然後我們在界面布局檔案中區調textview,，放一個viewpager的元件，鋪滿全螢幕：

<android.support.v4.view.ViewPager
        android:id="@+id/mViewPager"
        android:layout_width="match_parent"
        android:layout_height="match_parent" />

建立三個布局檔案，很簡單的就行，分别有一個按鈕，作為我們viewpager裡面的界面元素，這裡就不列出來了。

接下來建立三個fragment的類，繼承自v4的Fragment，并重寫其onCreateView方法，初始化将每個Fragment的界面，下面列出其中一個代碼片段：

package com.example.fragmentviewpager;

import android.os.Bundle;
import android.support.v4.app.Fragment;
import android.view.LayoutInflater;
import android.view.View;
import android.view.ViewGroup;

public class FragmentOne extends Fragment {

	@Override
	public View onCreateView(LayoutInflater inflater, ViewGroup container,
			Bundle savedInstanceState) {
		View view = inflater.inflate(R.layout.fragment_page1, container,false);
		return view;
	}
}

接下來就要在activity中去初始化viewpager啦，先執行個體化viewpager對象，拿到我們的控件，并初始化Fragment數組，

private ViewPager viewPager;
	@Override
	protected void onCreate(Bundle savedInstanceState) {
		super.onCreate(savedInstanceState);
		setContentView(R.layout.activity_main);
		viewPager = (ViewPager)findViewById(R.id.mViewPager);
		Fragment fragmentOne = new FragmentOne();

                Fragment fragmentTwo = new FragmentTwo();

                Fragment fragmentThree = new FragmentThree();

                fragments = new Fragment[]{fragmentOne,fragmentTwo,fragmentThree};
	}

然後我們就要給它設定擴充卡，還沒有，我們建立一個擴充卡類，繼承自FragmentPagerAdapter，然後重寫父類的抽象法方法，重寫構造方法，構造資料源，可以直接寫在activity中，作為内部類：

class MyViewPagerAdapter extends FragmentPagerAdapter{

		public MyViewPagerAdapter(FragmentManager fm) {
			super(fm);
		}

		@Override
		public Fragment getItem(int index) {
			return fragments[index];
		}

		@Override
		public int getCount() {
			return fragments.length;
		}

	}

接下來在onCreate方法中初始化我們的adapter，給viewpager設定上：

MyViewPagerAdapter adapter = new MyViewPagerAdapter(getSupportFragmentManager());
		viewPager.setAdapter(adapter);

運作一下，我們的viewpager+fragment就出現啦！fragment的好處就是可以與activity進行分離，傳統的方式需要在activity中加載所有視圖并初始化各種操作，造成activity代碼雜亂。

fragment+viewpager+radioButton設計滑動導航界面

接下來我們就要開始添加标題，上下都可以，我把它放在上面，标題欄放幾個textView，設定其點選事件，并高亮目前選中頁就可以，我采用radiobutton的方式，來進行切換。

我們現在viewpager元件上面添加一個radiogroup，裡面我們通過動态的方式建立radioButton，這樣添加一頁的布局檔案不需要修改：

<RadioGroup
          android:id="@+id/radioGroup"
          android:layout_width="match_parent"
          android:layout_height="38dip"
          android:layout_alignParentTop="true"
          android:background="#000000"
          android:orientation="horizontal" />

然後我們建立一個radiobutton的布局檔案nav_radiogroup_item.xml，設定一下radiobutton的樣式，

<?xml version="1.0" encoding="utf-8"?>
<RadioButton xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="0dip"
    android:layout_height="fill_parent"
    android:background="@drawable/rb_fouce_bg"
    android:button="@null"
    android:checked="false"
    android:gravity="center"
    android:text=""
    android:textColor="@drawable/rb_blue_bg"
    android:textSize="14.0dip" />

可以看到radiobutton的樣式中，背景和文字顯示都使用了drawable的方式，使用了兩個selector，處理單擊以及選中時背景和文字的交替變化，兩個selector檔案如下：

rb_blue_bg.xml處理文字顔色

<?xml version="1.0" encoding="UTF-8"?>
<selector
  xmlns:android="http://schemas.android.com/apk/res/android">
    <item android:state_checked="true" android:color="#5AB0EB" />
    <item android:state_checked="false" android:color="#ffffff"/>
</selector>

rb_fouce_bg.xml處理背景顔色

<?xml version="1.0" encoding="utf-8"?>
<selector xmlns:android="http://schemas.android.com/apk/res/android" >
    <item android:state_pressed="true" android:drawable="@color/blue"/>
    <item android:drawable="@color/translate"></item>
</selector>

在背景顔色處理是用到了color資源，在我們的colors.xml中定義需要的顔色：

<?xml version="1.0" encoding="utf-8"?>
<resources>
    <color name="blue">#99FFFF</color>
    <color name="translate">#000000</color>
    <color name="black">#000000</color>
    <color name="white">#ffffff</color>
    <color name="green">#ff0000</color>
    <color name="red">#00ffff</color>
</resources>

接下來處理标題資源檔案，我們解除安裝arrays.xml裡面，友善配置：

<?xml version="1.0" encoding="utf-8"?>
<resources>
    <string-array name="titles">
        <item >頁面1</item>
        <item >頁面2</item>
        <item >頁面3</item>
    </string-array>
</resources>

資源檔案處理完畢，現在開始代碼處理，在activity中初始化radiogroup以及我們的标題數組：

radioGroup = (RadioGroup)findViewById(R.id.radioGroup);
		titles = getResources().getStringArray(R.array.titles);

接下來動态建立radiobutton添加到radiogroup中去，需要計算一下每個按鈕的寬度：

//計算每個标題的寬度
		Display display = getWindowManager().getDefaultDisplay();
		DisplayMetrics dm = new DisplayMetrics();
		display.getMetrics(dm);
		titleWidth = dm.widthPixels / titles.length;
		//動态添加radiobutton
		RadioButton rb = null;
		radioGroup.removeAllViews();
		LayoutInflater inflater = LayoutInflater.from(this);
		for (int i = 0; i < titles.length; i++) {
			//從布局中讀取單選按鈕布局
			 rb = (RadioButton)inflater.inflate(R.layout.nav_radiogroup_item, null);
			 //設定顯示文字
			 rb.setText(titles[i]);
			 //設定id。不能丢，區分用
			 rb.setId(i);
			 rb.setLayoutParams(new LayoutParams(titleWidth,LayoutParams.MATCH_PARENT));
			 if (i == 0) {
				 rb.setChecked(true);
			 }
			 radioGroup.addView(rb);
		}

運作一下，我們的标題出來了：

fragment+viewpager+radioButton設計滑動導航界面

但是和viewpager還不同步，下面開始寫單選按鈕時間和viewpager的選擇事件：

//單選按鈕事件
		radioGroup.setOnCheckedChangeListener(new RadioGroup.OnCheckedChangeListener() {

			@Override
			public void onCheckedChanged(RadioGroup group, int checkedId) {
				//選中時viewpager關聯
				viewPager.setCurrentItem(checkedId);
			}
		});
		//viewpager選中事件
		viewPager.setOnPageChangeListener(new ViewPager.OnPageChangeListener() {

			@Override
			public void onPageSelected(int index) {
				//選中時模拟單選按鈕的單擊事件
				((RadioButton)radioGroup.getChildAt(index)).performClick();
			}

			@Override
			public void onPageScrolled(int arg0, float arg1, int arg2) {

			}

			@Override
			public void onPageScrollStateChanged(int arg0) {

			}
		});

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent">
     <RadioGroup
          android:id="@+id/radioGroup"
          android:layout_width="match_parent"
          android:layout_height="38dip"
          android:layout_alignParentTop="true"
          android:background="#000000"
          android:orientation="horizontal" />
     <ImageView
	    android:id="@+id/splitImage"
	    android:layout_below="@id/radioGroup"
	    android:layout_width="5dip"
	    android:layout_height="5dip"
	    android:background="#5AB0EB"
	    android:scaleType="matrix"/>
    <android.support.v4.view.ViewPager
        android:layout_below="@id/splitImage"
        android:id="@+id/mViewPager"
        android:layout_width="match_parent"
        android:layout_height="match_parent" />

</RelativeLayout>

splitImage = (ImageView)findViewById(R.id.splitImage);
		LayoutParams layoutParams = splitImage.getLayoutParams();
		layoutParams.width = titleWidth;

修改單選按鈕單擊事件，增加imageView的動畫效果：

//單選按鈕事件
		radioGroup.setOnCheckedChangeListener(new RadioGroup.OnCheckedChangeListener() {

			@Override
			public void onCheckedChanged(RadioGroup group, int checkedId) {
				//選中時viewpager關聯
				viewPager.setCurrentItem(checkedId);
				View radioButton = group.getChildAt(checkedId);
				//建立位移動畫,從目前位置移動到新位置
				Animation animation = new TranslateAnimation(splitImageLeft, radioButton.getLeft(), 0f, 0f);
				animation.setDuration(300);
				animation.setFillAfter(true);
				splitImage.startAnimation(animation);
				//記錄目前位置
				splitImageLeft = radioButton.getLeft();
			}
		});

運作效果，差不多了：

fragment+viewpager+radioButton設計滑動導航界面

fragment+viewpager+radioButton設計滑動導航界面
