許多系統管理者可能不曾聽過”磁盤分區對齊“之說，甚至一些有經驗的存儲管理者對分區對齊也不甚了解。磁盤分區不對齊現象是什麼，為什麼會造成比較嚴重的性能下降？相反，配置正确的分區起始位置(Offset)設定會使存儲系統發揮更大的性能潛力。文章就磁盤分區對齊進行的介紹，并且給出了在Windows平台上如何配置的方法。
更多資訊
什麼是磁盤分區對齊(Disk Alignment、Partition Alignment):
Windows的磁盤有一種結構叫做Master Boot Record(MBR), 它的預設大小為63個Block(每個大小為512位元組)。它的存在使得磁盤的初始位置和的磁盤上***個分區的初始位置有63個Block的錯位。如果磁盤的單個Track大于63個Block的話。這就會導緻預設的初始的位置是從第64個開始。使檔案系統的中的Track和位于磁盤中的兩個Track之上。這種不對齊現象會導緻存儲系統的性能下降，原因是單個I/O請求會跨越多個磁盤上的Track，進而導緻存儲系統的額外性能開銷。特别是對于一些随機I/O比較較大的應用程式，影響将更大。

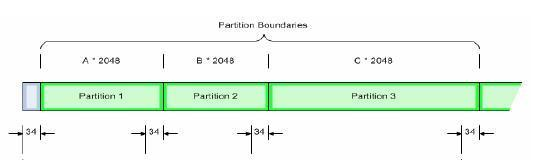

而對于Windows 2003以後支援的GPT Disk，也會存在磁盤分區不對齊的現象，但是結構有所不同。如圖1所示(圖中機關為Block，512位元組)，所有的分區由1MB大小(2048 Block)構成，***個分區從LBA 34開始，即17KB大小位置。這也就意味着所有的分區會有17KB的不對齊的情況發生。同樣會導緻I/O讀寫性能影響。
圖1
Windows磁盤分區對齊配置：
配置磁盤分區對齊後，如下圖所示四個分區的例子中，對比圖1中不對稱的情況，圖2中這些Windows的分區結束位址與圖1中的位址位置一緻了。
圖2
磁盤分區對齊操作，隻針對Windows的Basic Disk。對于Windows 2008和Windows 2008 R2，無需對磁盤進行對齊操作，因為這個過程已經在作業系統劃分分區的時候自動進行了，軟體的更新還是給管理者們帶來了不少便利的。對于Windows 2003和 2003 R2，以及Windows 2000，建議設定開始偏移量(starting offset)為64KB(128 block)。另外，對于Dynamic Disk類型，不能進行磁盤分區對齊操作。不過，如果原來的Basic Disk上已經進行了對齊操作的分區，會在轉換後保留原來的對齊。
檢視Windows磁盤分區對齊方法：
1. 檢視Basic Disk的分區對齊資訊：
方法1：
在Windows的指令行下輸入Diskpart指令。
C:\>diskpart
選擇對應的Disk
DISKPART> list disk (顯示本機所有磁盤)
DISKPART> Select Disk X (x代表上面顯示的從0開始的磁盤編号)
DISKPART> list partition (顯示從1開始的所有的分區資訊，在最右邊有一個Offset/偏移量的值，如果它是8的倍數，說明你的硬碟分區是對齊的，如果不是，說明你的磁盤分區沒有對齊)
方法2：
使用WMIC指令，在Windows指令行下輸入下列指令，指令輸出的列StartingOffset為該分區的偏移量，該數值除以512則為扇區數目：
wmic partition get BlockSize, StartingOffset, Name, Index
2.檢視Dynamic Disk的對齊資訊：
使用dmdiag工具，下載下傳位址；
執行從指令行執行dmdiag.exe –v
在指令行輸出中，LDM Volume區域的RelSec列，該列顯示的就是Dynamic Disk的起始扇區。
磁盤分區對齊配置方法：
對于Windows 2003 sp1以下版本，使用dispar指令來設定偏移量和分區對齊。步驟如下：
1. 安裝在Windows Resource Kit後，在Performance Tools目錄下，通過指令行運作diskpar指令：
2. 使用diskpar –s N指令，下面的例子中定義了配置一個20GB的磁盤的錯位64KB的配置
對于Windows 2003 sp1以上版本，dispar指令被dispart指令所替換。
1. 在CMD指令行運作Diskpart指令
C:\>diskpart
2. 選擇對應的Disk
DISKPART>Select Disk X
3. 建立分區設定偏移量為64KB(128 Block)，下面的例子為建立一個1GB的分區。
DISKPART>create partition primarysize=1024align=64
***，進行分區對齊操作的時候需要注意：對齊操作需要在磁盤上寫入資料之前完成，***在磁盤剛剛映射到主機時進行。磁盤對齊操作必然損壞磁盤上的資料，是以如果有資料需先備份，操作的時候注意資料安全。
參考
Aligning GPT Basic and Dynamic Disks P/N 300-004-075
應用于
Windows 2000
Windows 2003
Windows 2008
