intel hex檔案格式整理

    源于前幾天想擴充51單片機的外部ROM，網上能搜尋到的擴充方式都是将EA引腳接地，讓MCU上電後從外部ROM開始執行。但檢視晶片手冊，明明說EA為高時，程式從片内ROM執行，當執行到0x1000時(标準51單片機)，會跳轉到片外ROM執行。按網上的做法，為了擴充個片外ROM，片内的基本ROM都不用了，有點浪費了，于是開始找資料如何從片内跳轉到片外，期間學習到intel hex檔案格式，是以在此記錄一下備忘。

    接下來是我的整理：

    keil c建立的工程，經過編譯連接配接生成一個hex檔案，看名字總覺得是個16進制檔案，憑感覺這個檔案裡至少包含指令啥的吧，那就用16進制文本編輯器打開看看是什麼:

假設源碼是這樣的：

ORG  1000H

STAR:

        MOV  A,#0AAH

    MOV  P1,A

    MOV A,#55H

    MOV  P1,A

        SJMP STAR

END

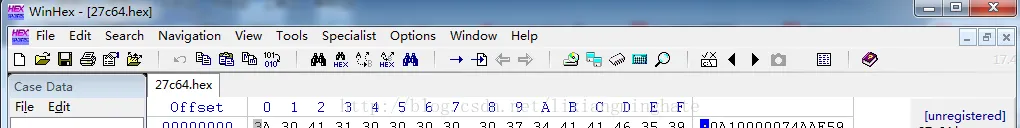

經過編譯後生成hex，參考了intel彙編指令的編碼，mov a,#0aah應該被編譯成74AA，檢視一下hex中有沒有這段内容

16進制部分，完全沒找到74AA這段内容，再看下MOV A,#55H對應的代碼7455，也沒找到！我擦，不能吧，沒這些内容，mcu怎麼執行？難道懷疑intel指令不對？人家大業大我們哪有資格懷疑，還是從自身檢查起吧。

    第一個連接配接的結尾部分(這麼重要的内容作者你居然放最後，夠了！)提到：

"hex檔案是用ASCII來表示二進制的數值，例如一個8bit的二進制數值0x3F，用ASCII來表示就需要分别表示為字元‘3’和字元‘F’，每個字元需要一個Byte，是以hex檔案需要2倍的空間"

  意思是，hex檔案本身存放的内容全是可見字元ASCII，這些ascii碼中的0-9，A-F對應了16進制中的各個數字；一個位元組包含兩個16進制數，是以，需要hex檔案中的兩個位元組的ascii碼表示一個位元組機器碼。

   回到上圖，來到偏移0x11-0x14處，37 34 35 35這四個ascii碼對應的字元是7455，好像就是MOV A,#55H的編碼，再到偏移0x9-0x0c處37 34 41 41這四個ascii碼對應了74AA，正好是mov a，#0AAH。好吧，好像有這麼回事了，再試試其他指令，P1口的位址是90H，偏移0x0d-0x11之間的46 35 39 30對應F590 正好是MOV  P1,A的編碼。終于能解釋的通去哪找指令了----用winhex最右邊的可見字元部分檢視指令編碼。
