51單片機PWM控制電機

    小時候玩的四驅車，給直流馬達接通電源就嗤嗤的跑出去了。電機種類衆多，就屬控制直流電機最簡單，隻要對調正負極就能改變電機的轉向。另外，直流電機負載能力強，适合做越野車的驅動電機。為了做可調速的越野車，就有了這篇文章。

    電源電壓輸出是固定的，電機的轉速也是以是固定的，為了調節電機的轉速，就得改變電源電壓的輸出(為嘛要改變電機轉速?舉個簡單的列子，雙電機驅動小車-一邊一個電機-如何實作轉向？讓兩邊輪胎上的速度不同即可)。how？用PWM調制的方法，把恒定的直流電源電壓調制成頻率一定寬度可變的脈沖電壓序列，進而可以改變平均輸出電壓的大小，以調節電機的轉速。電源電壓在此處就是51MCU的引腳輸出，4.5-5V，隻要在引腳上産生頻率可調的波形即可。假設在一個周期内，就10ms吧，前5ms引腳輸出高電平，後5ms引腳輸出低電平，周而複始，引腳上輸出50%占空比的穩定方波；再改改，前2ms輸出高電平，後8ms輸出低電平，引腳上輸出20%占空比的穩定方波。

    MCU産生周期性事件很簡單，用定時器定時産生中斷即可。一般差不多一下形式：

void Isr01() interrupt 1
{
    static unsigned int cnt;
    cnt++;
    if(cnt==40)
    {
        cnt=0;
    }
}

假設每250us産生一次中斷，以上中斷函數統計40次中斷，即10ms。

為了完成"可改變占空比的方波"這個命題，來試試給這個函數增加一些統計事件，在一個統計事件中做一些事，另一個統計事件中做其他的事。

unsigned int condition=20;
void Isr01() interrupt 1
{
    static unsigned int cnt;
    cnt++;
    //一個周期
    if(cnt==40)
    {
        cnt=0;
    }
    //事件1
    if(cnt<condition)
    {
    //do sth
    }
    //事件2
    else
    {
    //do other thing
    }
}

condition就是新增加的統計事件，前半個周期為一個事件，後半個周期為另一個事件。這裡，當cnt小于5ms，輸出高電平，當cnt大于輸出低電平，合在一起生成一個50%占空比的方波。

unsigned int condition=20;
void Isr01() interrupt 1
{
    static unsigned int cnt;
    cnt++;
    //一個周期
    if(cnt==40)
    {
        cnt=0;
    }
    if(cnt<condition)
    {
    //前半個周期do sth
    pin=0x00;
    }
    else
    {
    //後半個周期do other thing
    pin=0x01;
    }
}

為了改變占空比，隻要在ISR外修改condition即可，貼出最終的代碼:

#include <REG52.H>
#include <INTRINS.H>

sbit P2_0 = P2^0;
sbit P2_1 = P2^1;
#define MakeByte(target, Hi,Lo) \
do{ \
    target |= (((Hi)<<4)|(Lo)); \
}while(0); \

#define SetTH(n,val) \
do{ \
    TH##n = val; \
}while(0); \

#define SetTL(n,val)  \
do{ \
    TL##n = val; \
}while(0); \

#define EnableET(n) \
do{ \
    ET##n = 0x01; \
    IE |= 0x80; \
}while(0); \

enum KEYSTAT
{
    KEYDOWN=0,KEYUP,
};

unsigned char iterator = 0x00;

void DelayMs(unsigned int ms)
{
    int i=0,j=0;
    for(;i<ms;i++)
    {
        for(j=0;j<1000;j++)
        {
            _nop_();
        }
    }
}

void OnKeyDown()
{
    if(iterator == 0x28)
        iterator = 0x00;
    else
        iterator += 0x04;
}

OnKeyUp()
{}

int main()
{
    unsigned char curKeyStat = KEYUP;
    unsigned char preKeyStat = KEYUP;

    SetTH(0,0x06);
    SetTL(0,0x06);
    MakeByte(TMOD,0x02,0x02);
    EnableET(0);
    TR0 = 0x01;

    while(1)
    {
        while(1)
        {
            curKeyStat = P2_1;
            switch(curKeyStat)
            {
            case KEYDOWN:
                if(curKeyStat == preKeyStat)
                {
                    //确實按下鍵
                    OnKeyDown();
                }
                else
                {
                    //兩次按鍵不同 狀态待定
                }
                preKeyStat = curKeyStat;
                break;
            case KEYUP:
                if(curKeyStat == preKeyStat)
                {
                    //确實松開鍵
                    OnKeyUp();
                }
                else
                {
                    //兩次按鍵不同 狀态待定
                }
                preKeyStat = curKeyStat;
                break;
            }
            DelayMs(200);
        }
    }

    return 0;
}

void IsrT0() interrupt 1
{
    static unsigned int enterIsr = 0;
    TR0 = 0x00;
    //每250us進入isr
    enterIsr++;
    //10ms一個周期
    if(enterIsr == 0x28)
    {
        enterIsr = 0x00;
        P2_0 = 0x0;
    }
    if(enterIsr<=iterator)
    {
        P2_0 = 0x00;
    }
    else
    {
        P2_0 = 0x01;
    }
    TR0 = 0x01;
}

在主函數中，通過判斷按下鍵來改變condition。

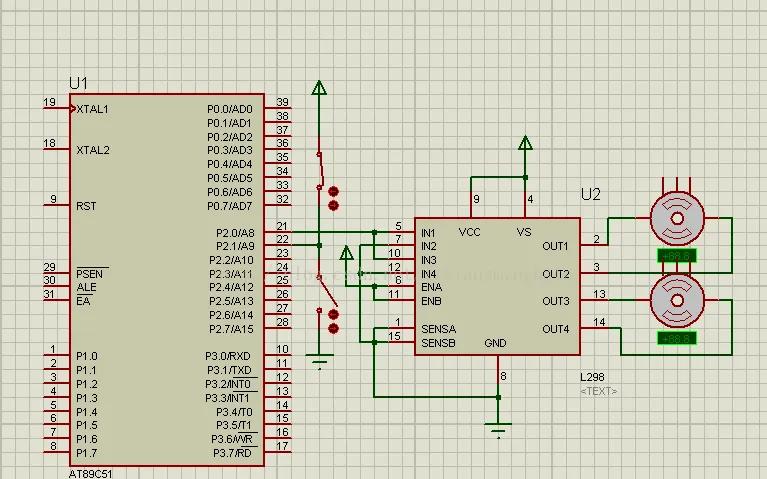

結尾部分，貼上仿真圖和仿真結果：

1)占空比100%:

2)差不多55%占空比：
