實驗概述
網際網路巨頭雅虎官方對外釋出消息，承認在2014年的一次黑客襲擊中，至少5億使用者的資料資訊遭竊。此次事件讓我們再次意識到網站安全的重要性，網站加密防護的必要性。我們可以使用HTTPS協定對網站進行全站加密，但是，大部分使用者已經習慣直接輸入域名（即使用 HTTP 協定）通路網站。是以，企業需要将使用者的 HTTP 請求轉化為 HTTPS 請求進行通路。這個問題在傳統的 IT 架構中已經得到解決，但是在雲上如何解決 HTTP 與 HTTPS 的混合通路？

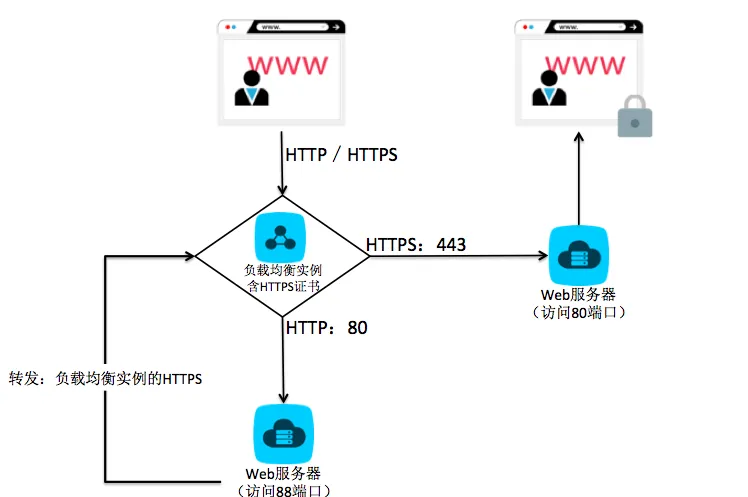

本實驗使用負載均衡配置監聽，利用Nginx實作HTTP請求向HTTPS請求的轉化，進而完成HTTP和HTTPS的混合通路。 HTTP請求轉化為HTTPS請求架構圖
實驗目标
完成此實驗後，可以掌握的能力有：
1）使用負載均衡配置HTTP和HTTPS監聽，支援HTTP請求和HTTPS請求的混合通路；
2）使用Nginx将HTTP請求轉化為HTTPS請求；
一、實驗背景
1.1 背景知識
HTTPS 協定 HTTPS 能夠加密資訊，以免敏感資訊被第三方擷取。是以很多銀行網站或電子郵箱等等安全級别較高的服務都會采用 HTTPS 協定。
基本概念
HTTPS 是更安全的 HTTP 協定，它在 TCP（負責網絡資料傳輸）和 HTTP層 之間，增加了一個 SSL 層。這一層通過數字證書和加密算法對 HTTP 請求進行加密。已經采用 HTTP 協定的網站要過渡到 HTTPS，将在技術改造、伺服器資源、流量資源上付出更多成本。
工作流程 HTTPS 其實是有兩部分組成：HTTP + SSL / TLS，也就是在 HTTP 上又加了一層處理加密資訊的子產品。服務端和用戶端的資訊傳輸都會通過 TLS 進行加密，是以傳輸的資料都是加密後的資料。
負載均衡監聽
負載均衡提供四層（TCP/UDP協定）和七層（HTTP/HTTPS協定）監聽，您可根據應用場景選擇監聽協定：
負載均衡四層監聽将請求直接轉發到後端ECS執行個體，而且不修改标頭。
負載均衡七層監聽原理上是反向代理的一種實作，用戶端HTTP請求到達負載均衡監聽後，負載均衡伺服器會通過與後端ECS建立TCP連接配接，即再次通過新TCP連接配接HTTP協定通路後端，而不是直接轉發封包到後端ECS。
二、實驗詳情
2.1 實驗資源
在彈出的左側欄中，點選 建立資源 按鈕，開始建立實驗資源。 資源建立過程需要1-3分鐘。完成實驗資源的建立後，使用者可以通過 實驗資源 檢視實驗中所需的資源資訊，例如：阿裡雲賬号等。
2.2 使用HTTP請求檢視網站伺服器
本小節主要内容：直接通過 ECS 執行個體的 IP 位址，通路并檢視已部署的 Web 網站。
- 通過如下步驟，檢視 實驗資源 中 Web伺服器01 的網站資訊：
1）點選左側導航欄 實驗資源 ，并拷貝 Web伺服器01 的 外網位址 。
2）建立一個浏覽器頁面，并輸入 Web伺服器01 的 外網位址 ，浏覽網站 LAB013 ROOM 。
- 參考如上步驟，在浏覽器中，輸入 Web伺服器02 的 外網位址 ，并通路 Web伺服器02 網站。
-
阿裡雲雲計算ACP實驗考試之使用負載均衡實作https與http的混合通路 - 可以檢視到兩台伺服器的内容完全一緻。一般情況下，為了保證企業業務的持續性，企業會将生産環境部署到兩台相同的伺服器中。這樣在高并發時，通過負載均衡可以将網站的流量分發到不同的伺服器後端，進而提升使用者體驗。
2.3 負載均衡中添加HTTP和HTTPS監聽
本小節主要内容：在負載均衡（SLB）中添加 HTTPS 和 HTTP 協定監聽
- 首先，通過如下步驟，通路阿裡雲負載均衡（SLB）管理控制台：
1）點選頁面左側導航欄 實驗資源 ，并點選 前往控制台 。
2）在打開的阿裡雲 RAM使用者登入 頁面中，分别輸入 實驗資源 中提供的 子使用者名稱 、子使用者密碼 ，并點選 登入 ：
注意：若登入資訊錯誤，請檢視 企業别名 是否與 實驗資源 提供的 阿裡雲主賬号企業别名 相同。
3）在阿裡雲管理控制台，點選頂部導航欄處的 産品與服務 ，下拉清單中，依次選擇 雲計算基礎服務 ---> 彈性計算 ---> 負載均衡 ，進入負載均衡的管理控制台。
2. 通過如下步驟，進入 實驗資源 提供的 負載均衡 執行個體的管理頁面：
1）在執行個體管理頁面，頂部的位址欄中，選擇 實驗資源 提供的 位址 ，例如：華東1 。
2）在位址欄下面的搜尋欄中，選擇 負載均衡ID ，并輸入 實驗資源 中 負載均衡 的 執行個體ID ，點選 搜尋 。
3）在搜尋欄下，檢視搜尋結果，并點選執行個體右側的 管理 ，進入 負載均衡 執行個體的管理頁面。
3. 通過如下步驟，添加 負載均衡 的 HTTPS 協定的監聽。
1）在負載均衡執行個體頁面，點選下側欄的 監聽 。
2）在執行個體監聽頁面，點選右側 添加監聽 。
3）在 基本配置 頁面，配置如下資訊：前端協定［端口］：選擇 HTTPS ，并填寫端口号為 443 ；
伺服器證書 ：選擇已有伺服器證書 lab-ca 。說明：SLB 的伺服器證書是本實驗已提供的公共資源。SLB 的證書上傳的具體操作步驟，請參考章節 上傳證書。
其餘配置資訊保持預設，完成如上配置後，點選 下一步 。
通過添加，把提供的兩台ECS伺服器放到SLB資源池。
确認後，在伺服器後端，填寫80，然後點選下一步
說明：本實驗中不會對添加的 ECS 執行個體進行健康檢查，但是，在真實的工作環境中，強烈建議使用者開啟健康檢查。健康檢查的操作和使用，請參考實驗 SL010 使用SLB實作持續性高并發通路 。
5）等待 3-5 秒，提示 恭喜，監聽配置成功 ，完成後，點選 确認 。
6）傳回監聽配置頁面，檢視到建立 HTTPS:443 監聽的 狀态 為 運作中 。此時，HTTPS協定監聽添加成功。
4. 通過如下步驟，添加 負載均衡 的 HTTP 協定的監聽。1）再次點選頁面下側的 添加監聽 。
2）在 基本配置 頁面，配置如下資訊：前端協定［端口］：選擇 HTTP ，并填寫端口号為 80 ；
後端伺服器組，選擇預設伺服器組後端協定［端口］：預設使用 HTTP ，填寫端口号為 88 ； 其餘配置資訊保持預設，完成如上配置後，點選 下一步 。
說明：本實驗中使用 88 端口進行判定和轉發的，在真實的工作環境中，使用者請根據實際情況設定端口資訊。3）在健康檢查配置中，關閉 健康檢查，完成後，點選 确認 。
4）等待 1-3 秒，提示監聽配置成功 ，完成後，點選 确認 。5）在監聽配置中，可以檢視到建立監聽 HTTP:80 。
2.4 分别檢視兩種請求的通路效果
本小節主要内容：測試負載均衡的監聽是否生效。
- 驗證 HTTP 協定監聽：在浏覽器中建立一個頁面，輸入 實驗資源 提供的 負載均衡 的 IP位址 。此時，頁面提示 502 錯誤。證明 HTTP 協定監聽開啟，但是無法正常通路網站。
說明：HTTP請求沒有經過加密，需要在之後的的步驟中進行配置，将它轉化為HTTPS請求才能夠通路。
2. 通過如下步驟，驗證 HTTPS 協定監聽：
1）在浏覽器中，建立頁面，并輸入 https://xxx.xxx.xxx.xxx （其中 xxx.xxx.xxx.xxx 為 實驗資源 提供的 負載均衡 的 IP位址 ）。
注意：必須輸入 https:// ，否則會出現通路錯誤。
2）頁面提示 您的連接配接不是私密連接配接 ，點選頁面下端的 進階 。
說明：由于本實驗使用的是公共證書，是以會出現這樣的提示。在真實的工作環境中，若上傳到SLB的證書是有效的，則不會出現這樣的提示。請參考章節：上傳證書。
3）展開資訊提示證書的相關資訊，點選 繼續前往xxx.xxx.xxx.xxx(不安全) 。
4）頁面顯示 LAB013 ROOM 網站，證明 HTTPS 監聽配置成功，且使用者可以通過 HTTPS 通路到後端伺服器部署的網站
2.5 HTTP請求轉化為HTTPS請求
本小節主要内容：通過重定向的方式将來自 HTTP 請求轉發到 HTTPS，實作使用者直接通過輸入負載均衡 IP 位址就可以直接通路網站。
- 通過本地遠端連接配接服務，遠端登入到 我的實驗資源 中的 Web伺服器01 ECS執行個體。
說明：遠端連接配接的詳細操作步驟，請參考 幫助文檔 。登入時，請使用 實驗資源 提供的 外網位址 ，使用者 和 密碼。
2. 通過如下步驟，修改 Nginx 配置檔案：将所有 88 端口請求，都轉發到負載均衡的 HTTPS 協定的 IP 通路位址：
1）輸入如下指令，進入 Nginx 配置檔案的編輯頁面。
vim /etc/nginx/nginx.conf 2）鍵盤輸入 i ，進入 編輯 模式。
3）清空 85 行到 94 行的注釋 # ，如下圖所示：
4）修改 rewrite 的參數資訊，将 xxx.xxx.xxx.xxx 替換為 實驗資源 提供的 負載均衡 的 IP位址 。說明：在真實的工作環境中，若使用域名通路，請将此處的 https://xxx.xxx.xxx.xxx 替換為 https 協定通路的域名。例如：https://lab.aliyunedu.net。
5）完成如上修改後，在鍵盤中點選 esc ，退出編輯模式。
6）輸入以下指令 ，儲存并退出 nginx.conf 的編輯頁面。
:wq - 執行如下指令，重新開機Nginx。
-
service nginx restart
- 參考如上步驟，修改 Web伺服器02 的資訊。
1）登入到 實驗資源 提供的 Web伺服器02 。
2）修改 Nginx 配置檔案
vim /etc/nginx/nginx.conf 3）重新開機 Nginx 伺服器：
service nginx restart - 完成如上配置後，通過如下步驟，驗證通過負載均衡的 HTTP 通路網站，是否可以自動跳轉到 HTTPS 通路：
1）在浏覽器中，輸入并通路 負載均衡 的 IP位址 。
2）可以看到，直接跳轉到 https 協定通路頁面，點選 繼續通路 。
說明：建議使用另一個浏覽器檢視結果，因為會由于頁面的緩存問題，将不會顯示下圖所示的頁面。
3）頁面顯示 LAB013 ROOM 網站。
三、技能提升
3.1 購買伺服器證書
本小節主要内容：在阿裡雲的 證書服務 ，購買一個伺服器證書。
說明：本章不提供實操資源，僅供閱讀與學習。
- 通過如下步驟，購買一個阿裡雲的免費證書：
1）通過在阿裡雲管理台，進入 證書服務 的管理控制台。
2）點選右上角的 購買證書 。
3）在證書購買頁面，證書類型 選擇 免費DV SSL 。
4）其餘保持預設，完成後，點選 立即購買 。
5）點選 去支付 。 6）點選 确認支付 。 7）提示 恭喜，支付成功 ，關閉購買頁面。
- 傳回 證書服務 管理控制台，在我的訂單中，檢視到新購買的證書 狀态 為 待完成 。
-
阿裡雲雲計算ACP實驗考試之使用負載均衡實作https與http的混合通路 - 通過如下步驟，在本地伺服器上生成證書的 .csr 檔案和 .key 檔案。
1）在本地Linux作業系統的伺服器中，執行如下指令，生成 2048 位的加密私鑰。
openssl genrsa -out ca.key 2048 2）執行如下指令，生成 證書簽名請求（CSR）。
openssl req -new -key ca.key -out ca.csr 請參考下圖，輸入參數資訊。
注意：Common Name 為伺服器綁定的域名。
4. 通過如下步驟，補全阿裡雲上購買的證書資訊：1）傳回阿裡雲 證書服務 的管理控制台，并點選新購證書右側的 補全 。 2）在 填寫域名資訊 頁面，輸入證書綁定的域名，例如：lab.aliyunedu.net。點選 下一步 。
3）在 填寫個人資訊 頁面，輸入個人資訊。完成後，點選 下一步 。
4）在 上傳相關資訊 頁面，選擇 自己生成CSR 。
5）在本地伺服器中，輸入如下指令，檢視 ca.csr 檔案内容。
cat ca.csr 6）粘貼 ca.csr 檔案内容到 請輸入上傳的CSR檔案 下方的文本框中。完成後，點選 儲存 。
7）點選頁面右下角的 送出稽核 。 8）頁面提示資訊，點選 确認 。
9）此時，證書的 狀态變為 稽核中 。
5. 通過如下步驟，簽發新購證書。
1）等待一段時間，郵箱收到一封證書相關的郵件。檢視 主機記錄 和 記錄值 。 2）進入域名解析頁面，添加一條解析。
3）設定 記錄類型 為 CNAME ，并輸入拷貝的 主機記錄 和 記錄值 。
4）完成後，點選 儲存 。
5）傳回 證書服務 管理控制台。等待一段時間，新購的證書 狀态 将變為 已簽發 ，此時證書可用。
6. 點選證書右側的 下載下傳 ，根據本地部署的伺服器，擷取相應的 .pem 格式證書内容，并檢視證書的使用方法。
3.2 上傳證書
本小節主要内容：個人或企業已有一個可用的證書的前提下，将證書上傳到負載均衡服務中。
- 通過如下步驟，進入 負載均衡 的 證書管理 頁面。
1）在阿裡雲管理控制台，依次頂部導航欄處的 産品與服務 ，并依次選擇 雲計算基礎服務 ---> 網絡 ---> 負載均衡 ，進入負載均衡管理控制台。
2）點選左側欄的 證書管理 ，進入證書管理頁面。
2. 通過如下步驟，将證書上傳到負載均衡服務中。1）點選右上角的 建立證書 。
2）輸入 證書名稱 ，例如：test-ca。
3）勾選證書使用的地域，例如：華北2 等。
說明：可勾選多個地域，例如：華北2 ，華東1 。
4）證書類型 選擇 伺服器證書 。
5）證書内容 輸入證書的 .pem 格式檔案内容。
6）私鑰 ，輸入證書的 .key 檔案内容。
7）完成後，點選 确認 。 8）在證書管理頁面，可以檢視到證書的詳細資訊。 3. 最後，在綁定證書的域名中，添加 負載均衡執行個體IP位址的解析，就可以實作 HTTPS 協定的加密通路。
1）例如下圖所示的網站： 2）例如：阿裡雲官網，輸入 aliyun.com，自動跳轉到 https 通路頁面。
3.3 知識擴充
負載均衡的證書管理功能 針對 HTTPS 協定，提供統一的證書管理服務，證書無需上傳到後端 ECS，解密處理在負載均衡上進行，降低後端 ECS CPU 開銷。
證書格式要求 申請的證書為 linux 環境下 pem 格式的證書。負載均衡不支援其他格式的證書。
如果是通過 root CA 機構頒發的證書， 您拿到的證書為唯一的一份，不需要額外的證書，配置的站點即可被浏覽器等通路裝置認為可信。
如果是通過中級 CA 機構頒發的證書，您拿到的證書檔案包含多份證書，需要人為的将伺服器證書與中間證書合并在一起上傳。
拼接規則為：伺服器證書放第一份，中間證書放第二份，中間不要有空行。
注意：一般情況下，機構在頒發證書的時候會有對應說明， 請注意規則說明。
1）root CA 機構頒發的證書規則：
a. [——-BEGIN CERTIFICATE——-, ——-END CERTIFICATE——-] 開頭和結尾；請将這些内容一并上傳；
b. 每行 64 字元，最後一行長度可以不足 64 字元。
2）中級機構頒發的證書規則：
a.
——-BEGIN CERTIFICATE——-
——-END CERTIFICATE——-
——-BEGIN CERTIFICATE——-
——-END CERTIFICATE——-
——-BEGIN CERTIFICATE——-
——-END CERTIFICATE——-
b. 證書之間不能有空行；
c. 每一份證書遵守第一點關于證書的格式說明；
3）RSA 私鑰規則：
a. [——-BEGIN RSA PRIVATE KEY——-, ——-END RSA PRIVATE KEY——-] 開頭結尾；請将這些内容一并上傳。
b. 每行64字元，最後一行長度可以不足64字元。
說明：如果您不是按照上述方案生成私鑰，得到[——-BEGIN PRIVATE KEY——-, ——-END PRIVATE KEY——-] 這種樣式的私鑰，您可以按照如下方式轉換：
首先，運作以下指令：
openssl rsa -in old_server_key.pem -out new_server_key.pem 然後，将 new_server_key.pem 的内容與證書一起上傳。
轉換證書格式 負載均衡隻支援 PEM 格式的證書，其他格式的證書需要轉換成 PEM 格式後，才能上傳到負載均衡中。建議通過 openssl 工具進行轉換。本文提供了使用 openssl 将以下幾種比較流行的證書格式轉換為 PEM 格式的方法。
1）DER 轉換為 PEM
運作以下指令進行證書轉化：
openssl x509 -inform der -in certificate.cer -out certificate.pem 運作以下指令進行私鑰轉化：
openssl rsa -inform DER -outform PEM -in privatekey.der -out privatekey.pem 2）P7B 轉換為 PEM
運作以下指令進行證書轉化：
openssl pkcs7 -print_certs -in incertificat.p7b -out outcertificate.cer
擷取 outcertificat.cer 裡面 [——-BEGIN CERTIFICATE——-， ——-END CERTIFICATE——-] 的内容作為證書上傳。
