- 相關論文：A deep graph neural network architecture for modelling spatio-temporal dynamics in resting-state functional MRI data
- 相關repo：github.com/tjiagoM/spa…
- 筆記人：陳亦新
這個是代碼解讀的第一部分。主要是資料加載的了解。包含下面三個部分：
- 時間序列資料如何變成graph
- graph如何轉化成無向圖和稀疏圖的
- 時間序列如何進行歸一化
資料加載
我們主要從UKB資料中看看對資料的處理線索：
class UKBDataset(BrainDataset):
def __init__(self,...):
@property
def processed_file_names(self):
return ['data_ukb_brain.dataset']
def __create_data_object(self,...):
def process(self): process函數調用了__create_data_object函數，是很規範的書寫方式，贊一個。我們按照process内的部分來盤邏輯。
def process(self):
...
conn_measure = ConnectivityMeasure(
kind='correlation',
vectorize=False)
... 這個ConnectivityMeasure是從nilearn.connectome包中引入的方法。
【nilearn包介紹】
這是一個用可以讓機器學習、模式識别和多元統計更容易的應用在神經成像的資料上。可以很容易的應用在任務态和靜息态、VBM資料。此外nilearn具有繪圖功能，可以可視化神經成像等等。
ConnectivityMeasure這個方法就是建構相關性矩陣。
def process(self):
...
conn_measure = ConnectivityMeasure(
kind='correlation',
vectorize=False)
...
corr_tmp = conn_measure.fit_transform([ts])
... corr_tmp就是相關性矩陣，然後通過create_thresholded_graph生成graph。
def threshold_adj_array(adj_array: np.ndarray, threshold: int, num_nodes: int) -> np.ndarray:
num_to_filter: int = int((threshold / 100.0) * (num_nodes * (num_nodes - 1) / 2))
# 先将下三角的資料變成0，也包含對角線上的
adj_array[np.tril_indices(num_nodes)] = 0
# 擷取非0元素的坐标索引
indices = np.where(adj_array)
#從array中提取非0元素，并且排序，然後變成從大到小排序
sorted_indices = np.argsort(adj_array[indices])[::-1]
# 然後選擇num_to_filter個最大的數字保留，其他置0
adj_array[(indices[0][sorted_indices][num_to_filter:], indices[1][sorted_indices][num_to_filter:])] = 0
# 重新建構成無向圖對稱
adj_array = adj_array + adj_array.T
# 将對角線上的1補回來。
adj_array[np.diag_indices(num_nodes)] = 1.0
return adj_array 這個過程比較有趣。我在上面寫了詳細的注釋，總結就是，先去除一般的相關性，因為要建構無向圖。然後去排序，隻保留相關性最大的num_to_filter的邊。
這個graph通過這樣的方法轉換成networkx的格式：
graph = nx.from_numpy_array(adj_array, create_using=nx.DiGraph) 然後：

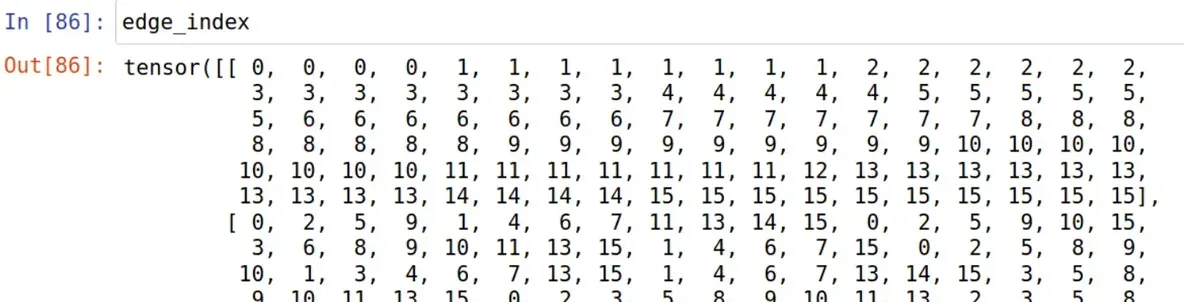

edge_index = torch.tensor(np.array(graph.edges()), dtype=torch.long).t().contiguous() 轉化成下圖的edge索引形式：
然後
edge_attr = torch.tensor(list(nx.get_edge_attributes(graph, 'weight').values()),
dtype=torch.float).unsqueeze(1) edge_attr就是一個value的清單，剛好和上面edge_index對應起來：
然後，我們需要将所有我們得到的東西，放到這個函數當中：
data = self.__create_data_object(person=person, ts=ts, edge_index=edge_index, edge_attr=edge_attr,
covars=main_covars) 其中：
- person應該就是一個字元串；
- ts就是對應person的時間序列特征；
- edge_index和edge_attr就是圖中非0值的索引和數值；
- main_covars不知道是啥，好像是一個dataframe
我們來看__create_data_object函數的邏輯：
def __create_data_object(self, person: int, ts: np.ndarray, covars: pd.DataFrame, edge_attr: torch.Tensor,
edge_index: torch.Tensor):
assert ts.shape[0] > ts.shape[1] # TS > N
timeseries = normalise_timeseries(timeseries=ts, normalisation=self.normalisation)
if self.encoding_strategy == EncodingStrategy.STATS:
assert timeseries.shape == (self.num_nodes, self.time_length)
timeseries = calculate_stats_features(timeseries)
assert timeseries.shape == (self.num_nodes, 16)
timeseries[np.isnan(timeseries)] = 0
assert not np.isnan(timeseries).any()
if self.analysis_type in [AnalysisType.ST_UNIMODAL, AnalysisType.ST_UNIMODAL_AVG]:
x = torch.tensor(timeseries, dtype=torch.float)
if self.target_var == 'gender':
y = torch.tensor([covars.loc[person, 'Sex']], dtype=torch.float)
elif self.target_var == 'bmi':
y = torch.tensor([covars.loc[person, 'BMI.at.scan']], dtype=torch.float)
else:
y = torch.tensor([covars.loc[person, 'Age.at.scan']], dtype=torch.float)
data = Data(x=x, edge_index=edge_index, edge_attr=edge_attr, y=y)
data.ukb_id = torch.tensor([person])
if self.target_var == 'gender':
data.age = torch.tensor([covars.loc[person, 'Age.at.scan']])
data.bmi = torch.tensor([covars.loc[person, 'BMI.at.scan']])
elif self.target_var == 'bmi':
data.sex = torch.tensor([covars.loc[person, 'Sex']])
data.age = torch.tensor([covars.loc[person, 'Age.at.scan']])
else:
data.sex = torch.tensor([covars.loc[person, 'Sex']])
data.bmi = torch.tensor([covars.loc[person, 'BMI.at.scan']])
return data 對于時間序列，先繼續歸一化，采用的歸一化方式為：Normalisation('subject_norm')
def normalise_timeseries(timeseries: np.ndarray, normalisation: Normalisation) -> np.ndarray:
"""
:param normalisation:
:param timeseries: In format TS x N
:return:
"""
if normalisation == Normalisation.ROI:
scaler = RobustScaler().fit(timeseries)
timeseries = scaler.transform(timeseries).T
elif normalisation == Normalisation.SUBJECT:
flatten_timeseries = timeseries.flatten().reshape(-1, 1)
scaler = RobustScaler().fit(flatten_timeseries)
timeseries = scaler.transform(flatten_timeseries).reshape(timeseries.shape).T
else: # No normalisation
timeseries = timeseries.T
return timeseries 不管怎麼說，我們把ROI歸一化和SUBJECT歸一化都了解一下。
【ROI歸一化】
RobustScaler來自sklearn.preprocessing包，是對異常值魯棒的統計資訊來縮放特征。減去中值，除以分位數的範圍（預設是四分位數）對資料進行縮放。IQR四分位數範圍為第1個四分位數和第3個四分位數之間的範圍。資料集的标準化是一個常見的需求，通常使用平均值和機關方差來實作，但是異常值往往會對樣本均值方法産生負面影響，是以這個時候使用中位數和IQR的效果會更好。
計算公式如下：
【SUBJECT歸一化】
仔細看了一下，發現其實也是上賣弄的RobustScaler方法。差別在于，ROI歸一化的資料ts是TSxN的資料。N是ROI的數目，TS是時間序列的範圍。是以ROI歸一化是對每一個ROI區域的時間序列進行歸一化。SUBJECT則是将所有的ROI都flatten，對整體的資料做一個歸一化。好處我猜測是因為，這樣可以保留不同ROI區域時間序列之間的整體偏差，保留ROI的整體差異性。
- 時間序列
- 圖的索引
- 圖的值
