OSPF的DR和BDR【eNSP實作】

在

OSPF

的廣播類型網絡和

NBMA

類型網絡中，如果網絡中有

n

台路由器，若任意兩台路由器之間都要建立鄰居關系，則需要建立

n*(n-1)/2

個鄰居關系，即當路由器很多時，則需要維護的鄰接關系就很多，兩兩之間需要發送的封包也就很多，這會造成很多内容重複的封包在網絡中傳遞，浪費了裝置的帶寬資源。

是以在廣播和

NBMA

類型網絡中，

OSPF

協定定義了指定路由器

DR

【

Designated Router

】，即所有其他路由器都隻将各自鍊路狀态資訊發送給

DR

，再由

DR

以多點傳播方式發送至所有路由器，大大減少

OSPF

資料包的發送。

但是如果

DR

由于某種故障而失效，此時網絡中必須重新選舉

DR

，并同步鍊路狀态資訊，這需要較長較長時間。為了能縮短這個過程，

OSPF

協定又定義了

BDR

【

Backup Designated Router

】的概念，作為

DR

路由器的備份，當

DR

路由器失效時，

BDR

成為

DR

，并再選擇新的

BDR

路由器。其他非

DR/BDR

路由器都稱為

DR Other

路由器。

每一個含有至少兩個路由器的廣播類型網絡或

NBMA

類型網絡都會選舉一個

DR

和

BDR

。選舉規則如下：

1. 首先比較

   DR

   優先級，優先級高者成為

   DR

   ，次高成為

   BDR

2. 如果優先級相等，則

   Router-ID

   高的成為

   DR

   ，次高的成為

   BDR

3. 如果一台路由器的

   DR

   優先級為 ，則不參與選舉

需要注意的是，

DR

是在某個廣播或者

NBMA

網段内進行選舉的，是針對路由器的接口而言的。某台路由器在一個接口上可能是

DR

，在另一個接口上有可能是

BDR

或

DR Other

。

若

DR、BDR

已選舉完成，人為修改任何一台路由器的

DR

優先級值為最大，也不會搶占成為新的

DR

或

BDR

，即

OSPF

的

DR/BDR

選舉是非搶占的

實驗目的

• 了解

  OSPF

  在哪種網絡類型中會選舉

  DR/BDR

• 掌握

  OSPF DR/BDR

  的選舉規則
• 掌握如何更改裝置接口上的

  DR

  優先級
• 了解

  OSPF DR/BDR

  選舉的非搶占性

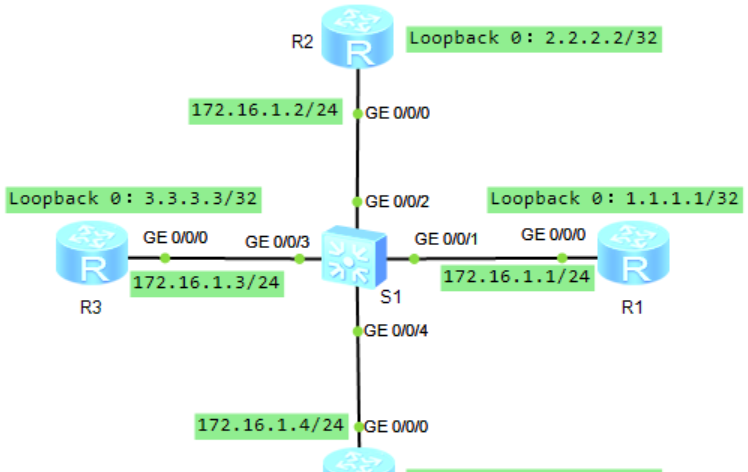

實驗拓撲

實驗步驟

1. 按照如圖所示進行基本配置

   R1:
   <Huawei>sys
   [Huawei]undo info-center en
   [Huawei]sysname R1
   [R1]int g0/0/0
   [R1-GigabitEthernet0/0/0]ip address 172.16.1.1 24
   [R1-GigabitEthernet0/0/0]int loopback 0
   [R1-LoopBack0]ip address 1.1.1.1 32

   R2:
   <Huawei>sys
   [Huawei]undo info-center en
   [Huawei]sysname R2
   [R2]int g0/0/0
   [R2-GigabitEthernet0/0/0]ip address 172.16.1.2 24
   [R2-GigabitEthernet0/0/0]int loopback 0
   [R2-LoopBack0]ip address 2.2.2.2 32

   R3:
   <Huawei>sys
   [Huawei]undo info-center en
   [Huawei]sysname R3
   [R3]int g0/0/0
   [R3-GigabitEthernet0/0/0]ip address 172.16.1.3 24
   [R3-GigabitEthernet0/0/0]int loopback 0
   [R3-LoopBack0]ip address 3.3.3.3 32

   R4:
   <Huawei>sys
   [Huawei]undo info-center en
   [Huawei]sysname R4
   [R4]int g0/0/0
   [R4-GigabitEthernet0/0/0]ip address 172.16.1.4 24
   [R4-GigabitEthernet0/0/0]int loopback 0
   [R4-LoopBack0]ip address 4.4.4.4 32


2. 在四台路由器上執行基礎

   OSPF

   網絡配置，并将環回位址作為

   OSPF

   私有

   Router-ID

   ，都運作在區域 内

   R1:
   [R1]ospf router-id 1.1.1.1
   [R1-ospf-1]area 0
   [R1-ospf-1-area-0.0.0.0]network 172.16.1.0 0.0.0.255
   <R1>reset ospf process 	//需要重新開機OSPF才會重新選舉Router-ID

   R2:
   [R2]ospf router-id 2.2.2.2
   [R2-ospf-1]area 0
   [R2-ospf-1-area-0.0.0.0]network 172.16.1.0 0.0.0.255
   <R2>reset ospf process

   R3:
   [R3]ospf router-id 3.3.3.3
   [R3-ospf-1]area 0
   [R3-ospf-1-area-0.0.0.0]network 172.16.1.0 0.0.0.255
   <R3>reset ospf process

   R4:
   [R4]ospf router-id 4.4.4.4
   [R4-ospf-1]area 0
   [R4-ospf-1-area-0.0.0.0]network 172.16.1.0 0.0.0.255
   <R4>reset ospf process


   檢視

   OSPF

   鄰居建立情況



3. 檢視預設情況下的

   DR/BDR

   狀态



   原因是預設情況下，每台路由器上的

   DR

   優先級都為

   1

   ，此時通過

   Router-ID

   的數值高低進行比較
4. 在每台裝置的相關接口上使用

   ospf network-type p2mp

   指令修改

   OSPF

   的網絡類型為點到多點

   R1:
   [R1]int g0/0/0
   [R1-GigabitEthernet0/0/0]ospf network-type p2mp

   R2:
   [R2]int g0/0/0
   [R2-GigabitEthernet0/0/0]ospf network-type p2mp

   R3:
   [R3]int g0/0/0
   [R3-GigabitEthernet0/0/0]ospf network-type p2mp

   R4:
   [R4]int g0/0/0
   [R4-GigabitEthernet0/0/0]ospf network-type p2mp


   再次檢視

   R1

   鄰居情況



   說明在點到多點的網絡類型中不選舉

   DR/BDR

   ，同樣在點到點的網絡中也是。
5. 手動将

   R1

   設定為

   DR

   ，

   R2

   為

   BDR

   ，并且阻止

   R4

   參與

   DR

   與

   BDR

   的選舉

   首先将剛剛設定的

   OSPF

   點到多點網絡修改回廣播型網絡，接着修改

   R1

   上

   g0/0/0

   接口的優先級為

   100

   ，

   R2

   為

   50

   ，

   R4

   為 ，

   R3

   保持預設不變

   R1:
   [R1-GigabitEthernet0/0/0]ospf network-type broadcast
   [R1-GigabitEthernet0/0/0]ospf dr-priority 100

   R2:
   [R2-GigabitEthernet0/0/0]ospf network-type broadcast
   [R2-GigabitEthernet0/0/0]ospf dr-priority 50

   R3:
   [R3-GigabitEthernet0/0/0]ospf network-type broadcast

   R4:
   [R4-GigabitEthernet0/0/0]ospf network-type broadcast
   [R4-GigabitEthernet0/0/0]ospf dr-priority 0




   利用

   reset ospf process

   指令重新開機各路由器後再次檢視

   DR/BDR

   情況
