原來你是這樣的Websocket--抓包分析

之前自己一個人負責完成了公司的消息推送服務，和移動端配合完成了掃碼登入、訂單消息推送、活動消息廣播等功能。為了加深自己對Websocket協定的了解，自己通過進行抓包的方式學習了一番。現在分享出來，希望對大家能有所幫助。

Chrome控制台

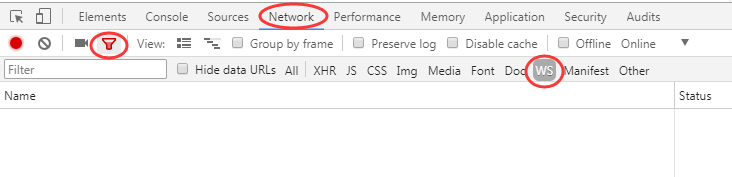

(1)F12進入控制台，點選Network，選中ws欄，注意選中Filter。

(2)重新整理頁面會得到一個ws連結。

(3)點選連結可以檢視連結詳情

注意紅框标出的資訊，後面會詳細說明。

(4)當然也可以切換到Frames檢視發出和接收的消息,但是非常的簡陋，隻能看到消息内容，資料長度和時間

Fiddler:抓包調試利器

(1)打開Fiddler，點開菜單欄的Rules，選擇Customize Rules...

(2)這時會打開CustomRules.js檔案，在class Handlers中加入以下代碼

static function OnWebSocketMessage(oMsg: WebSocketMessage) {
        // Log Message to the LOG tab
        FiddlerApplication.Log.LogString(oMsg.ToString());
    }

(3)儲存後就可以在Fiddler右邊欄的Log标簽裡，看到WebSocket的資料包

下列圖中紅框标出的Client.1代表用戶端發出的第一條消息；對應的Server.1代表服務端發出的第一條消息。MessageType:Text代表正常的通話消息；Close代表會話關閉。

用戶端發出的消息：

服務端發出的消息：

然後我們會發現每次會話關閉都是由用戶端發起的：

相對于Chrome控制台來說Fiddler抓包更加詳細一些，能知道會話消息是由用戶端還是服務端發出并且能知道消息類型。但是這仍然滿足不了深入了解學習Websocket協定的目的。如果是處理HTTP、HTTPS，還是用Fiddler。其他協定比如TCP,UDP 就用WireShark。TPC/IP協定是傳輸層協定，主要解決資料如何在網絡中傳輸，而HTTP、Websocket是應用層協定，主要解決如何包裝資料。因為應用層是在傳輸層的基礎上包裝資料，是以我們還是從底層開始了解Websocket到底是個啥?是如何工作的?

WireShark

WireShark（前稱Ethereal）是一個網絡封包分析軟體。網絡封包分析軟體的功能是撷取網絡封包，并盡可能顯示出最為詳細的網絡封包資料。WireShark抓包是根據TCP/IP五層協定來的，也就是實體層、資料鍊路層、網絡層、傳輸層、應用層。我們主要關注傳輸層和應用層。

TCP三向交握

我們都知道，TCP建立連接配接時，會有三次握手過程。下圖是WireShark截獲到的三次握手的三個資料包（雖然叫資料包，但是三次握手包是沒有資料的）。

點選上圖中的資料包就可以檢視每個資料包的詳情，這裡我們需要明确幾個概念才能看懂每個資料包代表啥意義：

SYN:同步比特，建立連接配接。

ACK:确認比特，置1表示這是一個确認的TCP包，0則不是。

PSH:推送比特，當發送端PSH=1時，接收端應盡快傳遞給應用程序。

• 第一次握手

可以看到我們打開的Transmission Control Protocol即為傳輸層（Tcp）

SYN置為1，用戶端向服務端發送連接配接請求包。

• 第二次握手

伺服器收到用戶端發過來的TCP封包，由SYN=1知道用戶端要求建立聯機，向用戶端發送一個SYN=1，ACK=1的TCP封包，将确認序号設定為用戶端的序列号加1。

• 第三次握手

用戶端接收到伺服器發過來的包後檢查确認序列号是否正确，即第一次發送的序号+1，以及标志位ACK是否為1。若正确則再次發送确認包，ACK标志為1。連結建立成功，可以發送資料了。

一次特殊的HTTP請求

緊接着是一次Http請求（第四個包），說明Http的确是使用Tcp建立連接配接的。

先來看傳輸層（Tcp）: PSH（推送比特）置1，ACK置1，PSH置1說明開始發送資料，同時發送資料ACK要置1，因為需要接收到這個資料包的端給予确認。PSH為1的情況，一般隻出現在 DATA内容不為0的包中，也就是說PSH為1表示的是有真正的TCP資料包内容被傳遞。

再來看應用層（Http）：這是一次特殊的Http請求，為什麼是一次特殊的Http請求呢？Http請求頭中Connection:Upgrade Upgrade:websocket,Upgrade代表更新到較新的Http協定或者切換到不同的協定。很明顯WebSocket使用此機制以相容的方式與HTTP伺服器建立連接配接。WebSocket協定有兩個部分：握手建立更新後的連接配接，然後進行實際的資料傳輸。首先，用戶端通過使用Upgrade: WebSocket和Connection: Upgrade頭部以及一些特定于協定的頭來請求WebSocket連接配接，以建立正在使用的版本并設定握手。伺服器，如果它支援協定，回複與相同Upgrade: WebSocket和Connection: Upgrade标題，并完成握手。握手完成後，資料傳輸開始。這些資訊在前面的Chrome控制台中也可以看到。

請求：

響應：

響應狀态碼 101 表示伺服器已經了解了用戶端的請求，在發送完這個響應後，伺服器将會切換到在Upgrade請求頭中定義的那些協定。

由此我們可以總結出：

Websocket協定本質上是一個基于TCP的協定。建立連接配接需要握手，用戶端（浏覽器）首先向伺服器（web server）發起一條特殊的http請求，web server解析後生成應答到浏覽器，這樣子一個websocket連接配接就建立了，直到某一方關閉連接配接。

Websocket的世界

通信協定格式是WebSocket格式，伺服器端采用Tcp Socket方式接收資料，進行解析，協定格式如下：

首先我們需要知道資料在實體層，資料鍊路層是以二進制進行傳遞的，而在應用層是以16進制位元組流進行傳輸的。

第一個位元組：

FIN:1位，用于描述消息是否結束，如果為1則該消息為消息尾部,如果為零則還有後續資料包;

RSV1,RSV2,RSV3：各1位，用于擴充定義的,如果沒有擴充約定的情況則必須為0

OPCODE:4位，用于表示消息接收類型，如果接收到未知的opcode，接收端必須關閉連接配接。

Webdocket資料幀中OPCODE定義：

0x0表示附加資料幀

0x1表示文本資料幀

0x2表示二進制資料幀

0x3-7暫時無定義，為以後的非控制幀保留

0x8表示連接配接關閉

0x9表示ping

0xA表示pong

0xB-F暫時無定義，為以後的控制幀保留

第二個位元組：

MASK:1位，用于辨別PayloadData是否經過掩碼處理，用戶端發出的資料幀需要進行掩碼處理，是以此位是1。資料需要解碼。

PayloadData的長度：7位，7+16位，7+64位

如果其值在0-125，則是payload的真實長度。

如果值是126，則後面2個位元組形成的16位無符号整型數的值是payload的真實長度。

如果值是127，則後面8個位元組形成的64位無符号整型數的值是payload的真實長度。

上圖是用戶端發送給服務端的資料包，其中PayloadData的長度為二進制：01111110——>十進制：126；如果值是126，則後面2個位元組形成的16位無符号整型數的值是payload的真實長度。也就是圈紅的十六進制：00C1——>十進制：193 byte。是以PayloadData的真實資料長度是193 bytes；

根據我們的分析，用戶端到服務端資料包的websocket幀圖應該為：

我們再來抓包分析一下伺服器到用戶端的資料包：

可以發現伺服器發送給用戶端的資料包中第二個位元組中MASK位為0，這說明伺服器發送的資料幀未經過掩碼處理，這個我們從用戶端和服務端的資料包截圖中也可以發現，用戶端的資料被加密處理，而服務端的資料則沒有。（如果伺服器收到用戶端發送的未經掩碼處理的資料包，則會自動斷開連接配接；反之，如果用戶端收到了服務端發送的經過掩碼處理的資料包，也會自動斷開連接配接）。

掩碼處理：

未掩碼處理：

根據我們的分析，服務端到用戶端資料包的websocket幀圖應該為：

TCP KeepAlive

如上圖所示，TCP保活封包總是成對出現，包括TCP保活探測封包和TCP保活探測确認封包。

TCP保活探測封包是将之前TCP封包的确認序列号減1，并設定1個位元組，内容為“00”的應用層資料，如下圖所示：

TCP保活探測确認封包就是對保活探測封包的确認，其封包格式如下：

因為Websocket通過Tcp Socket方式工作，現在考慮一個問題，在一次長連接配接中，伺服器怎麼知道消息的順序呢？這就涉及到tcp的序列号（Sequence Number）和确認号（Acknowledgment Number）。我的了解是序列号是發送的資料長度；确認号是接收的資料長度。這樣講比較抽象，我們從TCP三向交握開始（結合下圖）詳細分析一下。

包1：

TCP會話的每一端的序列号都從0開始，同樣的，确認号也從0開始，因為此時通話還未開始，沒有通話的另一端需要确認

包2：

服務端響應用戶端的請求，響應中附帶序列号0（由于這是服務端在該次TCP會話中發送的第一個包，是以序列号為0）和相對确認号1（表明服務端收到了用戶端發送的包1中的SYN）。需要注意的是，盡管用戶端沒有發送任何有效資料，确認号還是被加1，這是因為接收的包中包含SYN或FIN标志位。

包3：

和包2中一樣，用戶端使用确認号1響應服務端的序列号0，同時響應中也包含了用戶端自己的序列号（由于服務端發送的包中确認收到了用戶端發送的SYN，故用戶端的序列号由0變為1）此時，通信的兩端的序列号都為1。

包4：用戶端——>伺服器

這是流中第一個攜帶有效資料的包（确切的說，是用戶端發送的HTTP請求），序列号依然為1，因為到上個包為止，還沒有發送任何資料，确認号也保持1不變，因為用戶端沒有從服務端接收到任何資料。需要注意的是，包中有效資料的長度為505位元組

包5：伺服器——>用戶端

當上層處理HTTP請求時，服務端發送該包來确認用戶端在包4中發來的資料，需要注意的是，确認号的值增加了505（505是包4中有效資料長度），變為506，簡單來說，服務端以此來告知用戶端端，目前為止，我總共收到了506位元組的資料，服務端的序列号保持為1不變。

包6：伺服器——>用戶端

這個包标志着服務端傳回HTTP響應的開始，序列号依然為1，因為服務端在該包之前傳回的包中都不帶有有效資料，該包帶有129位元組的有效資料。

包7：

由于上個資料包的發送，TCP用戶端的确認序列号增長至130，從服務端接收了129位元組的資料，用戶端的确認号由1增長至130

了解了序列号和确認序列号是怎麼工作的之後，我們也就知道“TCP保活探測封包是将之前TCP封包的确認序列号減1，并設定1個位元組”為什麼要這麼搞了。減一再加一，是為了保證一次連接配接中keep alive不影響序列号和确認序列号。Keep alive 中的1byte 00的資料并不是真正要傳遞的資料，而是tcp keep alive約定俗稱的規則。

總結：

WebSocket 是一個獨立的基于 TCP 的協定，它與 HTTP 之間的唯一關系就是它的握手請求可以作為一個更新請求（Upgrade request）經由 HTTP 伺服器解釋。再嚴謹一點:WebSocket是一個網絡通訊協定, 隻要了解上面的資料幀格式和握手流程, 都可以完成基于websokect的即時通訊。

轉載于:https://www.cnblogs.com/songwenjie/p/8575579.html
