基于單片機的空氣品質(PM2.5)監測系統設計(#0423)

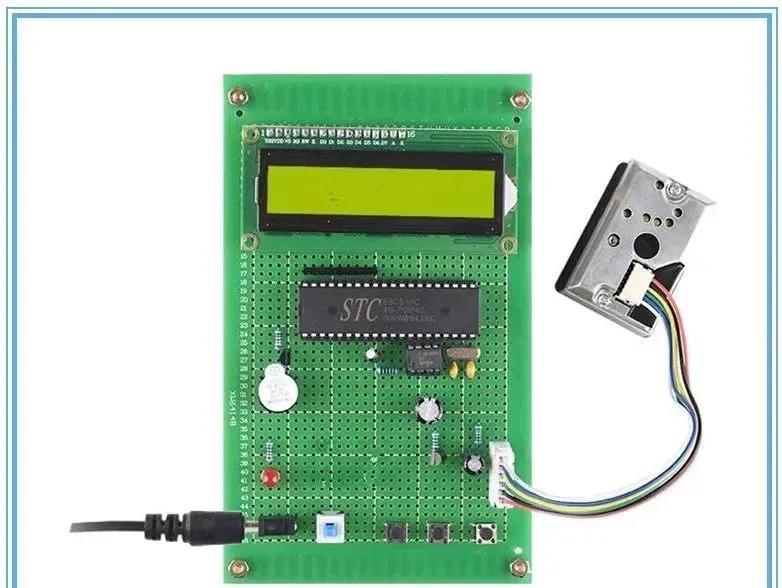

近年來國内外霧霾天氣肆虐,人們也開始逐漸重視起對PM2.5的檢測技術的相關研究。本文詳細論述了國内外PM2.5空氣品質檢測的研究現狀,在分析和總結研究現狀的基礎上,結合日常生産生活中對PM2.5空氣品質檢測的需求,人性化智能化地設計出了這套基于單片機的PM2.5空氣品質檢測系統。

功能描述

1、采用51單片機作為核心控制單元;

2、采用粉塵傳感器(GP2Y1010AU0F)檢測粉塵濃度;

3、通過ADC0832将模拟信号轉化為數字信号,傳送給單片機讀取并處理;

4、采用LCD1602液晶進行資料顯示;

5、當濃度超标時進行蜂鳴器+LED聲光報警;

6、采用按鍵對濃度報警門檻值進行設定;

基于單片機的空氣品質(PM2.5)監測系統設計(#0423)

按鍵說明

K1:設定鍵,進入門檻值設定界面;

K2:加鍵,濃度報警值+1操作;

K3:減鍵,濃度報警值-1操作;

整體方案

根據設計好的相應系統方案和標明的器件,設計了包括主要制器電路、粉塵傳感器電路、模數轉換電路、液晶顯示電路、按鍵電路、電源時鐘電路、聲光報警電路的系統框圖。

基于單片機的空氣品質(PM2.5)監測系統設計(#0423)

電路設計

采用Altium Designer作為電路設計工具。Altium Designer通過把原理圖設計、PCB繪制編輯、拓撲邏輯自動布線、信号完整性分析和設計輸出等技術的完美融合,為設計者提供了全新的設計解決方案,使設計者可以輕松進行設計,熟練使用這一軟體必将使電路設計的品質和效率大大提高。

基于單片機的空氣品質(PM2.5)監測系統設計(#0423)

單片機管腳說明:

P0端口(P0.0-P0.7):P0口為一個8位漏極開路雙向I/O口,每個引腳可吸收8TTL門電流。當P1口的管腳第一次寫1時,被定義為高阻輸入。P0能夠用于外部程式資料存儲器,它可以被定義為資料/位址的第八位。在FIASH程式設計時,P0 口作為原碼輸入口,當FIASH進行校驗時,P0輸出原碼,此時P0外部必須被拉高。

P1端口(P1.0-P1.7):P1口是一個内部提供上拉電阻的8位雙向I/O口,P1口緩沖器能接收輸出4TTL門電流。P1口管腳寫入1後,被内部上拉為高電平,可用作輸入,P1口被外部下拉為低電平時,将輸出電流,這是由于内部上拉的緣故。在FLASH程式設計和校驗時,P1口作為第八位位址接收。

P2端口(P2.0-P2.7):P2口為一個内部上拉電阻的8位雙向I/O口,P2口緩沖器可接收,輸出4個TTL門電流,當P2口被寫“1”時,其管腳被内部上拉電阻拉高,且作為輸入。并是以作為輸入時,P2口的管腳被外部拉低,将輸出電流。這是由于内部上拉的緣故。P2口,用于外部程式存儲器或16位位址外部資料存儲器進行存取時,P2口輸出位址的高八位。在給出位址“1”時,它利用内部上拉優勢,當對外部八位位址資料存儲器進行讀寫時,P2口輸出其特殊功能寄存器的内容。P2口在FLASH程式設計和校驗時接收高八位位址信号和控制信号。

P3端口(P3.0-P3.7):P3口管腳是一個帶有内部上拉電阻的8位的雙向I/O端口,可接收輸出4個TTL門電流。當P3口寫入“1”後,它們被内部上拉為高電平,并用作輸入。作為輸入端時,由于外部下拉為低電平,P3口将輸出電流(ILL)。P3口同時為閃爍程式設計和程式設計校驗接收一些控制信号。

VCC(40):供電電壓,其工作電壓為5V。

GND(20):接地。

RST(9):複位輸入。在振蕩器運作時,有兩個機器周期(24個振蕩周期)以上的高電平出現在此引腳時,将使單片機複位,隻要這個引腳保持高電平,51晶片便循環複位。複位後P3.0-P3.7口均置1,引腳表現為高電平,程式計數器和特殊功能寄存器SFR全部清零。當複位腳由高電平變為低電平時,晶片為ROM的00H處開始運作程式。複位操作不會對内部RAM有所影響。

ALE/PROG (30):當通路外部存儲器時,位址鎖存允許的輸出電平用于鎖存位址的地低位位元組。在FLASH程式設計期間,此引腳用于輸入程式設計脈沖。在平時,ALE端以不變的頻率周期輸出正脈沖信号,此頻率為振蕩器頻率的1/6。是以它可用作對外部輸出的脈沖或用于定時目的。然而要注意的是:每當用作外部資料存儲器時,将跳過一個ALE脈沖。如果想禁止ALE的輸出可在SFR8EH位址上置0。此時, ALE隻有在執行MOVX,MOVC指令是ALE才起作用。另外,該引腳被略微拉高。如果微處理器在外部執行狀态ALE禁止,則置位無效。

PSEN(29):外部程式存儲器的選通信号。在由外部程式存儲器取指令期間,每個機器周期兩次PSEN有效。但在通路外部資料存儲器時,這兩次有效的PSEN信号将不出現。

XTAL1(19):來自反向振蕩放大器的輸入及内部時鐘工作電路的輸入。

XTAL2(18):來自反向振蕩器的輸出。

EA/VPP(31):當EA保持低電平時,則在此期間外部程式存儲器(0000H-FFFFH),不管是否有内部程式存儲器。注意加密方式1時,EA将内部鎖定為RESET;當EA端保持高電平時,此間内部程式存儲器。在FLASH程式設計期間,此引腳也用于施加12V的程式設計電源(VPP)。

仿真設計

主程式設計

void main()
{
//  while(1);
    LCD1602_init();  //LCD初始化
    Init_EEPROM_dat();  //初始化資料 将儲存到EEPROM中的資料讀出
    beep=1;  //關蜂鳴器
    GotoXY(0,0);    //設定顯示資料位址  列位,行
    Print("PM2.5:     mg/m3");    //PM2.5空氣品質指數
    GotoXY(0,1);    //設定顯示資料位址  列位,行
    Print("Alarm:     mg/m3");
    covert_PM2_5(Alarm_DUST);  //PM2.5報警值轉換顯示
    LCD1602_Print(6,1,&PM_buf[0]);   //顯示PM2.5報警值
    PM2_5_LED=0;  //關閉傳感器LED
    InitTimer0();//初始化定時器  PM2_5采樣定時
    while(1)
    {
        scan_key();  //按鍵掃描程式
        if(set_flag==0)
        {
            if(PM2_5_flag==1)
            {
                PM2_5_flag=0;
                DUST=median(ADC_Get,10);//冒泡排序,10次 求取中值
                DUST_Value=(DUST/256.0)*5000;   //轉化成電壓值mv 8位A/D
                DUST_Value=DUST_Value*0.172-0.0999;//固體懸浮顆粒濃度計算  (V-0.0356)*120000
                if(DUST_Value<0)  DUST_Value=0;
                if(DUST_Value>650)  DUST_Value=650;  //限位
                DUST=(uint)DUST_Value;
                TH0=0xDA;//定時9.68ms  12MHz
                TL0=0x30;
                ET0=1;
                TR0=1;
                time_count++;
                if(time_count>=10)   //每隔大約500ms,更新一次顯示資料
                {
                    time_count=0;
                    if(DUST>Alarm_DUST)    //判斷報警
                    {
                        alarm_flag=1;
                        beep=0;  //開蜂鳴器
                    }
                    else
                    {
                        alarm_flag=0;
                        beep_flag=0;
                        beep=1;  //關蜂鳴器
                    }
                    covert_PM2_5(DUST);  //PM2.5值轉換顯示
                    LCD1602_Print(6,0,&PM_buf[0]);   //顯示PM2.5值
                }
            }
        }
    }
}
