一、為什麼要适配
由于Android系統的開放性，任何使用者、開發者、硬體廠商、營運商都可以對Android系統和硬體進行定制，修改成他們想要的樣子。
那麼這種“碎片化”到達什麼程度呢？
以上每一個矩形都代表一種機型，且它們螢幕尺寸、螢幕分辨率大相徑庭。随着Android裝置的增多，裝置碎片化、系統碎片化、螢幕尺寸碎片化、螢幕碎片化的程度也在不斷加深。
備注：
1. Android系統碎片化：基于Google原生系統，小米定制的MIUI、魅族定制的flyme、華為定制的EMUI等等；
2. Android機型螢幕尺寸碎片化：5寸、5.5寸、6寸等等；
3. Android螢幕分辨率碎片化：320x480、480x800、720x1280、1080x1920等；
當Android系統、螢幕尺寸、螢幕密度出現碎片化的時候，就很容易出現同一進制素在不同手機上顯示不同的問題。試想一下這麼一個場景：
為4.3寸螢幕準備的UI設計圖，運作在5.0寸的螢幕上，很可能在右側和下側存在大量的空白；而5.0寸的UI設計圖運作到4.3寸的裝置上，很可能顯示不下。
為了保證使用者獲得一緻的使用者體驗效果,使得某一進制素在Android不同尺寸、不同分辨率的、不同系統的手機上具備相同的顯示效果，能夠保持界面上的效果一緻,我們需要對各種手機螢幕進行适配！
二、基本概念
1、像素（px）：
含義：通常所說的像素，就是CCD/CMOS上光電感應元件的數量，一個感光元件經過感光，光電信号轉換，A/D轉換等步驟以後，在輸出的照片上就形成一個點，我們如果把影像放大數倍，會發現這些連續色調其實是由許多色彩相近的小方點所組成，這些小方點就是構成影像的最小機關“像素”（Pixel）。簡而言之，像素就是手機螢幕的最小構成單元。
機關：px（pixel），1px = 1像素點
一般情況下UI設計師的設計圖會以px作為統一的計量機關。
2、分辨率：
含義：手機在橫向、縱向上的像素點數總和
一般描述成 寬高 ，即橫向像素點個數 縱向像素點個數（如1080 x 1920）。
機關：px（pixel），1px = 1像素點
3、螢幕尺寸（in）：
含義：手機對角線的實體尺寸
機關 英寸（inch），一英寸大約2.54cm
常見的尺寸有4.7寸、5寸、5.5寸、6寸
4、螢幕像素密度（dpi）：
含義：每英寸的像素點數。
例如每英寸内有160個像素點，則其像素密度為160dpi。
機關：dpi（dots per inch）
計算公式： 像素密度 = 像素 / 尺寸 （dpi = px / in）
标準螢幕像素密度（mdpi）： 每英寸長度上還有160個像素點（160dpi），即稱為标準螢幕像素密度（mdpi）。
Android螢幕尺寸

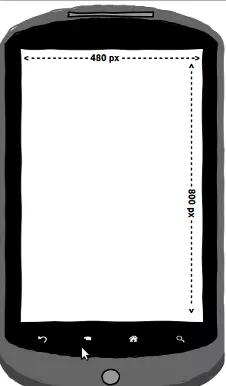

螢幕尺寸指的是螢幕的寬和高，Android中用一般用px為機關來指螢幕的寬高，比如說480*800的手機，指的就是width=480px，height=800px。
螢幕密度（Screen density）
螢幕密度指的是機關面積上的像素點的個數。像素點（pixel）螢幕上最小的顯示區域，不同分辨率的手機上像素點的大小不一樣，同樣尺寸的螢幕像素點越大螢幕上的像素點總數越少，分辨率越低，像素點越小，螢幕上像素點個數越多，分辨率越高。如下圖所示：
同樣大小的螢幕上同樣大小的a，左邊的像素點大，是以a所包含的像素點就少，分辨率就低，右邊像素點小，a包含的像素點數量多是以分辨率更高。下面的圖更加清晰的表現了像素點大小和分辨率的關系。
在面加1inch*1inch的螢幕上像素點越大像素點的總數越少，是以分辨率越低。
Android中尺寸機關以及關聯
Android開發中會遇到各種機關：
- px Pixels - 對應螢幕上的一個像素，像素的大小和手機有關一般不同分辨率的手機像素大小也不同。
- in Inches - 螢幕的實體尺寸. 1 Inch = 2.54 cm
- dp 或者dip
Density-independent Pixels，是和螢幕像素點密度相關的抽象機關，google官方規定在1 inch*1inch的面積上有160px的情況下1px=1dp，也就是說160dpi情況下1dp的大小和1px的大小相同。如果1 inch *1inch上像素點個數有240個也就是240dpi，此時1dp=1/160/(1/240px)=240/160px=1.5px. 是以dp與px的換算方法如下：
px = dp * (dpi / 160)
複制代碼
分辨率和螢幕密度以及像素大小之間的關系如下圖：
在Android中直接使用px作機關的問題
如果在布局中直接使用px來做機關會有什麼問題，如下圖，在圖中a的寬度為2px，高度為2px，在左圖中由于像素點比右圖像素點大，是以作圖中的a明顯比右圖中的a大。
要使在不同分辨率的螢幕上顯示圖檔的大小一樣，那麼肯定不能用px來做機關，如果使用dp來做機關呢，左右圖都是2dp*2dp，此時左右圖大小相等，因為1dp在不同的螢幕上大小相同，而1px在不同的螢幕上大小不同。
下面來看下在Android中為什麼要在不同的分辨率的目錄下放大小不同的圖：比如在drawable，drawable-hdpi,drawable-xhdpi,drawable-xxhdpi,drawable-xxxhdpi目錄下圖檔大小不一樣：
為什麼在MDPI中圖像的大小是XXHDPI中圖像大小的1/4呢？原理是這樣的，在160dpi中1dp=1px1，而在640dpi中1dp=4px2，也就是說1px1=4px2，也就是說160dpi中一個像素大小是640dpi中一個像素大小的4倍，是以MDPI中的圖像看起來比XXXHDPI的圖像小4倍，但是由于MDPI中每個像素比XXXHDPI大4倍，是以顯示在螢幕上後大小是一樣的。
注意在Android中所有的尺寸機關最後都是轉化為px後再顯示的，因為螢幕顯示的基本機關就是px
源碼中dp轉換px的公式
private float dipToPx(float dip) {
return TypedValue.applyDimension(TypedValue.COMPLEX_UNIT_DIP, dip,
getResources().getDisplayMetrics());
}
public static float applyDimension(int unit, float value,
DisplayMetrics metrics)
{
switch (unit) {
case COMPLEX_UNIT_PX:
return value;
case COMPLEX_UNIT_DIP:
return value * metrics.density;
case COMPLEX_UNIT_SP:
return value * metrics.scaledDensity;
case COMPLEX_UNIT_PT:
return value * metrics.xdpi * (1.0f/72);
case COMPLEX_UNIT_IN:
return value * metrics.xdpi;
case COMPLEX_UNIT_MM:
return value * metrics.xdpi * (1.0f/25.4f);
}
return 0;
}
最後
如果你看到了這裡，覺得文章寫得不錯就給個贊呗！歡迎大家評論讨論！如果你覺得那裡值得改進的，請給我留言。一定會認真查詢，修正不足，定期免費分享技術幹貨。謝謝！
