Fastdfs分布式檔案系統原理淺析

文章目錄

• • • 1、fastdfs檔案系統原理簡述
    • 2、storage server狀态
    • • 2.1 組内新增加一台storage server A時，由系統自動完成已有資料同步，處理邏輯如下：
      • • 第一步：
        • 第二步：
        • 第三步：
        • 第四步：
    • 3、同步時間管理
    • 4、Binlog檔案
    • 5、Storage Server具體同步過程
    • 6、上傳和下載下傳流程
    • 7、參考

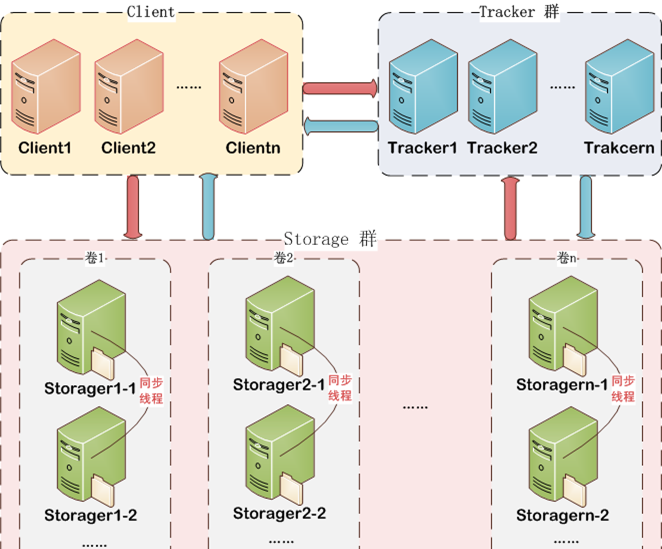

1、fastdfs檔案系統原理簡述

tracker server的配置檔案中沒有出現storage server，而storage server的配置檔案中會列舉出所有的tracker server。

這就決定了storage server和tracker server之間的連接配接由storage server主動發起，storage server為每個tracker server啟動一個線程進行連接配接和通訊。

tracker server會在記憶體中儲存storage分組及各個組下的storage server，并将連接配接過自己的storage server及其分組

儲存到檔案中，以便下次重新開機服務時能直接從本地磁盤中獲得storage相關資訊。storage server會在記憶體中記錄本組的所有伺服器，

并将伺服器資訊記錄到檔案中。tracker server和storage server之間互相同步storage server清單：

1. 如果一個組内增加了新的storage server或者storage server的狀态發生了改變，tracker server都會将storage server清單同步給該組内的所有storage server。以新增storage server為例，因為新加入的storage server主動連接配接tracker server，tracker server發現有新的storage server加入，就會将該組内所有的storage server傳回給新加入的storage server，并重新将該組的storage server清單傳回給該組内的其他storage server；
2. 如果新增加一台tracker server，storage server連接配接該tracker server，發現該tracker server傳回的本組storage server清單比本機記錄的要少，就會将該tracker server上沒有的storage server同步給該tracker server。

同一組内的storage server之間是對等的，檔案上傳、删除等操作可以在任意一台storage server上進行。檔案同步隻在同組内的storage server之間進行，采用push方式，即源伺服器同步給目标伺服器。以檔案上傳為例，假設一個組内有3台storage server A、B和C，檔案F上傳到伺服器B，由B将檔案F同步到其餘的兩台伺服器A和C。我們不妨把檔案F上傳到伺服器B的操作為源頭操作，在伺服器B上的F檔案為源頭資料；檔案F被同步到伺服器A和C的操作為備份操作，在A和C上的F檔案為備份資料。

同步規則總結如下：

1. 隻在本組内的storage server之間進行同步；
2. 源頭資料才需要同步，備份資料不需要再次同步，否則就構成環路了；
3. 上述第二條規則有個例外，就是新增加一台storage server時，由已有的一台storage server将已有的所有資料（包括源頭資料和備份資料）同步給該新增伺服器；

2、storage server狀态

FDFS_STORAGE_STATUS_INIT      :初始化，尚未得到同步已有資料的源伺服器
FDFS_STORAGE_STATUS_WAIT_SYNC :等待同步，已得到同步已有資料的源伺服器
FDFS_STORAGE_STATUS_SYNCING   :同步中
FDFS_STORAGE_STATUS_DELETED   :已删除，該伺服器從本組中摘除（注：本狀态的功能尚未實作）
FDFS_STORAGE_STATUS_OFFLINE   :離線
FDFS_STORAGE_STATUS_ONLINE    :線上，尚不能提供服務
FDFS_STORAGE_STATUS_ACTIVE    :線上，可以提供服務


2.1 組内新增加一台storage server A時，由系統自動完成已有資料同步，處理邏輯如下：

第一步：

storage server A連接配接tracker server，tracker server将storage server A的狀态設定為FDFS_STORAGE_STATUS_INIT。storage server A詢問追加同步的源伺服器和追加同步截至時間點，如果該組内隻有storage server A或該組内已成功上傳的檔案數為0，則沒有資料需要同步，storage server A就可以提供線上服務，此時tracker将其狀态設定為FDFS_STORAGE_STATUS_ONLINE，否則tracker server将其狀态設定為FDFS_STORAGE_STATUS_WAIT_SYNC，進入第二步的處理；

第二步：

假設tracker server配置設定向storage server A同步已有資料的源storage server為B。同組的storage server和tracker server通訊得知新增了storage server A，将啟動同步線程，并向tracker server詢問向storage server A追加同步的源伺服器和截至時間點。storage server B将把截至時間點之前的所有資料同步給storage server A；而其餘的storage server從截至時間點之後進行正常同步，隻把源頭資料同步給storage server A。到了截至時間點之後，storage server B對storage server A的同步将由追加同步切換為正常同步，隻同步源頭資料；

第三步：

storage server B向storage server A同步完所有資料，暫時沒有資料要同步時，storage server B請求tracker server将storage server A的狀态設定為FDFS_STORAGE_STATUS_ONLINE；

第四步：

當storage server A向tracker server發起heart beat時，tracker server将其狀态更改為FDFS_STORAGE_STATUS_ACTIVE。

3、同步時間管理

從上面了解了fastdfs檔案系統中組内的多個storage server之間同步的機制，那檔案同步是什麼時候進行呢？是檔案上傳成功後，其它的storage server才開始同步，其它的storage server怎麼去感覺，tracker server是怎麼通知storage server呢？

當一個檔案上傳成功後，用戶端馬上發起對該檔案下載下傳請求（或删除請求）時，tracker是如何標明一個适用的存儲伺服器呢？

其實每個存儲伺服器都需要定時将自身的資訊上報給tracker，這些資訊就包括了本地同步時間（即，同步到的最新檔案的時間戳）。

而tracker根據各個存儲伺服器的上報情況，就能夠知道剛剛上傳的檔案，在該存儲組中是否已完成了同步。在storage server中這些資訊是

以Binlog檔案的形式存在的。

4、Binlog檔案

當Storaged server啟動時會建立一個 base_path/data/sync 同步目錄，該目錄中的檔案都是和同組内的其它 Storaged server之間的同步狀态檔案，如192.168.1.2_23001.mark、 192.168.1.3_23001.mark、 binlog.000、binlog_index.dat；

Binlog檔案内容：在該檔案中是以binlog日志組成，比如：

1653482441 c M00/00/00/wKgCU2KOI8mAQ45iAAI2W1kwaRk715.jpg

1653482449 C M00/00/00/wKgCU2KOI9GAUF7DAAIFk_wQ4xI485.jpg

1653482449 d M00/00/00/wKgCU2KOI9GAJ6qIAABe0Hy7THE119.jpg

1653495360 D M00/00/00/wKgCU2KOVkCAA7jEAARNo91NgIc894.jpg

其中的每一條記錄都是使用空格符分成三個字段，分别為：

第一個字段 表示檔案upload時間戳 如：1653482441

第二個字段 表示檔案執行操作，值為下面幾種:

C表示源建立、c表示副本建立

A表示源追加、a表示副本追加

D表示源删除、d表示副本删除

T表示源Truncate、t表示副本Truncate

其中源表示用戶端直接操作的那個Storage即為源，其他的Storage都為副本.

第三個字段 表示檔案辨別， 如：M00/00/00/wKgCU2KOVkCAA7jEAARNo91NgIc894.jpg

5、Storage Server具體同步過程

Storaged server之間的同步都是由一個獨立線程負責的，這個線程中的所有操作都是以同步方式

執行的。比如一組伺服器有A、B、C三台機器，那麼在每台機器上都有兩個線程負責同步，如A機器，線程1負責同步資料到B，線程2負責同步資料到C。每個同步線程負責到一台Storage的同步，以阻塞方式進行。

以IP為192.168.1.1的Storaged severe的伺服器為例，它的同步目錄下有192.168.1.2_23001.mark、192.168.1.3_23002.mark、binlog.100等檔案。

現在192.168.1.1向192.168.1.2同步資料：

1. 打開對應92.168.1.2的mark檔案(192.168.1.2_23001.mark)，從中讀取binlog_index、binlog_offset兩個字段值，如取到值為：0、1000，那麼就打開binlog.000檔案，seek到1000這個位置。
2. 進入一個while循環，嘗試着讀取一行，若讀取不到則睡眠等待。若讀取到一行，并且該行的操作方式為源操作，如C、A、D、T（大寫的都是），則将該行指定的操作同步給對方（非源操作不需要同步），同步成功後更新binlog_offset标志，該值會定期寫入到192.168.1.2_23001.mark檔案之中。

6、上傳和下載下傳流程

7、參考

Chinaunix FastDFS讨論區
