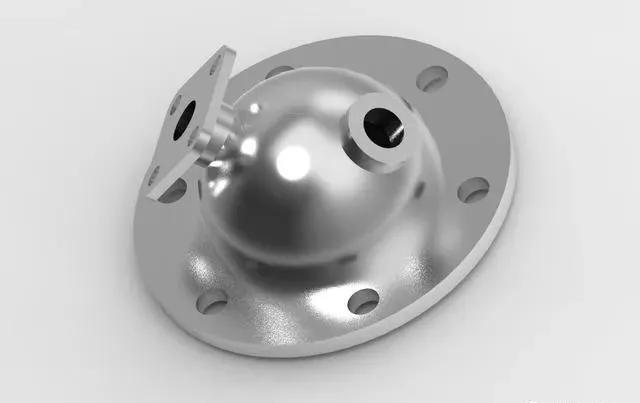

本文介紹一個機械零件（不妨将該零件稱為“半球形泵腔零件”）的模組化過程。
圖1
所用軟體：Creo Parametric 6.0。
具體步驟如下。
步驟1 建立實體零件檔案
建立一個使用mmns_part_solid公制模闆的實體零件檔案。
步驟2 建立旋轉實體特征
單擊"旋轉"按鈕，選擇FRONT基準平面作為草繪平面，繪制如圖2所示的旋轉截面和豎直幾何中心線，單擊"确定"按鈕。
圖2
預設旋轉角度為360°，單擊"确定"按鈕，完成建立如圖3所示的旋轉實體特征。
圖3
步驟3 建立基準軸特征
建立的基準軸特征A_2如圖4所示。
圖4
步驟4 建立基準平面DTM1
如圖5所示。
圖5
步驟5 建立基準平面DTM2
如圖6所示。
圖6
步驟6 建立拉伸1特征
以剛建立的DTM2基準平面為草繪平面，繪制如圖7所示的拉伸截面。
圖7
拉伸厚度和拉伸深度方向等設定如圖8所示，單擊"确定"按鈕。
圖8
步驟7 建立拉伸2特征
單擊"拉伸"按鈕，選擇方形拉伸實體的相對上層的方形面作為草繪平面，繪制如圖9所示的拉伸截面，單擊"确定"按鈕。
圖9
在"拉伸"頁籤上設定如圖10所示的選項和參數等，單擊"确定"按鈕。
圖10
步驟8 建立旋轉實體特征
以FRONT基準平面作為旋轉特征的草繪平面，繪制如圖11所示的旋轉截面和幾何中心線。
圖11
在"旋轉"頁籤設定如圖12所示，單擊"确定"按鈕。
圖12
步驟9 旋轉切除
單擊"旋轉"按鈕，接着在"旋轉"頁籤上單擊"移除材料"按鈕。
選擇FRONT基準平面作為草繪平面，繪制如圖13所示的旋轉截面和一條幾何中心線。
圖13
此時，"旋轉"頁籤如圖14所示，單擊"确定"按鈕。
圖14
步驟10 建立孔1特征
建立孔1特征的設定如圖15所示。
圖15
步驟11 建立孔2特征
建立孔2特征的設定如圖16所示。
圖16
步驟12 建立孔3特征
建立孔3特征的設定如圖17所示。
圖17
步驟13 建立陣列特征
建立軸陣列，如圖18所示。
圖18
步驟14 建立倒圓角
建立如圖19所示的倒圓角。
圖19
步驟15 拉伸切除
單擊"拉伸"按鈕，接着在"拉伸"頁籤上單擊"移除材料"按鈕，選擇如圖20所示的實體端面作為草繪平面。
圖20
繪制如圖21所示的拉伸截面，單擊"确定"按鈕。
圖21
指定拉伸到的實體面，如圖22所示，然後單擊"确定"按鈕。
圖22
至此，完成本零件設計，模型效果如圖23所示。
圖23
