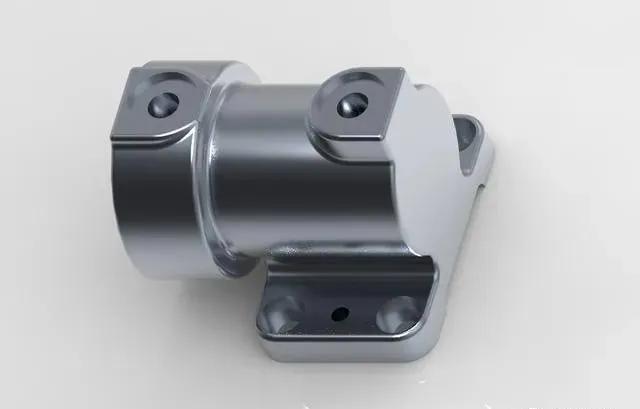

缸體零件是比較常見的機械零件，本文介紹如圖1所示的缸體零件是如何在Creo Parametric 6.0來的。使用的模組化工具并不多，主要是"拉伸""孔""旋轉""陣列"“基準軸”“基準平面”和"倒圓角"等。
圖1
圖2為案例缸體的另一個視角。
圖2
該缸體零件的模組化過程如下。使用軟體版本為Creo Parametric 6.0/5.0 。
步驟1 建立實體零件檔案
建立一個使用mmns_part_solid公制模闆的實體零件檔案。
步驟2 建立一個拉伸基本體
單擊"拉伸"按鈕，在"拉伸"頁籤打開"放置"滑出面闆，單擊"定義"按鈕，選擇RIGHT基準平面作為草繪平面，選擇TOP基準平面為"上"方向參考，單擊"草繪"按鈕，繪制所需的拉伸截面。之後設定深度選項為"對稱"，拉伸深度為60，如圖3所示。
圖3
步驟3 以拉伸的方式在一邊拉伸一個圓環
如圖4所示。
圖4
步驟4 繼續建立拉伸特征
如圖5所示。
圖5
步驟5 建立拉伸凸台
單擊"拉伸"按鈕，接着在"拉伸"頁籤上打開"放置"滑出面闆，單擊"定義"按鈕，彈出"草繪"對話框。在功能區右側區域單擊"基準"|"平面"按鈕，選擇最低實體面，向上偏移75，如圖6所示，單擊"确定"按鈕。
圖6
以該内部基準平面為草繪平面，繪制如圖7所示的拉伸截面，單擊"确定"按鈕。
圖7
拉伸設定如圖8所示。
圖8
步驟6 建立一個沉頭孔
如圖9所示。
圖9
步驟7 陣列
對沉頭孔進行陣列操作，如圖10所示。
圖10
步驟8 建立倒圓角
建立倒圓角，如圖11所示。
圖11
步驟9 建立一基準軸
單擊"基準軸"按鈕，選擇一圓柱曲面建立如圖12所示的基準軸。
圖12
步驟10 建立一個直孔
建立如圖13所示的直孔。
圖13
步驟11 建立螺紋孔
如圖14所示。
圖14
步驟12 建立旋轉實體
以FRONT基準平面為草繪平面，繪制如圖15所示的旋轉截面來建立360°的旋轉實體。
圖15
步驟13 繼續建立一個帶沉頭的螺紋孔
如圖16所示。
圖16
步驟14 建立一個草繪孔
單擊"孔"按鈕，單擊"簡單""草繪"按鈕，接着單擊"草繪器"按鈕，進入内部草繪器繪制如圖17所示的草繪孔截面。
圖17
放置及偏移參考等如圖18所示。
圖18
步驟15 鏡像草繪孔
鏡像草繪孔的結果如圖19所示。
圖19
步驟16 建立螺紋孔特征
如圖20所示。
圖20
步驟17 陣列螺紋孔
陣列螺紋孔如圖21所示。
圖21
步驟18 建立倒圓角特征
根據情況，在模型中建立R2~R4的相關倒圓角，完成效果如圖22所示。
