PPPOE撥号上網實驗

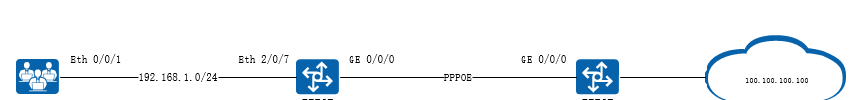

實驗拓撲

實驗描述：

企業出口裝置配置PPPOE，是的内網使用者可以通路外網。


配置規劃：

1. PPPoE CLIENT路由器：
2. ip 192.168.1.0/24為PC位址段，vlan是1，GE0/0/0接口是外網出口；
3. 路由器ETH2/0/7為二層接口，綁定vlan1，下連PC；
4. PPPOE SERVER路由器：
5. 模拟營運商的PPPOE伺服器，配置認證使用者名和密碼，配置認證位址，同時在loopback接口上配置位址模拟外網（100.100.100.1）；

配置思路：

配置解析：

PPPOE SERVER：

PPPOE位址池

1. 位址池名稱 PPPOE
2. 配置網段
3. 配置網關
4. 配置DNS

#
ip pool PPPOE
 gateway-list 221.16.1.254
 network 221.16.1.0 mask 255.255.255.0
 dns-list 221.16.1.1 114.114.114.114
#


虛模版

1. 建立虛模闆序号為 0
2. 配置PPP認證的認證模式為PAP
3. 配置接口位址即網關位址
4. 配置遠端認證用戶端的位址池

#
interface Virtual-Template0
 ppp authentication-mode pap
 remote address pool PPPOE
 ip address 221.16.1.254 255.255.255.0
#


接口引用虛模闆

1. 以太網接口引用模闆

#
interface GigabitEthernet0/0/0
 pppoe-server bind Virtual-Template 0
#


配置認證使用者名和密碼

1. 建立使用者名為pppoetest
2. 密碼為123456
3. 使用者名支援的服務為ppp

#
aaa
 local-user pppoetest password cipher 123456
 local-user pppoetest service-type ppp
#


PPPOE CLIENT：

撥号規則

1. 新增撥号規則1

#
dialer-rule
 dialer-rule 1 ip permit
#


撥号接口

1. 建立虛拟撥号口 dialer 0
2. 配置撥号名稱 test_pppoe
3. 建立撥号組 1
4. 綁定撥号組 1
5. 配置PPP認證賬戶和密碼
6. 配置IP位址為鄰居協商

#
interface Dialer0
 link-protocol ppp
 ppp pap local-user pppoetest password simple 123456
 ip address ppp-negotiate
 dialer user test_pppoe
 dialer bundle 1
 dialer-group 1
#


在實體口綁定dialer口

1. 配置pppoe用戶端撥号組 1
2. 撥号模式為自動

#
interface GigabitEthernet0/0/0
 pppoe-client dial-bundle-number 1
#


預設路由配置

1. 全局下，配置一條預設路由，且預設路由的下一跳接口為虛拟撥号接口 0

   #
   ip route-static 0.0.0.0 0.0.0.0 Dialer0
   #


2. 在虛拟接口下配置協商預設路由

   #
   interface Dialer0
    ppp ipcp default-route
   #


3. 全局下配置預設路由或者撥号接口下配置協商預設路由二選一即可

NAT配置

1. 建立位址轉換規則

   #
   acl name source_nat 2000
    step 10
    rule 10 permit source 192.168.1.0 0.0.0.255
   #


2. 到撥号接口下做Soure NAT

   #
   interface Dialer0
    nat outbound 2000
   #


調試指令

檢視撥号接口的狀态資訊

display interface Dialer 0


檢視撥号會話概要

display pppoe-client session summary


檢視路由表

clientdisplay ip routing-table


測試

PC ping 網段網關

PC ping 出口位址

PC ping 外網網關

PC ping 模拟外網位址

配置腳本：

PPPOE SERVER

[V200R003C00]
#
 sysname PPPOE_SERVER
#
ip pool PPPOE
 gateway-list 221.16.1.254
 network 221.16.1.0 mask 255.255.255.0
 dns-list 221.16.1.1 114.114.114.114
#
aaa
 authentication-scheme default
 authorization-scheme default
 accounting-scheme default
 domain default
 domain default_admin
 local-user admin password cipher %$%$K8m.Nt84DZ}e#<0`8bmE3Uw}%$%$
 local-user admin service-type http
 local-user pppoetest password cipher 123456
 local-user pppoetest service-type ppp
#
interface Virtual-Template0
 ppp authentication-mode pap
 remote address pool PPPOE
 ip address 221.16.1.254 255.255.255.0
#
interface GigabitEthernet0/0/0
 pppoe-server bind Virtual-Template 0
#
interface LoopBack1
 ip address 100.100.100.100 255.255.255.255
#
return


PPPOE CLIENT

[V200R003C00]
#
 sysname client
#
dhcp enable
#
acl name source_nat 2000
 step 10
 rule 10 permit source 192.168.1.0 0.0.0.255
#
ip pool PC
 gateway-list 192.168.1.254
 network 192.168.1.0 mask 255.255.255.0
#
 nat address-group 0 192.168.1.1 192.168.1.253
#
interface Dialer0
 link-protocol ppp
 ppp ipcp default-route
 ppp pap local-user pppoetest password simple 123456
 ip address ppp-negotiate
 dialer user test_pppoe
 dialer bundle 1
 dialer-group 1
 nat outbound 2000
#
interface Vlanif1
 ip address 192.168.1.254 255.255.255.0
 dhcp select global
#
interface Ethernet2/0/7
#
interface GigabitEthernet0/0/0
 pppoe-client dial-bundle-number 1
#
dialer-rule
 dialer-rule 1 ip permit
#
return
