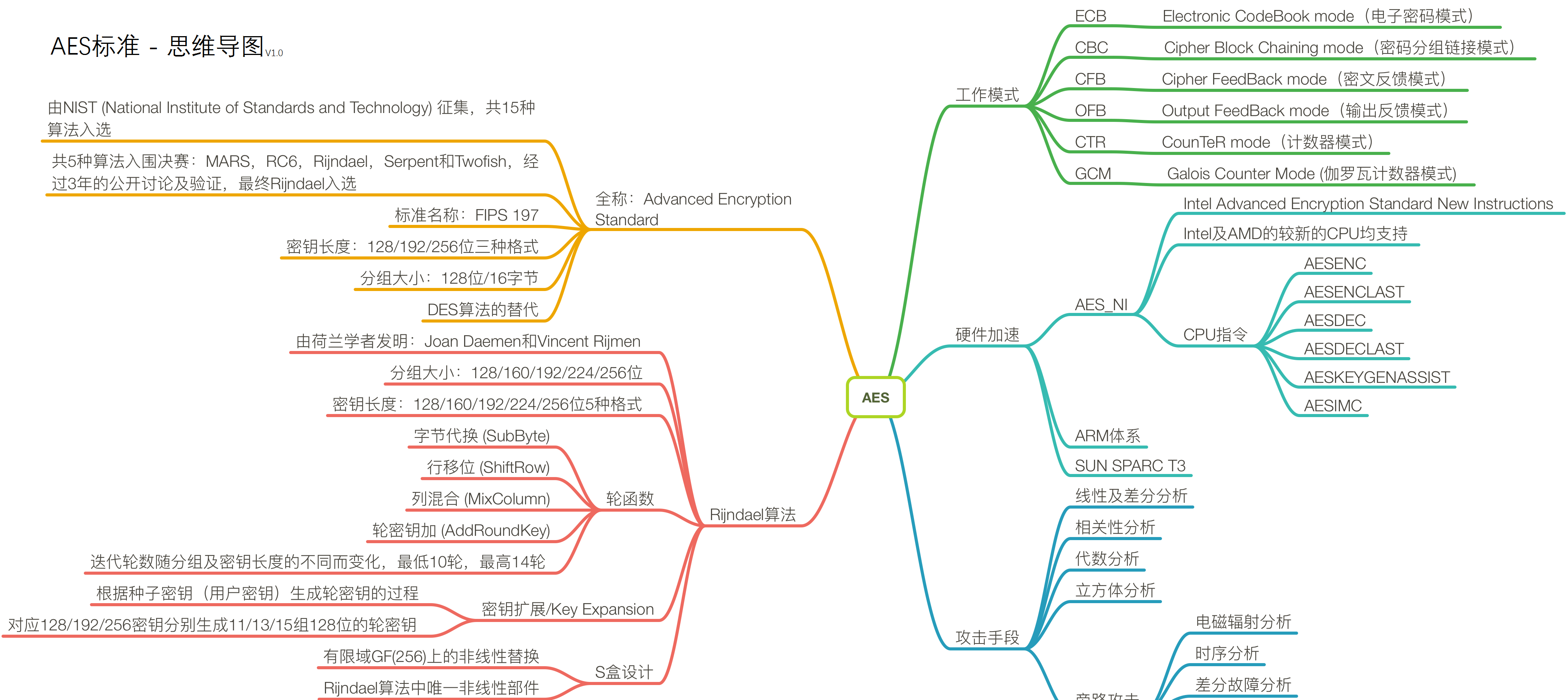

AES簡介

AES, Advanced Encryption Standard，其實是一套标準：FIPS 197，而我們所說的AES算法其實是Rijndael算法。

NIST (National INstitute of Standards and Technology) 在1997年9月12日公開征集更高效更安全的替代DES加密算法，第一輪共有15種算法入選，其中5種算法入圍了決賽，分别是MARS，RC6，Rijndael，Serpent和Twofish。又經過3年的驗證、評測及公衆讨論之後Rijndael算法最終入選。

Rijndael算法

Rijndael算法是由比利時學者Joan Daemen和Vincent Rijmen所提出的，算法的名字就由兩位作者的名字組合而成。Rijndael的優勢在于集安全性、性能、效率、可實作性及靈活性與一體。

Joan Daemen和Vincent Rijmen

AES vs Rijndael

Rijndael算法支援多種分組及密鑰長度，介于128-256之間所有32的倍數均可，最小支援128位，最大256位，共25種組合。而AES标準支援的分組大小固定為128位，密鑰長度有3種選擇：128位、192位及256位。

加密執行個體

下面針對16位元組的簡單明文字串“0011223344....eeff”，分别用AES-128/AES-192及AES-256進行加密運算：

AES-128

密鑰選用16位元組長的簡單字串：“00010203....0e0f” 來，上面的明文經過加密變換後成為"69c4e0d8....6089"。

plain :  00 11 22 33 44 55 66 77 88 99 aa bb cc dd ee ff
key   :  00 01 02 03 04 05 06 07 08 09 0a 0b 0c 0d 0e 0f
cypher:  69 c4 e0 d8 6a 7b 04 30 d8 cd b7 80 70 b4 c5 5a


AES-192

plain :  00 11 22 33 44 55 66 77 88 99 aa bb cc dd ee ff
key   :  00 01 02 03 04 05 06 07 08 09 0a 0b 0c 0d .. .. .. 17
cypher:  dd a9 7c a4 86 4c df e0 6e af 70 a0 ec 0d 71 91


AES-256

plain :  00 11 22 33 44 55 66 77 88 99 aa bb cc dd ee ff
key   :  00 01 02 03 04 05 06 07 08 09 0a 0b 0c 0d .. .. .. 17 .. .. .. 1f
cypher:  8e a2 b7 ca 51 67 45 bf ea fc 49 90 4b 49 60 89


總體結構

Rijndael算法是基于代換-置換網絡（SPN，Substitution-permutation network）的疊代算法。明文資料經過多輪次的轉換後方能生成密文，每個輪次的轉換操作由輪函數定義。輪函數任務就是根據密鑰編排序列（即輪密碼）對資料進行不同的代換及置換等操作。

圖左側為輪函數的流程，主要包含4種主要運算操作：位元組代換(SubByte)、行移位(ShiftRow)、列混合(MixColumn)、輪密鑰加(AddRoundKey)。圖右側為密鑰編排方案，在Rijndael中稱為密鑰擴充算法（KeyExpansion）。

AES标準算法将128位的明文，以特定次序生成一個4x4的矩陣（每個元素是一個位元組，8位），即初始狀态（state），經由輪函數的疊代轉換之後又将作為下一輪疊代的輸入繼續參與運算直到疊代結束。

Rijndael算法支援大于128位的明文分組，是以需要列數更多的矩陣來描述。Rijndael輪函數的運算是在特殊定義的有限域GF(256)上進行的。有限域（Finite Field）又名伽羅瓦域（Galois field），簡單言之就是一個滿足特定規則的集合，集合中的元素可以進行加減乘除運算，且運算結果也是屬于此集合。更詳細有有關Rijndael算法的數學描述，可以參閱本文最後所羅列的參考資料，在此不做熬述。

輪函數

我們已經得知輪函數主要包含4種運算，但不同的運算輪所做的具體運的算組合并不相同。主要差別是初始輪（Round: 0）和最後一輪（Round: Nr），所有中間輪的運算都是相同的，會依次進行4種運算，即：

1. 位元組代換(SubByte)
2. 行移位(ShiftRow)
3. 列混合(MixColumn)
4. 輪密鑰加(AddRoundKey)

根據Rinjdael算法的定義，加密輪數會針對不同的分組及不同的密鑰長度選擇不同的數值：

AES标準隻支援128位分組（Nb = 4）的情況。

輪函數的實作代碼如下，直接實作在加密函數内部循環中：

int aes_encrypt(AES_CYPHER_T mode, uint8_t *data, int len, uint8_t *key)
{
    uint8_t w[4 * 4 * 15] = {0}; /* round key */
    uint8_t s[4 * 4] = {0}; /* state */

    int nr, i, j;

    /* key expansion */
    aes_key_expansion(mode, key, w);

    /* start data cypher loop over input buffer */
    for (i = 0; i < len; i += 4 * g_aes_nb[mode]) {

        /* init state from user buffer (plaintext) */
        for (j = 0; j < 4 * g_aes_nb[mode]; j++)
            s[j] = data[i + j];

        /* start AES cypher loop over all AES rounds */
        for (nr = 0; nr <= g_aes_rounds[mode]; nr++) {

            if (nr > 0) {

                /* do SubBytes */
                aes_sub_bytes(mode, s);

                /* do ShiftRows */
                aes_shift_rows(mode, s);

                if (nr < g_aes_rounds[mode]) {
                    /* do MixColumns */
                    aes_mix_columns(mode, s);
                }
            }

            /* do AddRoundKey */
            aes_add_round_key(mode, s, w, nr);
        }

        /* save state (cypher) to user buffer */
        for (j = 0; j < 4 * g_aes_nb[mode]; j++)
            data[i + j] = s[j];
    }

    return 0;
}


動畫示範加密過程

Enrique Zabala建立了一個AES-128加密算法的動畫示範，清楚、直覺地介紹了輪函數執行的過程。點選可直接觀看。

輪函數拆解：位元組代換（Substitute Bytes）

位元組代換（SubBytes）是對state矩陣中的每一個獨立元素于置換盒 （Substitution-box，S盒）中進行查找并以此替換輸入狀态的操作。位元組代換是可逆的非線性變換，也是AES運算組中唯一的非線性變換。位元組代換逆操作也是通過逆向置換盒的查找及替換來完成的。

S盒是事先設計好的16x16的查詢表，即256個元素。其設計不是随意的，要根據設計原則嚴格計算求得，不然無法保證算法的安全性。既然是S盒是計算得來，是以位元組代換的操作完全可以通過計算來完成，不過通過S盒查表操作更友善快捷，圖中所示就是通過S盒查找對應元素進行的替換操作。

void aes_sub_bytes(AES_CYPHER_T mode, uint8_t *state)
{
    int i, j;

    for (i = 0; i < g_aes_nb[mode]; i++) {
        for (j = 0; j < 4; j++) {
            state[i * 4 + j] = aes_sub_sbox(state[i * 4 + j]);
        }
    }
}


執行個體說明：

input:  00 10 20 30 40 50 60 70 80 90 a0 b0 c0 d0 e0 f0
     sub:  63 ca b7 04 09 53 d0 51 cd 60 e0 e7 ba 70 e1 8c


輪函數拆解：行移位（Shift Rows）

行移位主要目的是實作位元組在每一行的擴散，屬于線性變換。

void aes_shift_rows(AES_CYPHER_T mode, uint8_t *state)
{
    uint8_t *s = (uint8_t *)state;
    int i, j, r;

    for (i = 1; i < g_aes_nb[mode]; i++) {
        for (j = 0; j < i; j++) {
            uint8_t tmp = s[i];
            for (r = 0; r < g_aes_nb[mode]; r++) {
                s[i + r * 4] = s[i + (r + 1) * 4];
            }
            s[i + (g_aes_nb[mode] - 1) * 4] = tmp;
        }
    }
}


執行個體說明：

sub:  63 ca b7 04 09 53 d0 51 cd 60 e0 e7 ba 70 e1 8c
   shift:  63 53 e0 8c 09 60 e1 04 cd 70 b7 51 ba ca d0 e7


輪函數拆解：列混合（Mix Columns）

列混合是通過将state矩陣與常矩陣C相乘以達成在列上的擴散，屬于代替變換。列混合是Rijndael算法中最複雜的一步，其實質是在有限域GF(256)上的多項式乘法運算。

void aes_mix_columns(AES_CYPHER_T mode, uint8_t *state)
{
    uint8_t y[16] = { 2, 3, 1, 1,  1, 2, 3, 1,  1, 1, 2, 3,  3, 1, 1, 2};
    uint8_t s[4];
    int i, j, r;

    for (i = 0; i < g_aes_nb[mode]; i++) {
        for (r = 0; r < 4; r++) {
            s[r] = 0;
            for (j = 0; j < 4; j++) {
                s[r] = s[r] ^ aes_mul(state[i * 4 + j], y[r * 4 + j]);
            }
        }
        for (r = 0; r < 4; r++) {
            state[i * 4 + r] = s[r];
        }
    }
}


執行個體說明：

shift:  63 53 e0 8c 09 60 e1 04 cd 70 b7 51 ba ca d0 e7
     mix:  5f 72 64 15 57 f5 bc 92 f7 be 3b 29 1d b9 f9 1a


輪函數拆解：輪密鑰加（Add Round Key）

密鑰加是将輪密鑰簡單地與狀态進行逐比特異或。實作代碼如下：

void aes_add_round_key(AES_CYPHER_T mode, uint8_t *state,
                       uint8_t *round, int nr)
{
    uint32_t *w = (uint32_t *)round;
    uint32_t *s = (uint32_t *)state;
    int i;

    for (i = 0; i < g_aes_nb[mode]; i++) {
        s[i] ^= w[nr * g_aes_nb[mode] + i];
    }
}


執行個體說明：

mix:  5f 72 64 15 57 f5 bc 92 f7 be 3b 29 1d b9 f9 1a
   round:  d6 aa 74 fd d2 af 72 fa da a6 78 f1 d6 ab 76 fe
   state:  89 d8 10 e8 85 5a ce 68 2d 18 43 d8 cb 12 8f e4


密鑰擴充算法（Key Expansion）

密鑰擴充算法是Rijndael的密鑰編排實作算法，其目的是根據種子密鑰（使用者密鑰）生成多組輪密鑰。輪密鑰為多組128位密鑰，對應不同密鑰長度，分别是11，13，15組。

實作代碼：

/*
 * nr: number of rounds
 * nb: number of columns comprising the state, nb = 4 dwords (16 bytes)
 * nk: number of 32-bit words comprising cipher key, nk = 4, 6, 8 (KeyLength/(4*8))
 */

void aes_key_expansion(AES_CYPHER_T mode, uint8_t *key, uint8_t *round)
{
    uint32_t *w = (uint32_t *)round;
    uint32_t  t;
    int      i = 0;

    do {
        w[i] = *((uint32_t *)&key[i * 4 + 0]);
    } while (++i < g_aes_nk[mode]);

    do {
        if ((i % g_aes_nk[mode]) == 0) {
            t = aes_rot_dword(w[i - 1]);
            t = aes_sub_dword(t);
            t = t ^ aes_swap_dword(g_aes_rcon[i/g_aes_nk[mode] - 1]);
        } else if (g_aes_nk[mode] > 6 && (i % g_aes_nk[mode]) == 4) {
            t = aes_sub_dword(w[i - 1]);
        } else {
            t = w[i - 1];
        }
        w[i] = w[i - g_aes_nk[mode]] ^ t;

    } while (++i < g_aes_nb[mode] * (g_aes_rounds[mode] + 1));

    /* key can be discarded (or zeroed) from memory */
}


以AES-128為例，從128位種子密鑰生成11組輪密鑰（每組128位）：

Input:
    key :  00 01 02 03 04 05 06 07 08 09 0a 0b 0c 0d 0e 0f
Key Expansion:
    00:  rs: 00010203
    01:  rs: 04050607
    02:  rs: 08090a0b
    03:  rs: 0c0d0e0f
    04:  rot: 0d0e0f0c sub: d7ab76fe rcon: 01000000 xor: fe76abd6 rs: d6aa74fd
    05:  equ: d6aa74fd rs: d2af72fa
    06:  equ: d2af72fa rs: daa678f1
    07:  equ: daa678f1 rs: d6ab76fe
    08:  rot: ab76fed6 sub: 6238bbf6 rcon: 02000000 xor: f6bb3860 rs: b692cf0b
    09:  equ: b692cf0b rs: 643dbdf1
    10:  equ: 643dbdf1 rs: be9bc500
    11:  equ: be9bc500 rs: 6830b3fe
    12:  rot: 30b3fe68 sub: 046dbb45 rcon: 04000000 xor: 45bb6d00 rs: b6ff744e
    13:  equ: b6ff744e rs: d2c2c9bf
    14:  equ: d2c2c9bf rs: 6c590cbf
    15:  equ: 6c590cbf rs: 0469bf41
    16:  rot: 69bf4104 sub: f90883f2 rcon: 08000000 xor: f28308f1 rs: 47f7f7bc
    17:  equ: 47f7f7bc rs: 95353e03
    18:  equ: 95353e03 rs: f96c32bc
    19:  equ: f96c32bc rs: fd058dfd
    20:  rot: 058dfdfd sub: 6b5d5454 rcon: 10000000 xor: 54545d7b rs: 3caaa3e8
    21:  equ: 3caaa3e8 rs: a99f9deb
    22:  equ: a99f9deb rs: 50f3af57
    23:  equ: 50f3af57 rs: adf622aa
    24:  rot: f622aaad sub: 4293ac95 rcon: 20000000 xor: 95ac9362 rs: 5e390f7d
    25:  equ: 5e390f7d rs: f7a69296
    26:  equ: f7a69296 rs: a7553dc1
    27:  equ: a7553dc1 rs: 0aa31f6b
    28:  rot: a31f6b0a sub: 0ac07f67 rcon: 40000000 xor: 677fc04a rs: 14f9701a
    29:  equ: 14f9701a rs: e35fe28c
    30:  equ: e35fe28c rs: 440adf4d
    31:  equ: 440adf4d rs: 4ea9c026
    32:  rot: a9c0264e sub: d3baf72f rcon: 80000000 xor: 2ff7ba53 rs: 47438735
    33:  equ: 47438735 rs: a41c65b9
    34:  equ: a41c65b9 rs: e016baf4
    35:  equ: e016baf4 rs: aebf7ad2
    36:  rot: bf7ad2ae sub: 08dab5e4 rcon: 1b000000 xor: e4b5da13 rs: 549932d1
    37:  equ: 549932d1 rs: f0855768
    38:  equ: f0855768 rs: 1093ed9c
    39:  equ: 1093ed9c rs: be2c974e
    40:  rot: 2c974ebe sub: 71882fae rcon: 36000000 xor: ae2f8847 rs: 13111d7f
    41:  equ: 13111d7f rs: e3944a17
    42:  equ: e3944a17 rs: f307a78b
    43:  equ: f307a78b rs: 4d2b30c5


加密過程執行個體

Encrypting block ...
 Round 0:
   input:  00 11 22 33 44 55 66 77 88 99 aa bb cc dd ee ff
   round:  00 01 02 03 04 05 06 07 08 09 0a 0b 0c 0d 0e 0f
   state:  00 10 20 30 40 50 60 70 80 90 a0 b0 c0 d0 e0 f0
 Round 1:
   input:  00 10 20 30 40 50 60 70 80 90 a0 b0 c0 d0 e0 f0
     sub:  63 ca b7 04 09 53 d0 51 cd 60 e0 e7 ba 70 e1 8c
   shift:  63 53 e0 8c 09 60 e1 04 cd 70 b7 51 ba ca d0 e7
     mix:  5f 72 64 15 57 f5 bc 92 f7 be 3b 29 1d b9 f9 1a
   round:  d6 aa 74 fd d2 af 72 fa da a6 78 f1 d6 ab 76 fe
   state:  89 d8 10 e8 85 5a ce 68 2d 18 43 d8 cb 12 8f e4
 Round 2:
   input:  89 d8 10 e8 85 5a ce 68 2d 18 43 d8 cb 12 8f e4
     sub:  a7 61 ca 9b 97 be 8b 45 d8 ad 1a 61 1f c9 73 69
   shift:  a7 be 1a 69 97 ad 73 9b d8 c9 ca 45 1f 61 8b 61
     mix:  ff 87 96 84 31 d8 6a 51 64 51 51 fa 77 3a d0 09
   round:  b6 92 cf 0b 64 3d bd f1 be 9b c5 00 68 30 b3 fe
   state:  49 15 59 8f 55 e5 d7 a0 da ca 94 fa 1f 0a 63 f7
 Round 3:
   input:  49 15 59 8f 55 e5 d7 a0 da ca 94 fa 1f 0a 63 f7
     sub:  3b 59 cb 73 fc d9 0e e0 57 74 22 2d c0 67 fb 68
   shift:  3b d9 22 68 fc 74 fb 73 57 67 cb e0 c0 59 0e 2d
     mix:  4c 9c 1e 66 f7 71 f0 76 2c 3f 86 8e 53 4d f2 56
   round:  b6 ff 74 4e d2 c2 c9 bf 6c 59 0c bf 04 69 bf 41
   state:  fa 63 6a 28 25 b3 39 c9 40 66 8a 31 57 24 4d 17
 Round 4:
   input:  fa 63 6a 28 25 b3 39 c9 40 66 8a 31 57 24 4d 17
     sub:  2d fb 02 34 3f 6d 12 dd 09 33 7e c7 5b 36 e3 f0
   shift:  2d 6d 7e f0 3f 33 e3 34 09 36 02 dd 5b fb 12 c7
     mix:  63 85 b7 9f fc 53 8d f9 97 be 47 8e 75 47 d6 91
   round:  47 f7 f7 bc 95 35 3e 03 f9 6c 32 bc fd 05 8d fd
   state:  24 72 40 23 69 66 b3 fa 6e d2 75 32 88 42 5b 6c
 Round 5:
   input:  24 72 40 23 69 66 b3 fa 6e d2 75 32 88 42 5b 6c
     sub:  36 40 09 26 f9 33 6d 2d 9f b5 9d 23 c4 2c 39 50
   shift:  36 33 9d 50 f9 b5 39 26 9f 2c 09 2d c4 40 6d 23
     mix:  f4 bc d4 54 32 e5 54 d0 75 f1 d6 c5 1d d0 3b 3c
   round:  3c aa a3 e8 a9 9f 9d eb 50 f3 af 57 ad f6 22 aa
   state:  c8 16 77 bc 9b 7a c9 3b 25 02 79 92 b0 26 19 96
 Round 6:
   input:  c8 16 77 bc 9b 7a c9 3b 25 02 79 92 b0 26 19 96
     sub:  e8 47 f5 65 14 da dd e2 3f 77 b6 4f e7 f7 d4 90
   shift:  e8 da b6 90 14 77 d4 65 3f f7 f5 e2 e7 47 dd 4f
     mix:  98 16 ee 74 00 f8 7f 55 6b 2c 04 9c 8e 5a d0 36
   round:  5e 39 0f 7d f7 a6 92 96 a7 55 3d c1 0a a3 1f 6b
   state:  c6 2f e1 09 f7 5e ed c3 cc 79 39 5d 84 f9 cf 5d
 Round 7:
   input:  c6 2f e1 09 f7 5e ed c3 cc 79 39 5d 84 f9 cf 5d
     sub:  b4 15 f8 01 68 58 55 2e 4b b6 12 4c 5f 99 8a 4c
   shift:  b4 58 12 4c 68 b6 8a 01 4b 99 f8 2e 5f 15 55 4c
     mix:  c5 7e 1c 15 9a 9b d2 86 f0 5f 4b e0 98 c6 34 39
   round:  14 f9 70 1a e3 5f e2 8c 44 0a df 4d 4e a9 c0 26
   state:  d1 87 6c 0f 79 c4 30 0a b4 55 94 ad d6 6f f4 1f
 Round 8:
   input:  d1 87 6c 0f 79 c4 30 0a b4 55 94 ad d6 6f f4 1f
     sub:  3e 17 50 76 b6 1c 04 67 8d fc 22 95 f6 a8 bf c0
   shift:  3e 1c 22 c0 b6 fc bf 76 8d a8 50 67 f6 17 04 95
     mix:  ba a0 3d e7 a1 f9 b5 6e d5 51 2c ba 5f 41 4d 23
   round:  47 43 87 35 a4 1c 65 b9 e0 16 ba f4 ae bf 7a d2
   state:  fd e3 ba d2 05 e5 d0 d7 35 47 96 4e f1 fe 37 f1
 Round 9:
   input:  fd e3 ba d2 05 e5 d0 d7 35 47 96 4e f1 fe 37 f1
     sub:  54 11 f4 b5 6b d9 70 0e 96 a0 90 2f a1 bb 9a a1
   shift:  54 d9 90 a1 6b a0 9a b5 96 bb f4 0e a1 11 70 2f
     mix:  e9 f7 4e ec 02 30 20 f6 1b f2 cc f2 35 3c 21 c7
   round:  54 99 32 d1 f0 85 57 68 10 93 ed 9c be 2c 97 4e
   state:  bd 6e 7c 3d f2 b5 77 9e 0b 61 21 6e 8b 10 b6 89
 Round 10:
   input:  bd 6e 7c 3d f2 b5 77 9e 0b 61 21 6e 8b 10 b6 89
     sub:  7a 9f 10 27 89 d5 f5 0b 2b ef fd 9f 3d ca 4e a7
   shift:  7a d5 fd a7 89 ef 4e 27 2b ca 10 0b 3d 9f f5 9f
   round:  13 11 1d 7f e3 94 4a 17 f3 07 a7 8b 4d 2b 30 c5
   state:  69 c4 e0 d8 6a 7b 04 30 d8 cd b7 80 70 b4 c5 5a
Output:
  cypher:  69 c4 e0 d8 6a 7b 04 30 d8 cd b7 80 70 b4 c5 5a


解密輪函數

對Rijndael算法來說解密過程就是加密過程的逆向過程，其解密輪函數實作如下：

int aes_decrypt(AES_CYPHER_T mode, uint8_t *data, int len, uint8_t *key)
{
    uint8_t w[4 * 4 * 15] = {0}; /* round key */
    uint8_t s[4 * 4] = {0}; /* state */

    int nr, i, j;

    /* key expansion */
    aes_key_expansion(mode, key, w);

    /* start data cypher loop over input buffer */
    for (i = 0; i < len; i += 4 * g_aes_nb[mode]) {

        /* init state from user buffer (cyphertext) */
        for (j = 0; j < 4 * g_aes_nb[mode]; j++)
            s[j] = data[i + j];

        /* start AES cypher loop over all AES rounds */
        for (nr = g_aes_rounds[mode]; nr >= 0; nr--) {

            /* do AddRoundKey */
            aes_add_round_key(mode, s, w, nr);

            if (nr > 0) {
                if (nr < g_aes_rounds[mode]) {
                    /* do MixColumns */
                    inv_mix_columns(mode, s);
                }

                /* do ShiftRows */
                inv_shift_rows(mode, s);

                /* do SubBytes */
                inv_sub_bytes(mode, s);
            }
        }

        /* save state (cypher) to user buffer */
        for (j = 0; j < 4 * g_aes_nb[mode]; j++)
            data[i + j] = s[j];
    }

    return 0;
}


解密過程執行個體

Decrypting block ...
 Round 10:
   input:  69 c4 e0 d8 6a 7b 04 30 d8 cd b7 80 70 b4 c5 5a
   round:  13 11 1d 7f e3 94 4a 17 f3 07 a7 8b 4d 2b 30 c5
   shift:  7a d5 fd a7 89 ef 4e 27 2b ca 10 0b 3d 9f f5 9f
     sub:  7a 9f 10 27 89 d5 f5 0b 2b ef fd 9f 3d ca 4e a7
   state:  bd 6e 7c 3d f2 b5 77 9e 0b 61 21 6e 8b 10 b6 89
 Round 9:
   input:  bd 6e 7c 3d f2 b5 77 9e 0b 61 21 6e 8b 10 b6 89
   round:  54 99 32 d1 f0 85 57 68 10 93 ed 9c be 2c 97 4e
     mix:  e9 f7 4e ec 02 30 20 f6 1b f2 cc f2 35 3c 21 c7
   shift:  54 d9 90 a1 6b a0 9a b5 96 bb f4 0e a1 11 70 2f
     sub:  54 11 f4 b5 6b d9 70 0e 96 a0 90 2f a1 bb 9a a1
   state:  fd e3 ba d2 05 e5 d0 d7 35 47 96 4e f1 fe 37 f1
 Round 8:
   input:  fd e3 ba d2 05 e5 d0 d7 35 47 96 4e f1 fe 37 f1
   round:  47 43 87 35 a4 1c 65 b9 e0 16 ba f4 ae bf 7a d2
     mix:  ba a0 3d e7 a1 f9 b5 6e d5 51 2c ba 5f 41 4d 23
   shift:  3e 1c 22 c0 b6 fc bf 76 8d a8 50 67 f6 17 04 95
     sub:  3e 17 50 76 b6 1c 04 67 8d fc 22 95 f6 a8 bf c0
   state:  d1 87 6c 0f 79 c4 30 0a b4 55 94 ad d6 6f f4 1f
 Round 7:
   input:  d1 87 6c 0f 79 c4 30 0a b4 55 94 ad d6 6f f4 1f
   round:  14 f9 70 1a e3 5f e2 8c 44 0a df 4d 4e a9 c0 26
     mix:  c5 7e 1c 15 9a 9b d2 86 f0 5f 4b e0 98 c6 34 39
   shift:  b4 58 12 4c 68 b6 8a 01 4b 99 f8 2e 5f 15 55 4c
     sub:  b4 15 f8 01 68 58 55 2e 4b b6 12 4c 5f 99 8a 4c
   state:  c6 2f e1 09 f7 5e ed c3 cc 79 39 5d 84 f9 cf 5d
 Round 6:
   input:  c6 2f e1 09 f7 5e ed c3 cc 79 39 5d 84 f9 cf 5d
   round:  5e 39 0f 7d f7 a6 92 96 a7 55 3d c1 0a a3 1f 6b
     mix:  98 16 ee 74 00 f8 7f 55 6b 2c 04 9c 8e 5a d0 36
   shift:  e8 da b6 90 14 77 d4 65 3f f7 f5 e2 e7 47 dd 4f
     sub:  e8 47 f5 65 14 da dd e2 3f 77 b6 4f e7 f7 d4 90
   state:  c8 16 77 bc 9b 7a c9 3b 25 02 79 92 b0 26 19 96
 Round 5:
   input:  c8 16 77 bc 9b 7a c9 3b 25 02 79 92 b0 26 19 96
   round:  3c aa a3 e8 a9 9f 9d eb 50 f3 af 57 ad f6 22 aa
     mix:  f4 bc d4 54 32 e5 54 d0 75 f1 d6 c5 1d d0 3b 3c
   shift:  36 33 9d 50 f9 b5 39 26 9f 2c 09 2d c4 40 6d 23
     sub:  36 40 09 26 f9 33 6d 2d 9f b5 9d 23 c4 2c 39 50
   state:  24 72 40 23 69 66 b3 fa 6e d2 75 32 88 42 5b 6c
 Round 4:
   input:  24 72 40 23 69 66 b3 fa 6e d2 75 32 88 42 5b 6c
   round:  47 f7 f7 bc 95 35 3e 03 f9 6c 32 bc fd 05 8d fd
     mix:  63 85 b7 9f fc 53 8d f9 97 be 47 8e 75 47 d6 91
   shift:  2d 6d 7e f0 3f 33 e3 34 09 36 02 dd 5b fb 12 c7
     sub:  2d fb 02 34 3f 6d 12 dd 09 33 7e c7 5b 36 e3 f0
   state:  fa 63 6a 28 25 b3 39 c9 40 66 8a 31 57 24 4d 17
 Round 3:
   input:  fa 63 6a 28 25 b3 39 c9 40 66 8a 31 57 24 4d 17
   round:  b6 ff 74 4e d2 c2 c9 bf 6c 59 0c bf 04 69 bf 41
     mix:  4c 9c 1e 66 f7 71 f0 76 2c 3f 86 8e 53 4d f2 56
   shift:  3b d9 22 68 fc 74 fb 73 57 67 cb e0 c0 59 0e 2d
     sub:  3b 59 cb 73 fc d9 0e e0 57 74 22 2d c0 67 fb 68
   state:  49 15 59 8f 55 e5 d7 a0 da ca 94 fa 1f 0a 63 f7
 Round 2:
   input:  49 15 59 8f 55 e5 d7 a0 da ca 94 fa 1f 0a 63 f7
   round:  b6 92 cf 0b 64 3d bd f1 be 9b c5 00 68 30 b3 fe
     mix:  ff 87 96 84 31 d8 6a 51 64 51 51 fa 77 3a d0 09
   shift:  a7 be 1a 69 97 ad 73 9b d8 c9 ca 45 1f 61 8b 61
     sub:  a7 61 ca 9b 97 be 8b 45 d8 ad 1a 61 1f c9 73 69
   state:  89 d8 10 e8 85 5a ce 68 2d 18 43 d8 cb 12 8f e4
 Round 1:
   input:  89 d8 10 e8 85 5a ce 68 2d 18 43 d8 cb 12 8f e4
   round:  d6 aa 74 fd d2 af 72 fa da a6 78 f1 d6 ab 76 fe
     mix:  5f 72 64 15 57 f5 bc 92 f7 be 3b 29 1d b9 f9 1a
   shift:  63 53 e0 8c 09 60 e1 04 cd 70 b7 51 ba ca d0 e7
     sub:  63 ca b7 04 09 53 d0 51 cd 60 e0 e7 ba 70 e1 8c
   state:  00 10 20 30 40 50 60 70 80 90 a0 b0 c0 d0 e0 f0
 Round 0:
   input:  00 10 20 30 40 50 60 70 80 90 a0 b0 c0 d0 e0 f0
   round:  00 01 02 03 04 05 06 07 08 09 0a 0b 0c 0d 0e 0f
   state:  00 11 22 33 44 55 66 77 88 99 aa bb cc dd ee ff
Output:
   plain:  00 11 22 33 44 55 66 77 88 99 aa bb cc dd ee ff


算法設計思想

加密算法的一般設計準則

• 混淆 (Confusion) 最大限度地複雜化密文、明文與密鑰之間的關系，通常用非線性變換算法達到最大化的混淆。
• 擴散 (Diffusion) 明文或密鑰每變動一位将最大化地影響密文中的位數，通常采用線性變換算法達到最大化的擴散。

AES評判要求

NIST在征集算法的時候就提出了幾項硬性要求：

• 分組加密算法：支援128位分組大小，128/192/256位密鑰
• 安全性不低于3DES，但實施與執行要比3DES的更高效
• 優化過的ANSI C的實作代碼
• KAT(Known-Answer tests)及MCT(Monte Carlo Tests)測試及驗證
• 軟體及硬體實作的便捷
• 可抵禦已知攻擊

Rijndael設計思想

1. 安全性（Security） 算法足夠強，抗攻擊
2. 經濟性（Efficiency） 算法運算效率高
3. 密鑰捷變（Key Agility） 更改密鑰所引入的損失盡量小，即最小消耗的密鑰擴充算法
4. 适應性 （Versatility） 适用于不同的CPU架構，軟體或硬體平台的實作
5. 設計簡單（Simplicity） 輪函數的設計精簡，隻是多輪疊代

S盒設計

S盒是由一個有限域GF(256)上的乘法求逆并串聯線性仿射變換所構造出來的，不是一個随意構造的簡單查詢表。因其運算複雜，衆多的AES 軟體及硬體實作直接使用了查找表(LUP, Look-up table)，但查詢表的方式并不适合所有場景，針對特定的硬體最小化面積設計需求，則要采用優化的組合邏輯以得到同價的S盒替換。

工作模式

分組加密算法是按分組大小來進行加解密操作的，如DES算法的分組是64位，而AES是128位，但實際明文的長度一般要遠大于分組大小，這樣的情況如何處理呢？

這正是"mode of operation"即工作模式要解決的問題：明文資料流怎樣按分組大小切分，資料不對齊的情況怎麼處理等等。

早在1981年，DES算法公布之後，NIST在标準文獻FIPS 81中公布了4種工作模式：

• 電子密碼本：Electronic Code Book Mode (ECB)
• 密碼分組連結：Cipher Block Chaining Mode (CBC)
• 密文回報：Cipher Feedback Mode (CFB)
• 輸出回報：Output Feedback Mode (OFB)

2001年又針對AES加入了新的工作模式：

• 計數器模式：Counter Mode (CTR)

後來又陸續引入其它新的工作模式。在此僅介紹幾種常用的：

ECB：電子密碼本模式

ECB模式隻是将明文按分組大小切分，然後用同樣的密鑰正常加密切分好的明文分組。

ECB的理想應用場景是短資料（如加密密鑰）的加密。此模式的問題是無法隐藏原明文資料的模式，因為同樣的明文分組加密得到的密文也是一樣的。

舉例來說明，下圖為明文圖檔：

經ECB模式加密的圖檔：

圖中也正好驗證了AES的擴散效果：作為局部圖案的葉子，其紅顔色在加密後擴散到了整張圖檔上。

經CBC模式加密的圖檔：

CBC：密碼分組連結模式

此模式是1976年由IBM所發明，引入了IV（初始化向量：Initialization Vector）的概念。IV是長度為分組大小的一組随機，通常情況下不用保密，不過在大多數情況下，針對同一密鑰不應多次使用同一組IV。 CBC要求第一個分組的明文在加密運算前先與IV進行異或；從第二組開始，所有的明文先與前一分組加密後的密文進行異或。[區塊鍊(blockchain)的鼻祖！]

CBC模式相比ECB實作了更好的模式隐藏，但因為其将密文引入運算，加解密操作無法并行操作。同時引入的IV向量，還需要加、解密雙方共同知曉方可。

實作代碼：

int aes_encrypt_cbc(AES_CYPHER_T mode, uint8_t *data, int len,
                    uint8_t *key, uint8_t *iv)
{
    uint8_t w[4 * 4 * 15] = {0}; /* round key */
    uint8_t s[4 * 4] = {0}; /* state */
    uint8_t v[4 * 4] = {0}; /* iv */

    int nr, i, j;

    /* key expansion */
    aes_key_expansion(mode, key, w);
    memcpy(v, iv, sizeof(v));

    /* start data cypher loop over input buffer */
    for (i = 0; i < len; i += 4 * g_aes_nb[mode]) {
        /* init state from user buffer (plaintext) */
        for (j = 0; j < 4 * g_aes_nb[mode]; j++)
            s[j] = data[i + j] ^ v[j];

        /* start AES cypher loop over all AES rounds */
        for (nr = 0; nr <= g_aes_rounds[mode]; nr++) {

            if (nr > 0) {

                /* do SubBytes */
                aes_sub_bytes(mode, s);

                /* do ShiftRows */
                aes_shift_rows(mode, s);

                if (nr < g_aes_rounds[mode]) {
                    /* do MixColumns */
                    aes_mix_columns(mode, s);
                }
            }

            /* do AddRoundKey */
            aes_add_round_key(mode, s, w, nr);
        }

        /* save state (cypher) to user buffer */
        for (j = 0; j < 4 * g_aes_nb[mode]; j++)
            data[i + j] = v[j] = s[j];
    }

    return 0;
}


CFB：密文回報模式

與CBC模式類似，但不同的地方在于，CFB模式先生成密碼流字典，然後用密碼字典與明文進行異或操作并最終生成密文。後一分組的密碼字典的生成需要前一分組的密文參與運算。

CFB模式是用分組算法實作流算法，明文資料不需要按分組大小對齊。

OFB：輸出回報模式

OFB模式與CFB模式不同的地方是：生成字典的時候會采用明文參與運算，CFB采用的是密文。

CTR：計數器模式模式

CTR模式同樣會産生流密碼字典，但同是會引入一個計數，以保證任意長時間均不會産生重複輸出。

CTR模式隻需要實作加密算法以生成字典，明文資料與之異或後得到密文，反之便是解密過程。CTR模式可以采用并行算法處理以提升吞量，另外加密資料塊的通路可以是随機的，與前後上下文無關。

CCM：Counter with CBC-MAC

CCM模式，全稱是Counter with Cipher Block Chaining-Message Authentication Code，是CTR工作模式和CMAC認證算法的組合體，可以同時資料加密和鑒别服務。

明文資料通過CTR模式加密成密文，然後在密文後面再附加上認證資料，是以最終的密文會比明文要長。具體的加密流程如下描述：先對明文資料認證并産生一個tag，在後續加密過程中使用此tag和IV生成校驗值U。然後用CTR模式來加密原輸入明文資料，在密文的後面附上校驗碼Ｕ。

GCM：伽羅瓦計數器模式

類型CCM模式，GCM模式是CTR和GHASH的組合，GHASH操作定義為密文結果與密鑰以及消息長度在GF（2^128）域上相乘。GCM比CCM的優勢是在于更高并行度及更好的性能。TLS 1.2标準使用的就是AES-GCM算法，并且Intel CPU提供了GHASH的硬體加速功能。

硬體加速

AES作為主導的加密标準，其應用越來越廣泛，特别是針對網絡資料的加密需求，越來越多的硬體都內建AES 128/192/256位算法及不同的工作模式的硬體加速的實作。

AES_NI: X86架構

Intel于2010發釋出了支援AES加速的CPU，實作了高階的AES加解密指令即AES_NI：AES New Instructions。AES_NI包含6指令：其中4條用于加解密，2條用于密鑰擴充。根據AES_NI白皮書中所說，AES_NI可以帶來2-3倍的性能提升。

Instruction	Description
AESENC	Perform one round of an AES encryption flow
AESENCLAST	Perform the last round of an AES encryption flow
AESDEC	Perform one round of an AES decryption flow
AESDECLAST	Perform the last round of an AES decryption flow
AESKEYGENASSIST	Assist in AES round key generation
AESIMC	Assist in AES Inverse Mix Columns

目前OpenSSL，Linux's Crypto API以及Windows Cryptography API中均已加入對AES_NI的支援。

AES_NI: 測試

測試環境：

Intel(R) Core(TM) i7-4790 CPU @ 3.60GHz 4 Cores with HyperThread (Enabled or Disabled)
Ubuntu 16.04 AMD64, OpenSSL 1.0.2g-fips  1 Mar 2016


測試方法：

關閉硬體加速1/2/4/8線程AES-256/128-CBC：
OPENSSL_ia32cap="~0x200000200000000" openssl speed -multi {1/2/4/8} -elapsed -evp {aes-256/128-cbc}

開啟硬體加速1/2/4/8線程AES-256/128-CBC：
openssl speed -multi {1/2/4/8} -elapsed -evp {aes-256/128-cbc}

超線程的開戶與關閉隻能通過UEFI/BIOS來設定，測試指令同上。


從圖中可以得到如下結論：

1. AES_NI加速可以提升性能1倍多，AESNI-128基本上都是AES-128的2.2倍左右。
2. AES-128與AES-256的性能比基本在1.36左右（15/11，忽略密鑰編排用時的情況下）
3. 比較有趣的一點發現是，超線程所帶來的影響比預想的要大得多。針對高并行的情形，在開啟AES_NI時超線程可以帶來接近1倍的性能提升；但在關閉AES_NI的情況下對性能提升的貢獻要小的多。超線程雖然邏輯上讓我們覺得一核變成了兩核，其實質隻是同一實體核上的隊列管理機制，關閉AES_NI的情況下的測試資料基本驗證了這一點。另一方面AES_NI硬體加速是基于實體核的，不可能是針對超線程的，是以超線程與AES_NI組合所帶來的巨大的性能提升讓人有些費解，比較可能的解釋是AES_NI硬體加速引擎的潛力足夠強大以至于一個實體核心不能完全發揮其效能，是以在超線程開啟的情況下能有更好的表現。

ARM及其它體系

2011年釋出的ARMv8-A處理器架構開始支援AES加速指令，其指令集與AES_NI不相容但實作了類似的功能。除ARM外，SUN SPARC(T4, T5, M5以後)及IBM Power7+架構的CPU均已支援AES加速。

實作上的安全性考慮

記憶體與交換

程式如果将密鑰存儲在可交換記憶體頁中，在記憶體吃緊的情況下有可能會交換出來并寫入磁盤。如輔以代碼逆向等，密鑰很有可能會洩露。

應用層最好用mlock(Linux)或VirtualLock(Windows)來防止記憶體頁被交換至磁盤。

但因為密鑰在記憶體中，是以任何能通路記憶體的方式均有可能導緻密鑰的洩漏。曾流行的一種攻擊是通過1394 DMA方式來通路目标機記憶體，Linux/Windows Login bypass，Windows bitlock等漏洞均由起引起。較新的CPU為硬體虛拟化所引入的IO MMU （Intel VT-d or AMD-Vi）可以有效地限制硬體對記憶體的通路權限。

傳統攻擊

AES從産生至今依然是最安全的加密算法，傳統攻擊手段依然無法撼動其安全性。雖然已有攻擊手段顯示可以将AES-256的暴力搜尋次數從2^256次降至2^119次，但依然沒有實際操作價值。

不過随着計算力的提升，特别是量子計算機的發展，AES将不再是安全的。不過可以肯定的是：一定會出現更安全的加密算法。

旁路攻擊

旁路攻擊（Side-channel attack, SCA）是指繞過對加密算法的正面對抗及分析，利用硬體實作加密算法的邏輯電路在運算中所洩露的資訊，如執行時間、功耗、電磁輻射等，并結合統計理論來實作對密碼系統攻擊的手段。

旁路攻擊條件

旁路攻擊成功的必要條件：

1. 在洩漏的實體信号與處理的資料之間建立關聯
2. 在資訊洩漏模型中處理的資料與晶片中處理的資料之間建立關聯

智能卡CPU的實作邏輯相對比較簡單，并且都是單線程處理機制，是以可以很好的建立起密碼-時序或密碼-功耗之間的關聯。

時序攻擊

不同的數值及不同的運算所需時間是不同的，在算法(運算邏輯)固定的前提下完全可以根據運作時間反推出具體的操作數。舉個簡單的例子：

if (strelen(passwd) != sizeof(fixed_passwd))
  return 0;

for (i = 0; i < sizeof(fixed_passwd); i++)
  if (passwd[i] != fixed_passwd[i])
    return 0;


這段代碼在密碼的判斷上就存在時序攻擊的漏洞，如果第一個字元不比對則直接退出，隻有在目前字元比對的情況下才會繼續下一個字元的比較。

是以如果實際密碼長度為8位且隻能用字母及數字，則理論上暴力搜尋次數為 (26 2 + 10) ^ 8。但因為算法的實作沒有考慮到時序攻擊，如果将執行時間加入考量，則搜尋次數将降低至(26 2 + 10) * 8。

本文示例代碼中aes_mul()的實作也有時序攻擊的漏洞，并且實作效率也比較低，當然主要目的是為了算法示範。

功耗攻擊

當信号發生0-1跳變時，需要電源對電容進行充電；而在其它三種情況(0-0, 1-1, 1-0)下則不會進行充電操作，是以可以很容易區分出前者來，這就是功耗攻擊原理的簡單解釋。

功耗攻擊一般分為簡單功耗攻擊(Simple Power Analysis，SPA)，差分功耗攻擊(Differential Power Analysis, DPA)，高階DPA等。SPA可以揭示出執行操作和能耗洩露間的關系，而DPA則能夠揭示出處理資料和能耗洩露間的關系。

DPA利用不同資料對應的條件功耗分布的差異進行統計分析以找出數值與功耗的微弱關聯性，并利用此關聯性極大的降低密鑰的搜尋空間，進而完成高效且低成本的攻擊。

上海交大的教授郁昱就通過功耗攻擊成功破解了來自多家手機制造商以及服務供應商的SIM卡的密鑰。更詳細資訊可見于他在Blackhat 2015年的示範稿: Cloning 3G/4G SIM Cards with a PC and an Oscilloscope: Lessons Learned in Physical Security。

以色列特拉維夫大學的研究人員利用旁路攻擊，成功從Android和iOS裝置上竊取到用于加密比特币錢包、Apple Pay賬号和其他高價值資産的密鑰，詳細請參閱論文: ECDSA Key Extraction from Mobile Devices via Nonintrusive Physical Side Channels。

參考資料

1. 密碼學原理與實踐(第二版)，Douglas R. Stinson，馮登國譯
2. AES Proposal: Rijndael by Joan Daemen and Vincent Rijmen
3. FIPS 197: Announcing the AES
4. Advanced Encryption Standard - Wikipedia
5. The Design of Rijndael by Joan Daemen & Vincent Rijmen
6. The Block Cipher Companion, L. Knudsen & M. Robshaw, 2011
7. 加密晶片的旁道攻擊防禦對策研究(博士學位論文), 李海軍, 2008
8. 旁路之能量分析攻擊總結
9. AES算法介紹: 萬天添，2015/3/23
10. AES_NI - Wikipedia
11. AES_NI v3.01 - Intel

相關代碼

1. https://github.com/matt-wu/AES/

<最早的手工計算AES-128的想法源于2016年底讀過的一本書《How Software Works: The Magic Behind Encryption ...》，在閱讀過程中發現AES一節中的資料全對不上，然後于17年初開始翻閱AES及Rijndael算法标準等資料，等看完所有文檔後才發現此書對AES的介紹真是簡化得沒邊了，後來又做了大量的延伸閱讀，春節期間根據FIPS 197及《The Design of Rijndael》實作了AES 128/192/256 ECB/CBC的計算過程，之後開始本blog的書寫，中間斷斷續續直至今日才完工，本文估計用時約40小時。學習從來不是容易的事！但越是不容易的事情做起來才更有樂趣！>
