問題描述

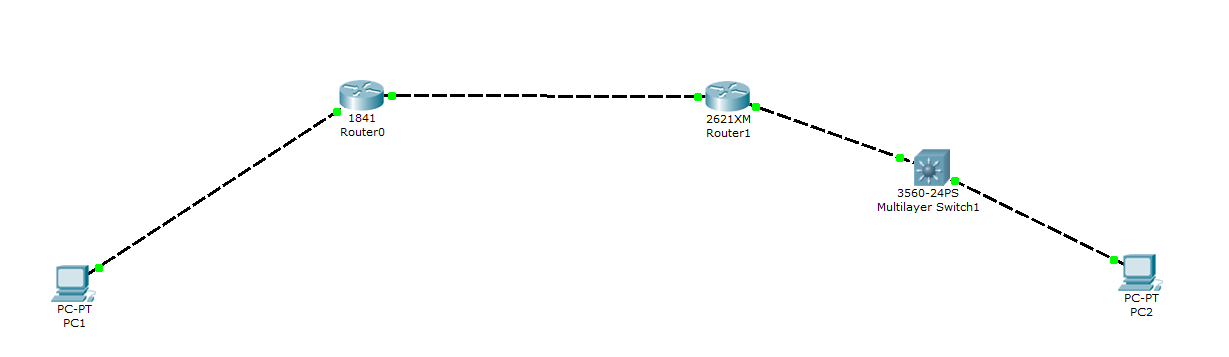

根據給定的網絡拓撲結構和裝置，對網絡中的pc機、路由器、交換機進行參數配置，以實作互聯互通。
設定pc機的位址
兩台設定位址方式相同
為路由器端口配置設定位址
輕按兩下路由器，打開CLI視窗，
依此輸入指令：
enable #進入配置環境
config terminal #
interface f0/0 #進入f0/0配置
no shutdown #該指令必須執行，若不執行則最後主機之間是不能ping通的
ip address 位址,掩碼 #輸入給定的位址和掩碼
建立RIP協定
在Router(config)#下輸入
route rip #進入路由配置
network 網絡位址# eg.network 182.167.20.0
在三層交換機上建立VLAN
單擊交換機圖示，進入config路徑
輸入 vlan 10
建立完成後，為vlan添加網絡位址
(config)#interface vlan 10
(config-if)#ip address 網絡主機位址 掩碼
将端口移動到vlan下
(config)#interface fastethernet 0/2
(config-if)#switchport access vlan 10 #将端口與vlan連接配接
為三層交換機建立rip協定同路由器
完成網絡拓撲的通信
