virtio系列-規範解讀

virtio

virtio 是一種 I/O 半虛拟化解決方案，是一套通用 I/O 裝置虛拟化的程式，是對半虛拟化 Hypervisor 中的一組通用 I/O 裝置的抽象。提供了一套上層應用與各 Hypervisor 虛拟化裝置（KVM，Xen，VMware等）之間的通信架構和程式設計接口，減少跨平台所帶來的相容性問題，大大提高驅動程式開發效率。

曆史背景

qemu支援多種裝置，例如網卡有e1000,virtio等，其中e1000屬于全虛拟化裝置，它模拟了一個真實的硬體裝置，提供的通路接口完全遵循硬體手冊，當虛拟機使用全虛拟化裝置時根本感覺不到自身屬于虛拟機。而virtio裝置是一個專為虛拟化而設計的，早期并沒有對應的硬體裝置，需要重新編寫驅動來使用這個裝置，進而一定程度上根據驅動可以判定自身處于虛拟機環境中。相比于半虛拟化裝置，通路完全仿真的硬體裝置需要更多的陷入/陷出操作和更多的記憶體拷貝操作。早期的開發者Rusty Russell設計并實作了virtio，之後成為了virtio規範, 經曆了0.95, 1.0, 1.1版本的演進。0.95之前稱為傳統virtio裝置，1.0修改了一些PCI配置空間通路方式和virtqueue的優化和特定裝置的約定，檢視詳情。之後虛拟化技術飛速發展，純粹的virtio軟體性能已經滿足不了需要，有部分半導體廠商就開始将virtio固化成硬體來提升性能，發現原來為半虛拟化軟體實作設計的virtqueue對硬體cache性能不友好，那麼幹脆找人修改規範，也就有了1.1版本中增加的packed virtqueue支援.

基于PCI的virtio裝置

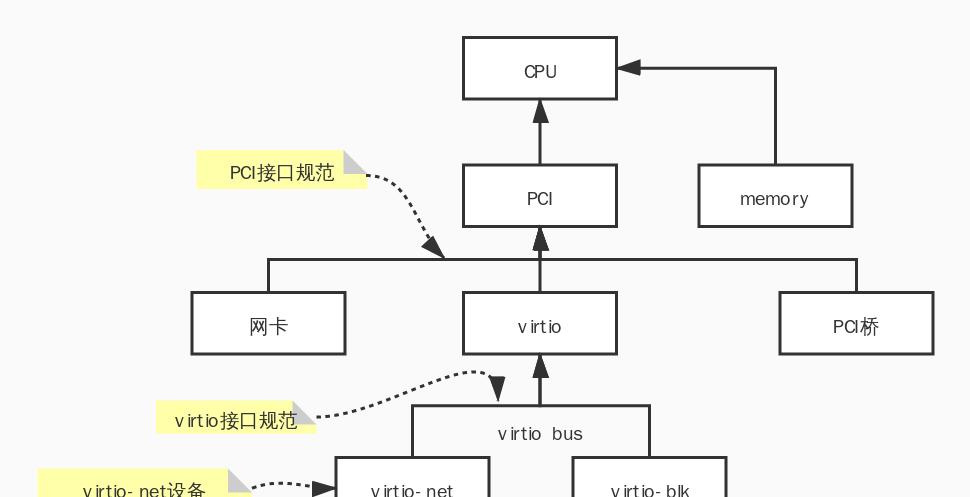

virtio裝置可以是基于MMIO，PCI，Channel I/O,目前基于PCI實作最為廣泛，下面也主要是基于PCI的virtio 裝置解釋規範。規範分為兩部分，一部分是virtio裝置規範，另外一部分是virtio裝置接入系統的方式規範，層級關系為:

virtio裝置本身的規範

1.1 status,可以判斷目前的裝置和驅動的狀态，主要在驅動初始化時顯示狀态。
    ACKNOWLEDGE：guest已經識别到裝置，準備比對驅動了
    DRIVER：guest已經找到裝置的驅動
    FEATURES_OK:驅動已經和裝置協商好feature
    DRIVER_OK:驅動已經ready，可以工作了
    FAILED:驅動比對過程中出錯了
    DEVICE_NEEDS_RESET:裝置需要重置
1.2 feature協商:device和driver各自有自己的feature集合，device向driver提供它支援的feature，driver讀取device的feature并告訴device它支援的feature子集，這樣不同版本的驅動和device可以互相相容，找一個最大子集進行工作。
    0-23：device和driver自定義使用
    24-37：給queue和feature協商使用
    38+：目前是reserved狀态，未使用
1.3 中斷和notify
	device通過中斷通知driver，driver通過notify通知device，還有一個是device配置空間改變時發送中斷給driver
1.4 virtqueue
	裝置和驅動資料通信的方式，每個裝置包含1個和多個queue, 又稱為vring：Descriptor table，available buffer table, used buffer table;


virtio PCI規範

PCI virtio裝置的VID和PID:

Vendor ID:0x1AF4
Device ID: 0x1000- 0x107f;
	0x1000- 0x1040是legacy, 0x1040- 0x107f是modern,其中driver識别device ID, id - 0x1040就是傳統的virtio device id. 例如網卡可以是0x1000也可以是0x1041


linux kernel中PCI總線通過VID和PID來比對PCI驅動，通過VID判斷是virtio裝置，注冊到virtio bus;virtio bus根據注冊裝置的PID來進一步比對裝置驅動

legacy的device id,在此基礎上加0x40即是Modern PCI裝置的PID，主要是兩者規範不同且部分不相容，在驅動中使用兩種方式來操作virtio PCI裝置:virtio_pci_modern.c, virtio_pci_legacy.c。

0x1000 network card
0x1001 block device
0x1002 memory ballooning (traditional)
0x1003 console
0x1004 SCSI host
0x1005 entropy source
0x1009 9P transport


virtio ring

split virtqueue

一個vring實際上就包含三個環形的buffer，因為存放的資訊都不是資料而是中繼資料，是以換了個名稱:descriptor table，available table，used table。

1. 這些表隻能被device或driver寫，不能兩個同時寫，因為寫要加鎖，就需要臨界區保護
2. 通過讀/寫順序保證，不會有兩方同時讀/寫一塊區域的情況，免除同步問題
3. 允許讀寫同時操作的區域都是原子操作來保證資料的完整性
4. 通過buffer的角度看，driver是生産者，device是消費者，無論是提供空資料的buffer讓device寫，還是提供資料buffer讓device處理。buffer是有driver維護的，device隻有讀/寫資料的權限，對buffer本身是沒有任何主權的

• descriptor table

  儲存有buffer的資訊，driver可寫

• available table

  儲存有descriptor table的索引，間接指向buffer,提供buffer給device

• used table

  儲存有descriptor table的索引，間接指向buffer，訓示已經消費完成的buffer

邏輯上三個表的關系如上圖：

1. 每個表的大小都是nr queue
2. descriptor table中儲存的資訊buffer
3. 如果一次插入多個多個buffer，buffer的數量不能超過queue的queue_size;有兩種方式，如果支援INDIRECT特性，則會申請一個indirect descriptor buffer用來存儲buffer的資訊，descriptor table指向indirect descriptor table區域并且flag反映這種情況，置位INDIRECT位；如果不支援INDIRECT特性則插入多個descriptor的資訊，并置位NEXT位flag表示後續還有buffer，最後一個descriptor table項沒有NEXT；兩者方式目前不會混用，優先使用indirect descriptor table方式。
4. 如果device可寫則置位WRITE flag，表示device生産資料，driver消費資料；否則表示device隻讀，driver生産資料

通知優化

但是在實際使用時，三張表是放在一起的，還額外加了一些東西來優化通知和中斷.首先是feature協商過程中，雙方是否支援VIRTIO_RING_F_EVENT_IDX特性，如果不支援則每次操作available/used table時都需要通知對方。

如果支援該特性，則每次VM都會釋出以下它期望收到中斷的used index,隻有當host滿足條件時才會投遞中斷；同樣的，host釋出它期望收到notify的available index, VM每次通知時檢查是否滿足條件才決定是否通知host。

packed virtqueue

TODO
