ODL中RPC接口的restconf化原理

在ODL的使用過程， 一直疑惑他是如何将YAGN檔案定義的RPC映射成restconf接口。換句話說，即restconf接口是如何對應指定的RCP的。

原理介紹

下面針以RPC GetConfigLeader為例，揭開其中真相：

以下面的RestConf調用接口，可以通過postman或api-doc直接通路，亦可以通過ODL提供的api-doc通路：

http://localhost:8181/apidoc/explorer/index.html#!/distributed-leader(2016-01-28)/get_config_leader_post_0

從調用棧可以發現其利用了RestconfCompositeWrapper(Jetty提供web容器，用于提供http/https的服務)

程式會進入其提供的invokeRpc方法（所有RPC調用的入口）

@Override
@Deprecated
public NormalizedNodeContext invokeRpc(final String identifier, final String noPayload, final UriInfo uriInfo) {
    return this.restconf.invokeRpc(identifier, noPayload, uriInfo);
}


這部分使用到了Jetty+Jessery相關web技術，參考web.xml

public class RestconfApplication extends Application {

由RestconfApplication#getSingletons


RestconfApplication提供了XML/JSON/NormalizedNode的轉化器，

.add(NormalizedNodeJsonBodyWriter.class).add(NormalizedNodeXmlBodyWriter.class)
.add(JsonNormalizedNodeBodyReader.class).add(XmlNormalizedNodeBodyReader.class)

序列化這裡存在一個BUG，參考：https://blog.csdn.net/sunquan291/article/details/81912965

并在getSingletons中增加RestconfCompositeWrapper執行個體

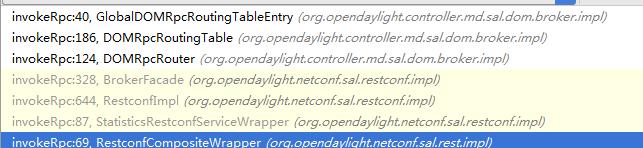

程式經過内部系列調用之後，如圖：

DomRpcRouter#invokeRpc

最終DomRpcRoutingTable#rpcs中存儲了目前系統所有RPC（Map<SchemaPath, AbstractDOMRpcRoutingTableEntry> rpcs;）

索引10即cluster-admin.yang中定義的RPC-get_config_leader

其中RPC實際類型為GlobalDOMRpcRoutingTableEntry

而真正的Rpc實作，則是存儲于父類AbstractDOMRpcRoutingTableEntry的impls中

Map<YangInstanceIdentifier, List<DOMRpcImplementation>> impls;

而針對RoutedDOMRpcRoutingTableEntry 的映射會先去取YangInstanceIdentifier，根據這個去impls裡尋找RPC

接着邏輯來到BindingDOMRpcImplementationAdapter

@Override
public Future<RpcResult<?>> invokeOn(RpcService impl, DataObject input) {
    try {
        return (Future<RpcResult<?>>) handle.invokeExact(impl);
    } catch (Throwable e) {
        throw Throwables.propagate(e);
    }
}


這裡是利用反射以擷取rpc方法進行執行，其使用java.lang.invoker提高反射性能。注意這裡的input對象類型為DataObject。

最終完成RPC執行體的執行

補充參數序列化

注意上面使用的RPC入參為空，無法了解到從界面的JSON是如何轉變成最終的YANGBEAN對象的。這裡作下補充：

ODL中提供BindingToNormalizedNodeCodec

如上圖，提供了将Binding對象與NormalizedNode互轉，這樣加上之前的

add(NormalizedNodeJsonBodyWriter.class).add(NormalizedNodeXmlBodyWriter.class) .add(JsonNormalizedNodeBodyReader.class).add(XmlNormalizedNodeBodyReader.class)

則可以實作了xml/json<---->NormalizedNode<----->Binding對象轉化流程

RPC注冊

要使restconf的url能夠找到對應的rpc，那bundle加載時，相應的rpc存在注冊過程

入口：

RpcProviderRegistry#addRpcImplementation

以下為整個調用棧

可以發現注冊的最終目的是在DOMRpcRoutingTable中存儲：

eg.

ClusterAdmin中的8個RPC進行添加，傳入的implementations是ClusterAdminRpcService

經過第一次轉化，變成了BindingDOMRpcImplementationAdapter

private <S extends RpcService, T extends S> ObjectRegistration<T> register(final Class<S> type, final T implementation, final Collection<YangInstanceIdentifier> rpcContextPaths) {
    final Map<SchemaPath, Method> rpcs = codec.getRpcMethodToSchemaPath(type).inverse();

    final BindingDOMRpcImplementationAdapter adapter = new BindingDOMRpcImplementationAdapter(codec.getCodecRegistry(), type, rpcs, implementation);
    final Set<DOMRpcIdentifier> domRpcs = createDomRpcIdentifiers(rpcs.keySet(), rpcContextPaths);
    final DOMRpcImplementationRegistration<?> domReg = domRpcRegistry.registerRpcImplementation(adapter, domRpcs);
    return new BindingRpcAdapterRegistration<>(implementation, domReg);
}


經過第二次轉化，變成了BindingDOMRpcImplementationAdapter

private <S extends RpcService, T extends S> ObjectRegistration<T> register(final Class<S> type, final T implementation, final Collection<YangInstanceIdentifier> rpcContextPaths) {
    final Map<SchemaPath, Method> rpcs = codec.getRpcMethodToSchemaPath(type).inverse();

    final BindingDOMRpcImplementationAdapter adapter = new BindingDOMRpcImplementationAdapter(codec.getCodecRegistry(), type, rpcs, implementation);
    final Set<DOMRpcIdentifier> domRpcs = createDomRpcIdentifiers(rpcs.keySet(), rpcContextPaths);
    final DOMRpcImplementationRegistration<?> domReg = domRpcRegistry.registerRpcImplementation(adapter, domRpcs);
    return new BindingRpcAdapterRegistration<>(implementation, domReg);
}


domRpcRegistry注冊傳回DOMRpcImplementationRegistration，最後包裝成BindingRpcAdapterRegistration

public <T extends RpcService> RpcRegistration<T> addRpcImplementation(final Class<T> type, final T impl)
        throws IllegalStateException {
    final ObjectRegistration<T> reg = providerAdapter.registerRpcImplementation(type, impl);
    return new DelegatedRootRpcRegistration<>(type,reg);
}


再經封裝

final class DelegatedRootRpcRegistration<T extends RpcService> implements RpcRegistration<T>

最後作為傳回值傳回

總結

利用web容器開發規定統一的入口，依據傳入的URL+參數，利用反射尋找對應的執行RPC（應用可以動态加載，入口永遠一緻，自然也就有了動态加載特性）

而通過常用的Restconf将URL綁定至方法上的做法，在通路URL入口，則由Jetty直接路由完成。（但新應用部署後，除非重新開機容器，新應用則無法加載，當然可以補充重新開機邏輯，以實作部署新的應用-自研架構即是如此）
