你好，這裡是網絡技術聯盟站。
前兩天給大家介紹了兩種第一跳備援協定：
- 圖解網絡：什麼是虛拟路由器備援協定 VRRP？
- 圖解網絡：什麼是熱備份路由器協定HSRP？
今天給大家帶來第三種第一跳備援協定：GLBP。
讓我們直接開始！
什麼是GLBP？
- 英文全稱：
Gateway Load Balancing Protocol
- 中文名稱：網關負載均衡協定
- Cisco 專有
- 由 Cisco Systems 于 2005 年建立
- 提供備援、負載均衡
- GLBP 在 UDP（端口 3222）之上工作，即在應用層
- GLBP 是一種類似于 HSRP 和 VRRP的虛拟網關協定
- 與 HSRP 或 VRRP 不同，它不會增加任何管理負擔
GLBP優點
- 将流量路由到單個網關，在多個路由器之間平均共享
- 負載均衡：多個裝置可以共享來自 LAN 用戶端的流量，進而在可用裝置之間更均勻地配置設定流量負載。
- 在發生任何故障時提供自動重新路由
- 多個虛拟裝置：GLBP 在路由器的每個實體接口上最多支援 1024 個虛拟路由器（GLBP 組），每個組最多支援 4 個虛拟轉發器。
- 身份驗證：GLBP使用MD5算法來提高可靠性、安全性和對試圖欺騙 GLBP 協定的軟體的保護。
- 允許在所有裝置上充分利用資源，而無需建立多個組的管理負擔

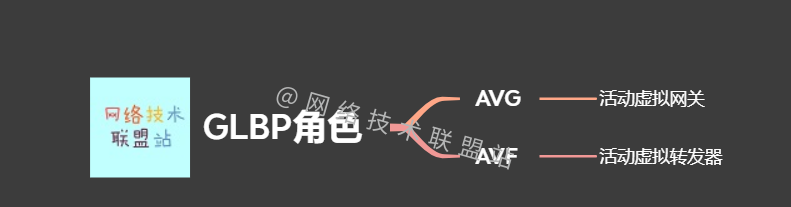

GLBP角色
GLBP有兩種角色：
AVG
- 英文全稱：
Active Virtual Gateway
- 中文名稱：活動虛拟網關
充當 GLBP 組的 ARP 響應者，這些響應由 AVG 配置設定的 GLBP 組成員的虛拟 MAC 位址組成。
AVF
- 英文全稱：
Active Virtual Forwarder
- 中文名稱：活動虛拟轉發器
GLBP 組的成員，根據 Hello 消息了解 AVG，從 AVG 發現其虛拟 MAC 位址。
GLBP負載均衡算法
GLBP負載均衡算法一共有三種算法：
Round-Robin
AVG 将串行配置設定虛拟 Mac 位址，例如第一個虛拟 Mac 位址配置設定給 AVF1，然後配置設定給 AVF2 等。
GLBP 中預設的負載平衡模式，适用于任意數量的終端主機.
Host-dependent
如果特定主機每次都需要特定的虛拟 Mac 位址，則 AVG 将特定的 AVF 配置設定給主機。
給定的主機總是使用相同的路由器.
Weighted
按比例配置設定虛拟Mac位址，可以通過改權重的方法控制流量走向。
例如，如果一個組中有兩台路由器，并且 R1 的轉發能力是路由器 B 的兩倍，則路由器 A 的權重值應該配置為 R2 的兩倍。
GLBP負載均衡算法
如果是Round-Robin算法，那麼第一個虛拟 Mac 位址配置設定給 AVF1，然後配置設定給 AVF2。
如果想要虛拟 Mac 位址配置設定給AF2，則可以通過修改權重的方法實作，如圖，AF1的weight = 10，AF2的weight = 20，AF2的權重大于AF1。
GLBP Weighted算法
GLBP狀态
GLBP的AVG有六種狀态，AVF有四種狀态：
AVG六種狀态
- Disabled：表示未配置虛拟 IP 位址
- Initial：表示虛拟IP位址已配置，但虛拟網關配置不完整
- Listen：表示虛拟網關正在接收 hello 資料包，并準備好在活動或備用虛拟網關不可用時更改為“Speak”狀态。
- Speak：表示虛拟網關正在嘗試成為 AVG
- Standby：表示準備成為下一個 AVG
- Active：表示此網關是 AVG，并且它負責響應虛拟 IP 位址的ARP請求
AVF四種狀态
- Disabled：表示未配置設定虛拟 MAC 位址
- Initial：表示虛拟 MAC 位址正常，但虛拟轉發器配置不完整
- Listen：虛拟轉發器正在接收 hello 資料包，如果AVF不可用，則準備好更改為“Active”狀态。
- Active：表示該網關為AVF，負責轉發發往虛拟轉發器MAC位址的封包
GLBP計時器
GLBP一共有三種計時器：
保持定時器
用于監視組成員的存在。
預設保持計時器為 10 秒。
重定向定時器
如果到期，AVG 将不再考慮故障 AVF 的 虛拟MAC位址，即使仍有 AVF 轉發流量到該虛拟MAC位址。
重定向定時器的時間間隔在 0 到 3600 秒之間，預設值為 600 秒。
次要保持定時器
如果此計時器到期，所有 AVF 将丢棄該虛拟MAC位址，并且沒有人對此負責。
範圍為 600 到 64,800 秒，預設為 14,400 秒（4 小時）。
HSRP、VRRP、GLBP三者對比
前兩天分享的HSRP、VRRP與今天講的GLBP都是第一條備援協定，那麼它們三個有啥差別呢？
1、含義
- HSRP：HSRP-Hot Standby Redundancy，網關負載均衡協定
- VRRP：Gateway Load Balancing Protocol，虛拟路由器備援協定
- GLBP：Virtual Router Redundancy Protocol，全局負載均衡協定
2、範圍
- HSRP：思科專有
- VRRP：IEEE标準
- GLBP：思科專有
3、标準
- HSRP：RFC2281
- VRRP：RFC3768
- GLBP：無
4、OSI 層
- HSRP：第3層
- VRRP：第3層
- GLBP：第2層
5、是否支援負載均衡
- HSRP：不支援
- VRRP：不支援
- GLBP：支援
6、多點傳播組 IP 位址
- HSRP：HSRP 版本 1 使用多點傳播 IP 位址
224.0.0.2
224.0.0.102
- VRRP：
224.0.0.18
- GLBP：
224.0.0.102
7、傳輸端口号
- HSRP：UDP 1985
- VRRP：UDP 112
- GLBP：UDP 3222
8、是否預設啟用搶占
- HSRP：預設情況下不啟用搶占
- VRRP：預設情況下啟用搶占
- GLBP：預設情況下，GLBP 搶占是禁用的，但是，可以手動啟用此功能
9、選舉
- HSRP：
- 最高優先級
- 最高 IP 位址
- VRRP：不支援
- 最高優先級
- 最高 IP
- GLBP：支援
- 最高優先級
- 最高 IP
10、IPv6 支援
- HSRP：支援
- VRRP：不支援
- GLBP：支援
11、認證方式
- HSRP：支援純文字和 MD5 認證
- VRRP：支援純文字和 MD5 認證
- GLBP：支援純文字和 MD5 認證
12、版本
- HSRP：支援兩個版本的 HSRP：版本 1 和 2，版本 1 是預設的 HSRP 版本
- VRRP：預設 VRRP 版本為版本 2，沒有版本 1
- GLBP：無
13、虛拟 MAC 位址
- HSRP：類似于
0000.00 07.ac02
- VRRP：類似于
0000.5e00.0102
- GLBP：
0007.b4xx.xxxx
總結
GLBP 是 Cisco 專有協定，是第一跳備援協定 (FHRP) 之一，與 HSRP 和 VRRP 不同，它允許流量在多個路由器之間進行負載平衡。
GLBP指定一個虛拟路由器作為AVG，負責流量轉發和負載均衡，備份虛拟路由器稱為 AVF，充當虛拟網關的被動故障轉移，如果 AVG 出現故障或無法通路，則 AVF 将接管虛拟網關角色。
本文瑞哥主要介紹了：
- 什麼是GLBP？
- GLBP優點
- GLBP角色
- AVG
- AVF
- GLBP負載均衡算法
- Round-Robin
- Host-dependent
- Weighted
- GLBP狀态
- AVG六種狀态
- AVF四種狀态
- GLBP計時器
- 保持定時器
- 重定向定時器
- 次要保持定時器
- HSRP、VRRP、GLBP三者對比
- 1、含義
- 2、範圍
- 3、标準
- 4、OSI 層
- 5、是否支援負載均衡
- 6、多點傳播組 IP 位址
- 7、傳輸端口号
- 8、是否預設啟用搶占
- 9、選舉
- 10、IPv6 支援
- 11、認證方式
- 12、版本
- 13、虛拟 MAC 位址
- 總結
