酷炫的遷徙圖和輪播圖，用pyecharts也可以做出來

1.pyecharts知識點回顧

1）知識回顧

前面我們已經講述了，如何使用

pyecharts

進行圖形的繪制，一共涉及到如下四步。我們今天就是按照下面這幾步來進行

遷徙圖

和

輪播圖

的繪制。

① 選擇圖表類型；
② 聲明圖形類并添加資料；
③ 設定全局配置項和系列配置項；
④ 顯示及儲存圖表；

2）遷徙圖

遷徙圖

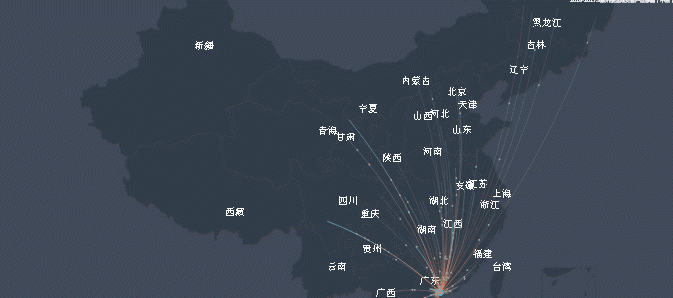

類似于下面這種，利用一個曲線來顯示從一個地方到另外一個地方的運作軌迹。

3）輪播圖

輪播圖

就是淘寶首頁面上的那種滾動大屏效果。在同一個頁面上，可以放置多張圖形，設定一定的輪播時間，它可以像放卡通片一樣給你滾動播放。

2.遷徙圖的繪制

1）參數解釋

① Geo()類

Geo()類

是用于繪制區域地圖的類，既然是類，它及有自己的

初始化參數

，還有自己的

自定義方法

，該類的大緻形式是這樣的。

class Geo(
    # 初始化配置項
    init_opts: opts.InitOpts = opts.InitOpts()

    # 是否忽略不存在的坐标，預設值為 False，即不忽略
    is_ignore_nonexistent_coord: bool = False
)
# 該類擁有如下兩個方法。
# add_schema()方法主要作用：用于指定繪制哪個地方的地圖；
def add_schema();
# add()方法主要作用：用于為圖形添加資料；
def add();

複制

② init_opts參數

init_opts

這個參數很常用，用于指定圖形畫布的大小。你不管繪制任何圖形，都可以采用如下的方式，調用這個參數。

參數的添加位置 ：在初始化類名的時候，添加這個參數；
使用 ：圖形類名(init_opts=opts.InitOpts(width=,height=))；
width ：指定畫布的寬度，預設是900px；
height ：指定畫布的高度，預設是500px；

③ label_opts參數

label_opts

這個參數用于設定圖形标簽是否顯示，當圖形中的标簽太多的時候，可能字與字之間會重合，此時我們可以設定标簽不顯示就可以解決這個問題。

參數的添加位置 ：在使用add()方法添加資料的時候，添加這個參數；
使用 ：.add(…,…,label_opts=opts.LabelOpts(is_show=False))；
is_show ：預設是True，顯示标簽，False是不顯示标簽；

④ 關于add_schema()方法的說明

在繪制遷徙圖時，這個方法涉及到兩個重要參數。一個是

maptype

，一個是

itemstyle_opts

，下面我們分别進行叙述。

maptype ：用于指定地圖類型，'china’代表繪制中國地圖，'湖北’代表繪制湖北地圖，'廣東’代表繪制廣東地圖；
itemstyle_opts=opts.ItemStyleOpts(color=’#323c48’,border_color=‘black’))；
itemstyle_opts ：圖元樣式配置項(官方取名)，聽完名字我也不知道是做什麼的，其實是用來進行地圖顔色填充的參數。
color ：用于指定地圖的背景填充色；
border_color ：用于指定地區與地區之間的邊界線的顔色；

⑤ effect_opts參數

effect_opts

是漣漪特效配置項，該參數用于進行特效展示，設定了這個參數後，某個點會像水波泛起的漣漪一樣，向着周圍波動散開。

effect_opts=opts.EffectOpts(symbol=“arrow”, color=‘gold’, symbol_size=8))；
symbol ：指定該點的形狀，這裡指定的是箭頭形狀；
color ：指定該點的顔色，這裡指定的是黃色；
symbol_size ：指定該點的大小；

⑥ set_global_opts()方法

set_global_opts()

用于進行全局配置項的設定，常用于展示标題配置項和視覺映射配置項。

.set_global_opts(title_opts = opts.TitleOpts(title=“中國地圖”),visualmap_opts = opts.VisualMapOpts(min_=30, max_=110))

2）繪圖代碼

# 1.導入相關庫
from pyecharts.charts import Geo
import pyecharts.options as opts
# 2.準備資料
city_num = [('武漢',105),('成都',70),('北京',99),
            ('西安',80),('杭州',60),('貴陽',34),
            ('上海',65),('深圳',54),('烏魯木齊',76),
            ('哈爾濱',47),('蘭州',56),('信陽',85)]
start_end = [('武漢','成都'),('武漢','北京'),('武漢','西安'),
             ('武漢','杭州'),('武漢','貴陽'),('武漢','上海'),
             ('武漢','深圳'),('武漢','烏魯木齊'),('武漢','哈爾濱'),
             ('武漢','蘭州'),('武漢','信陽')]

(
    # 3.初始化地圖類
    Geo(init_opts=opts.InitOpts(width="700px",height="300px",theme="blue"))
    .add_schema(maptype='china',
                itemstyle_opts=opts.ItemStyleOpts(color='#323c48', border_color='black'))
    # 4.添加資料
    .add('', data_pair=city_num, color='white')
    .add('', data_pair=start_end, type_="lines",label_opts=opts.LabelOpts(is_show=False),
         effect_opts=opts.EffectOpts(symbol="arrow",
                                     color='gold',
                                     symbol_size=8))
    .set_global_opts(
        title_opts = opts.TitleOpts(title="中國地圖"),
        visualmap_opts = opts.VisualMapOpts(min_=30, max_=110))
).render_notebook()  # 5.圖形展示

複制

結果如下：

3.輪播圖的繪制

1）參數解釋

由于其他參數，我們在上面已經進行了詳細的闡述，這裡我們隻講述不一樣的參數。參數其實挺多，我們需要邊用邊學，邊學邊總結，這樣才會越來越厲害。

① Timeline()類

Timeline()類

用于繪制輪播圖，既然它也是一個類，肯定也有自己的初始化屬性和相應的方法，該類的大緻形式是這樣的。

class Timeline(
    # 初始化配置項，參考 `global_options.InitOpts`
    init_opts: opts.InitOpts = opts.InitOpts()
)

# 該類擁有如下兩個方法。
# add_schema()方法主要作用：用于設定輪播時間，是否自動輪播；
def add_schema();
# add()方法主要作用：用于為圖形添加資料；
def add();

複制

② add()方法

add(chart=map1, time_point=“湖北省疫情地圖”)；
chart ：你要添加哪一個圖；
time_point ：用于指定輪播軸的起點、重點名稱；

③ add_schema()方法

add_schema(is_auto_play=True, play_interval=3000)；
is_auto_play ：是否自動輪播，預設是False，不自動輪播；
play_interval ：輪播時間，機關是毫秒，3000毫秒就是3秒輪播一次；

2）繪圖代碼

from pyecharts.charts import Map, Timeline
from pyecharts import options

# 1. 準資料
hubei_city = ["武漢市","孝感市","黃岡市","荊州市","鄂州市","随州市",
        "襄陽市","黃石市","宜昌市","荊門市","鹹甯市","十堰市",
        "仙桃市","天門市","恩施土家族苗族自治州","潛江市","神農架林區"]
hubei_data = [3214,628,722,287,224,304,321,202,269,217,206,177,97,82,103,27,7]

guangdong_city = ["深圳市","廣州市","珠海市","佛山市","東莞市","中山市",
        "惠州市","汕頭市","湛江市","江門市","肇慶市","陽江市",
        "梅州市","茂名市","清遠市","揭陽市","韶關市",
        "潮州市","汕尾市","河源市"]
guangdong_data = [375,317,86,70,62,58,53,25,21,20,15,13,13,11,10,8,7,5,5,3]

# 2. 繪制湖北疫情地圖：格式一
map1 = (
    Map(init_opts=opts.InitOpts(width="700px",height="300px",theme="blue"))
    .add('', [(i,j) for i,j in zip(hubei_city,hubei_data)], '湖北')
    .set_global_opts(visualmap_opts=opts.VisualMapOpts(max_=4000))
)

# 3. 繪制廣東疫情地圖：格式二
map2 = (
    Map()
    .add('', [(i,j) for i,j in zip(guangdong_city,guangdong_data)], '廣東')
    .set_global_opts(visualmap_opts=opts.VisualMapOpts(max_=400,is_piecewise=True))
)

# 4. 建立組合類對象
timeline = Timeline(init_opts=opts.InitOpts(width='720px', height='350px'))

# 5. 在組合對象中添加需要組合的圖表對象

timeline.add(chart=map1, time_point="湖北省疫情地圖")
timeline.add(chart=map2, time_point="廣東省疫情地圖")
timeline.add_schema(is_auto_play=True, play_interval=3000)

# 6. 渲染資料
timeline.render_notebook()

複制

結果如下：
