一、根橋的選舉。
1、優先級相等時。
（圖1-1）
（圖1-2）

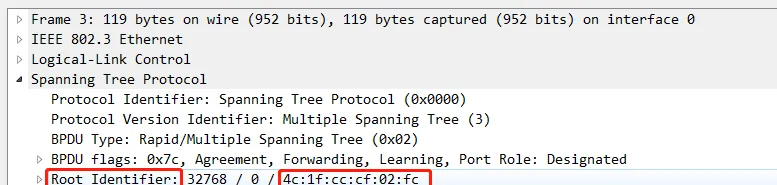

在上面1-1圖中，已經标出橋的mac位址，橋的優先級為預設優先級（預設：32768）。任意一端口抓包，檢視STP資料包内包含的資訊，根橋的mac位址為LSW1的MAC位址（圖1-2），是以LSW1為根橋。對比三個橋的mac位址，LSW1的MAC位址最小。
2、優先級不相等時。
還是在上圖1-1中，在LSW2中，将LSW2的優先級更改為4096（優先級必須為4096的倍數；使用指令：[LSW2]stp priority 4096）。
（圖1-3）
此時任意一端口抓包，STP資料包中包含的根橋的MAC位址變為LSW2的MAC位址（圖1-3所示），是以此時LSW2為根橋。
3、結論：根橋的選舉先對比橋的優先級，優先級最小的選舉為根橋；當優先級都相當時，根據橋MAC位址選舉，MAC位址小的為根橋。
二、根端口的選舉。
根端口的選舉有以下幾個情景：
1、累計根路開銷不相等時
（圖2-1-1）
（圖2-1-2）
（圖2-1-3）
由根橋的選舉我們得知，當優先級都相等時，LSW1為根橋（圖2-1-1）。
假設，相鄰兩裝置之間的根路開銷都為1（同一裝置的不同端口根路開銷為0）
LSW2的G0/0/1端口的累計根路開銷為1；G0/0/2端口的累計根路開銷為2。則LSW2的G0/0/1端口為根端口（圖2-1-2）。
LSW3的G0/0/1端口的累計根路開銷為2；G0/0/2端口的累計根路開銷為1。則LSW3的G0/0/2端口為根端口（圖2-1-3）。
2、累計根路開銷相等，對端BID不相等時。
（圖2-2-1）
（圖2-2-2）
如圖2-2-1所示，LSW4為根橋，根據累計根路開銷，我們可以得出LSW2與LSW3的根端口。但是，LSW1的兩端口累計根路開銷一樣，無法通過此方法得出根端口。這時候就需要對端BID進行選舉（上一文章講了BID組成）。LSW1對端的兩台裝置中LSW2的MAC位址小，是以LSW1與LSW2相連的LSW1上的端口為根端口（圖2-2-2）。
3、累計根路開銷相等，對端BID相等，對端PID不相等時。
（圖2-3-1）
（圖2-3-2）
（圖2-3-3）
（圖2-3-4）
如圖2-3-1所示，LSW1為根橋。LSW3無法通過累計根路開銷、對端的BID來進行根端口的選舉。這時隻能通過對端PID來進行端口選舉（所做實驗中端口優先級全部為預設優先級：128）。
在圖2-3-1中，LSW2的G0/0/1端口的對端PID為128.1；G0/0/2端口的對端PID為128.2。由圖2-3-2得知，LSW2上的G0/0/1端口為根端口。
在圖2-3-3中，LSW2的G0/0/1端口的對端PID為128.2；G0/0/2端口的對端PID為128.1。由圖2-3-4得知，LSW2上的G0/0/2端口為根端口。
以上兩條得出結論：在根端口的選舉中，累計根路開銷與對端BID都相等時，是根據對端PID來進行根端口的确認；對端PID小的端口為根端口。
4、累計根路開銷相等，對端BID相等，對端PID相等，本端PID不相等。
（圖2-4-1）
（圖2-4-2）
如圖2-4-1所示，LSW1為根橋。此時，對于LSW2上的端口，累計根路開銷相等、對端BID相等、對端PID相等。這時候可以通過本端的PID來進行根端口的選舉.
如圖2-4-2所示,LSW2上的G0/0/1端口為根端口。此時，LASW2上的G0/0/1端口的本端PID為128.1；G0/0/2端口的本端PID為128.2
由此得出結論：在根端口選舉中，累計根路開銷、對端BID、對端PID都相等時，對比本端PID，本端PID小的為根端口。
三、指定端口的選舉。
（圖3-1-1）
（圖3-1-2）
1、根據累計根路開銷選舉指定端口
如圖3-1-1中，LSW1為根橋。根橋上的端口到根橋的累計根路開銷為0。
在LSW1的G0/0/1端口與LSW2的G0/0/1端口中，前者的累計根路開銷小于後者的累計根路開銷，是以LSW1的G0/0/1端口選舉為指定端口（圖3-1-2）。
在LSW1的G0/0/2端口與LSW3的G0/0/2端口中，前者的累計根路開銷小于後者的累計根路開銷，是以LSW1的G0/0/2端口選舉為指定端口（圖3-1-2）。
PS：根橋上的所有端口都為指定段口。
（圖3-1-3）
2、累計根路開銷相等，根據BID選舉指定端口。
在LSW2的G0/0/2端口與LSW3的G0/0/1端口中，兩者到根橋的累計根路開銷一樣，此時，就需要對比BID的大小來選舉指定端口。
對比LSW2與LSW3的MAC位址（優先級都為預設），我們可以得出：LSW2的BID小于LSW3的BID，則LSW2的G0/0/2端口為指定端口（圖3-1-3）。
3、累計根路開銷相等、BID相等，根據PID選舉指定端口（非常特殊的情況下）。
（圖3-1-4）
如上圖3-1-4，LSW1的G0/0/1端口與G0/0/2端口的累計根路開銷一緻，BID一緻，此時需要對比PID的大小來選舉指定端口。
G0/0/1端口的PID為：128.1
G0/0/2端口的PID為：128.2
是以G0/0/1端口為指定端口
四、阻塞端口
（圖4-1-1）
