部署PXE實作Kickstart無人值守安裝

• 一、部署PXE遠端安裝服務
• • 1.1 PEX服務相關介紹
  • 1.2 PXE服務的工作原理
  • 1.3 搭建PXE遠端安裝伺服器大概步驟
  • 1.4 實驗：使用VMware搭建PXE遠端安裝伺服器詳細步驟
• 二、實作Kickstart無人值守安裝
• • 2.1 實作Kickstart無人值守安裝大概步驟
  • 2.2 實驗：實作Kickstart無人值守安裝詳細步驟

一、部署PXE遠端安裝服務

1.1 PEX服務相關介紹

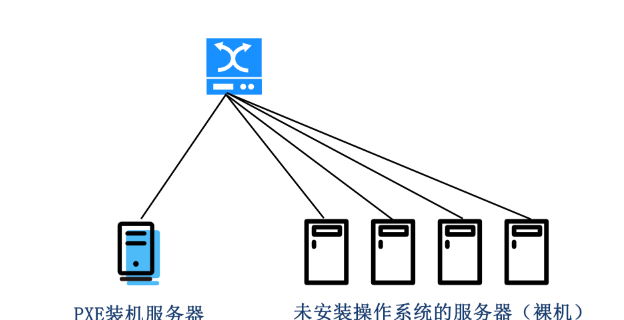

PXE是有Intel公司開發的網絡引導技術，工作在Client/Server模式（也簡稱CS模式），允許客戶機通過網絡從遠端伺服器下載下傳引導鏡像，并加載安裝檔案或整改作業系統。

1.若要搭建PXE網絡體系，必須要滿足一下幾個前提條件：

• 客戶機的網卡支援PXE協定（內建BOOTROM晶片），且主機闆支援網絡引導；
• 網絡中有一台DHCP伺服器以便于為客戶機自動配置設定IP位址、指定引導檔案位置；
• 伺服器通過TFTP（簡單檔案傳輸協定）提供引導鏡像檔案的下載下傳。

2.PXE服務具備的優點：

1. 規模化：同時裝配多台伺服器，無需每一台單獨安裝作業系統；
2. 自動化：實作伺服器的自動安裝及自動配置各種服務；
3. 遠端實作：不需要CD光牒、U盤等安裝媒體，友善快捷的同時又可以保障伺服器安全。



1.2 PXE服務的工作原理

PXE(Pre-boot Execution Environment遠端引導技術)是RPL (Remote Initial Program Load遠端啟動服務)的更新産品。它們的不同之處為: RPL是靜态路由，PXE是動态路由。

RPL 是根據網卡上的ID号加上其它的記錄組成的一個幀向伺服器送出請求，而伺服器那裡早已經有了這個ID資料，比對成功則進行遠端啟動;

PXE則是根據伺服器端收到的工作站MAC位址(就是網卡号)使用DHCP服務給這個MAC位址指定一個IP位址，每次重新開機動可能同一台工作站有與上次啟動有不同的IP，即動态配置設定位址。

以工作站引導過程說明PXE的原理:

1. 工作站開機後，PXEBootROM(自啟動晶片)獲得控制權之前先做自我測試，然後以廣播形式發出一個請求FIND幀。

2. 如果伺服器收到工作站所送出的要求，就會送回DHCP回應，内容包括使用者端的IP位址，預設通訊通道，及開

   機映像檔案。否則，伺服器會忽略這個要求。

3. 工作站收到伺服器發回的相應後則會回應一個幀，以請求傳送啟動所需檔案。之後，将有更多的訊息在工作站與伺服器之間作應答，用以決定啟動參數。
4. BootROM 由TFTP通訊協定從伺服器下載下傳開機映像檔，這個映像檔就是軟碟的映像檔案。
5. 工作站使用TFTP協定接收啟動檔案後，将控制權轉交啟動塊，引導作業系統，完成遠端啟動。

1.3 搭建PXE遠端安裝伺服器大概步驟

操作前相關介紹：

• PXE遠端安裝伺服器內建了CentOS 7安裝源、TFTP服務、DHCP服務、FTP服務，能夠向客戶機裸機發送 PXE引導程式、Linux核心、啟動菜單等資料，以及提供安裝檔案；
• TFTP(簡單檔案傳輸協定)，是一個基于UDP協定實作的用于在客戶機和伺服器之間進行簡單檔案傳輸的協定，适合于小檔案傳輸的應用場合。TFTP服務預設由xinetd服務進行管理，使用UDP端口69；
• xineta是新一代的網絡守護程序服務程式，又叫超級伺服器，常用來管理多種輕量級Internet服務。

第一步：安裝啟用TFTP服務

yum install -y tftp-server xinetd		#使用yum安裝tftp-server 和 xinetd程式

vim /etc/xinetd.d/tftp 					#修改TFTP服務的配置檔案，如下：
	service tftp
	{
	        socket_type             = dgram
	        protocol                = udp						#TFTP預設使用的UDP協定
	        wait                    = yes						#yes：客戶機單台連接配接，no：多台連接配接
	        user                    = root
	        server                  = /usr/sbin/in.tftpd		#指定TFTP跟目錄（引導檔案的存儲路徑）
	        server_args             = -s /var/lib/tftpboot
	        disable                 = no						#no：表示開啟TFTP服務
	        per_source              = 11
	        cps                     = 100 2
	        flags                   = IPv4
	}

#将tftp和xinetd服務開啟并設為開機自啟
	systemctl start tftp
	systemctl enable tftp
	systemctl start xinetd
	systemctl enable xinetd


第二步：安裝啟用DHCP服務

yum install -y dhcp									#使用yum安裝dhcp服務
cp /usr/share/doc/dhcp-4.2.5/dhcpd.conf.example /etc/dhcp/dhcpd.conf		#複制dhcp配置檔案

ddns-update-style none;								#禁用DNS動态更新（取消原有的#号）
next-server 192.168.80.77;							#指定TFTP伺服器的位址
filename "pxelinux.0";								#指定要下載下傳的PXE引導程式的檔案

subnet 192.168.80.0 netmask 255.255.255.0 {			#聲明要配置設定的網段位址
  range 192.168.80.100 192.168.80.200;				#設定位址池
  option routers 192.168.80.77;						#預設網關位址指向TFTP伺服器的IP位址
}

#啟用DHCP服務并設為開機自啟
systemctl start dhcpd
systemctl enable dhcpd


第三步：準備Linux核心、初始化鏡像檔案

cd /mnt/images/pxeboot/							#進入到挂載的CD光牒目錄（無法進入的話檢查挂載情況）
cp vmlinuz /var/lib/tftpboot/					#複制Linux 系統的核心檔案到TFTP根 目錄下
cp initrd.img /var/lib/tftpboot/				#複制初始化鏡像檔案(linux引導加載子產品)到TFTP根目錄下


第四步：準備PXE引導程式

yum install -y syslinux									##PXE引導程式由軟體包syslinux 提供
cp /usr/share/syslinux/pxelinux.0 /var/lib/tftpboot/	#複制PXE引導程式到TFTP根目錄下


第五步：安裝FTP服務，準備CentOS 7安裝源

yum install -y vsftpd								#使用yum安裝vsftpd服務
mkdir /var/ftp/centos7								#在/var/ftp目錄下建立centos7，作為安裝源目錄
cp -rf /mnt/* /var/ftp/centos7/						#将挂載的CD光牒内的檔案全部複制到centos7中

#将vsftpd服務開啟并設定為開機自啟動
systemctl start vsftpd
systemctl enable vsftpd


第六步：配置啟動菜單檔案

#預設的啟動菜單檔案在TFTP根目錄的pxelinux.cfg 子目錄下，檔案名為default，
 是以需要建立pxelinux.cfg目錄 和 default 配置檔案

mkdir /var/lib/tftpboot/pxelinux.cfg				#建立目錄
vim /var/lib/tftpboot/pxelinux.cfg/default			#建立配置檔案并修改

default auto				#指定預設入口名稱
prompt 1					#設定是否等待使用者選擇，“1"表示等待使用者控制

label auto					#圖形安裝(預設)引導入口，label用來定義啟動項
kernel vmlinuz				#kernel和append用來定義引導參數
append initrd=initrd.img method=ftp://192.168.80.77/centos7

label linux text			#text安裝(預設)引導入口，label用來定義啟動項
kernel vmlinuz
append text initrd=initrd.img method=ftp://192.168.80.77/centos7

label linux rescue			#rescue安裝(預設)引導入口，label用來定義啟動項
kernel vmlinuz
append rescue initrd=initrd.img method=ftp://192.168.80.77/centos7



第七步：關閉防火牆和安全防護，驗證PXE網絡安裝

systemctl stop firewalld			#關閉防火牆
setenforce 0						#關閉安全防護


1.使用VMware建立的虛拟機進行測試，虛拟機記憶體至少需要2GB，否則在啟動安裝時可能會報錯，其他安裝步驟無需改變。

2.開啟虛拟機，在提示字元串"boot:"後直接按Enter鍵( 或執行“auto"指令)，将會自動通過網絡下載下傳安裝檔案，并進入預設的圖形安裝入口; 若執行“linux text"指令，則進入文本安裝入口;若執行"linux rescue"指令，則進入救援模式。

1.4 實驗：使用VMware搭建PXE遠端安裝伺服器詳細步驟

第一步：安裝并啟用TFTP服務

1）檢查yum本地源是否配置正确和是否已經挂載。

2）使用yum安裝tftp-server 和 xinetd程式

3）修改TFTP服務的配置檔案

4）将tftp和xinetd服務開啟并設為開機自啟

第二步：安裝啟用DHCP服務

1）使用yum安裝dhcp服務，從/usr/share/doc/dhcp-4.2.5/目錄中複制dhcpd.conf.example配置檔案到 /etc/dhcp/中，并修改名稱為dhcpd.confdhcp覆寫原檔案。

2）修改dhcpd.conf配置檔案

第三步：準備Linux核心、初始化鏡像檔案

第四步：準備PXE引導程式

第五步：安裝FTP服務，準備CentOS 7安裝源

第六步：配置啟動菜單檔案

第七步：關閉防火牆和安全防護，驗證PXE網絡安裝

1)關閉防火牆和安全防護

2）在VMware中建立新Linux虛拟機，記憶體選擇為至少2G，其他無需改變，在啟動boot頁面直接回車即可

3）自動裝機成功，但是可以看到安裝設定仍然自己手動操作，這時就需要我們的Kicstart無人值守安裝了。

二、實作Kickstart無人值守安裝

上面介紹了通過PXE技術遠端安裝CentOS 7 系統的方法，安裝媒體不再受限于CD光牒、移動硬碟等裝置，大大提高了系統安裝的靈活性，然而安裝期間人需要手動選擇語言、鍵盤類型、指定安裝源等一系列互動操作，當需要批量安裝時非常不友善，這裡我将介紹通過Kickstart工具配置安裝應答檔案，自動完成安裝過程中的各種設定，進而無須手動幹預，提高網絡裝機效率，同時也可以在應答檔案中通過添加%post腳本，完成安裝後的各種配置操作（這裡我舉例添加腳本自動挂載CD光牒）。

2.1 實作Kickstart無人值守安裝大概步驟

第一步：安裝應答檔案

第二步：打開Kickstart配置程式視窗

通過桌面菜單“應用程式”————>>“系統工具”————>>“Kickstart”打開，
或者執行
system-config-kickstart 		#調出Kickstart配置程式


第三步：配置Kickstary選項

> 1）基本配置 ：
	> 預設語言：中文（簡體）
	> 時區設為：Asia/shanghai
	> 設定root密碼
	> 勾選“安裝後重新開機”
> 2）安裝方法：
	> 選擇TFP
	> FTP伺服器：ftp://192.168.80.77				#選擇伺服器的ip，本機IP
	> FTP目錄：centos7							#之前建立的目錄
> 3）引導裝載程式選項：
	> “安裝類型”：安裝新引導裝載程式
	> “安裝選項”：在主引導記錄（MBR）中安裝引導裝載程式
	> “GRUB選項”：可以根據自己的需求進行設定
> 4)分區資訊:
	> 主引導記錄:清除主引導記錄
	> 分區:删除所有現存分區
	> 磁盤标簽:初始化磁盤标簽
	> 點選布局:添加分區
	> 挂載點: /boot， 檔案系統類型: xfs， 固定大小: 500M
	> 檔案系統類型: swap， 固定大小: 4096M
	> 挂載點: /home， 檔案系統類型: xfs， 固定大小: 4096M
	> 挂載點: /，檔案系統類型: xfs,使用磁盤上全部未使用空間
> 5）網絡配置
	> 添加網絡裝置：ens33
	> 網絡類型設為：DHCP
> 6）防火牆配置：
	> SELinux：禁用
	> 安全級别：禁用防火牆
> 7）安裝後腳本：（設定裝機後自動配置yum本地源）
	> mkdir /etc/yum.repos.d/repo.bak
	> mv /etc/yum.repos.d/*.repo /etc/yum.repos.d/repo.bak
	> echo"[local]
	> name=local
	> baseurl=file:///mnt
	> enabled=1
	> gpgcheck=0" > /etc/yum.repos.d/local.repo


第四步：儲存自動應答檔案

選擇“Kickstart 配置程式“視窗的”檔案”—————>>“儲存指令”，選擇指定儲存位置，檔案名為ks.cfg
預設儲存在/root/ks.cfg
cp /root/ks.cfg /var/ftp/ks.cfg  		#将ks.cfg檔案複制到FTP根目錄下


第五步：配置需要安裝的軟體包

可以根據需要将/root/anaconda-ks.cfg的軟體包安裝腳本複制到ks.cfg檔案中，隻需要複制%packages到%end部分即可。
如要求最小化安裝，可複制下面内容:
vim ks.cfg
%packages
@^minimal
%end


第六步：編輯引導菜單檔案default，添加ks引導參數

vim /var/lib/tftpboot/pxelinux.cfg/default
default auto
prompt 0			#設定是否等待使用者選擇，“0”表示不等待使用者控制

label auto
kernel vmlinuz
append initrd=initrd.img method=ftp://192.168.80.77/centos7 ks=ftp://192.168.80.77/ks.cfg
#添加ks引導參數以指定ks.cfg應答檔案的URL路徑


第七步：測試功能，将之前新建立未配置的虛拟機重新開機即可測試。

2.2 實驗：實作Kickstart無人值守安裝詳細步驟

第一步：安裝應答檔案

第二步：打開Kickstart配置程式視窗

第三步：配置Kickstary選項

1）“基本配置”欄配置如下

2）“安裝方法”欄配置如下

3）“引導裝載程式選項”一欄配置如下：

4）“分區資訊”一欄配置如下：

5）“網絡配置”一欄配置如下：

5）“防火牆配置”一欄配置如下：

6）“安裝後腳本”一欄配置如下：

第四步：儲存自動應答檔案

1）儲存到指定的位置上

2）複制儲存的ks.cfg檔案到FTP的根目錄下

第五步：配置需要安裝的軟體包

第六步：編輯引導菜單檔案default，添加ks引導參數

第七步：測試

1）重新開機之前新建立的未配置虛拟機

2）測試是否可以自動配置時間、語言、分區等資訊，如下圖自動配置即代表完成。
