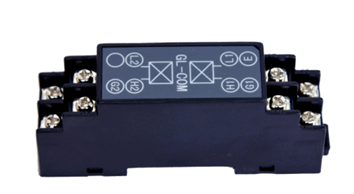

産品名稱： 信号隔離轉換子產品(RS232\RS485序列槽伺服器安全栅)
産品型号： IT-ETH
IT-ETH信号隔離轉換子產品即RS232\RS485隔離型序列槽伺服器安全栅是一款适用于煤礦井下有瓦斯和煤塵爆炸危險環境中的本質安全型序列槽轉以太網的聯網轉接裝置——序列槽伺服器(以下簡稱裝置)，裝置内部內建了硬體TCP/IP協定棧、socket程式設計實作，全透明傳輸，序列槽波特率高達230kbps，能夠輕松完成裝置序列槽到網絡的聯網更新，以及序列槽信号與網絡接口信号之間電氣隔離。
浏覽人次： 2726
較長的描述：
【産品概述】
IT-ETH 信号隔離轉換子產品即RS232\RS485隔離型序列槽伺服器安全栅是一款适用于煤礦井下有瓦斯和煤塵爆炸危險環境中的本質安全型序列槽轉以太網的聯網轉接裝置——序列槽伺服器(以下簡稱裝置)，裝置内部內建了硬體TCP/IP協定棧、socket程式設計實作，全透明傳輸，序列槽波特率高達230kbps，能夠輕松完成裝置序列槽到網絡的聯網更新，以及序列槽信号與網絡接口信号之間電氣隔離。
【防爆型式及防爆标志】
◆防爆型式：礦用本質安全型；
◆防爆标志：ExibI。
【産品用途】
◆RS485/232轉以太網。
◆支援modbus-RTU轉modbus TCP /IP。
【性能特點】
◆序列槽信号與網絡接口信号之間隔離電壓高，抗幹擾能力強。
◆10/100M網絡接口，序列槽最大波特率230400bps。
◆工業級、高穩定性、可靠性。
◆可以輕松利用網口或者序列槽進行參數配置。
◆TCP伺服器，TCP用戶端，UDP，HTTP工作模式。
◆支援動态IP(DHCP)，或靜态設定IP位址。
◆支援自動極性轉換(MDI/MDIX)。
◆内部32kByte存儲作為TCP/IP通信緩存。
◆多達8個内部端點。
◆支援固件現場可更新。
◆支援跨網段掃描配置(可以在忘記裝置參數的情況下輕松讀取和配置參數)。
◆極低的通訊資料傳輸誤碼率。
◆自動發送/接收資料，無需外部的流量控制信号(RTS)。
◆通信速率自适應，範圍為300BPS-115.2KBPS。
◆RS485端口驅動能力強，通信距離遠。
◆具有瞬變電壓抑制功能 ，能承受功率600W的瞬态過壓，能防雷電和抗靜電放電沖擊。
◆适用于一切所使用的通訊軟體， 即插即用。
【接口說明】
1、RS232接口(DB9)
2——TXD；3——RXD；5——GND
序列槽和電腦連接配接使用直連線或者usb轉序列槽線。與裝置連接配接時，請注意連接配接的對應順序，以免因為2、3腳的錯位而造成裝置無法正常通信。
2、 RS485接口
A 為RS485的+(正)；B為RS485的-(負)； G為RS485的地；R與B短接為120歐阻抗。
3、RJ45接口
RJ45網絡連接配接，具有網絡傳輸訓示燈；網絡接口與其他電路之間隔離。
4、電源接口
供電電壓：12——24VDC
電源插頭：内正外負。
電源端子：标簽 +為正， –為負。
5、功能選擇
正常通信請撥到上面。
BT：撥到下面為固件更新功能 友善客戶現場協定處理。
PW:：撥到下面為通過序列槽配置裝置參數資訊。
注：網口配置可以在運作模式下随時配置。
6、訓示燈
Link ——連接配接訓示燈，連接配接正常則燈亮。
COM——序列槽通訊訓示燈，通訊正常則閃爍。
PWR——電源訓示燈，供電正常則常亮。
【本安參數】
見防爆合格證。
本 安
信 号
【應用領域】
模拟信号隔離采集、調理變換；非安Pt100與本安電壓模拟信号隔離；地線隔離、幹擾抑制。
