【轉載】用 WCF 實作多層服務架構平台——業務擴充卡。

http://www.cnblogs.com/sofire/archive/2011/07/26/2117004.html

2010年，在企業工作的我開始意識到，“開發”與“業務”之間的沖突。一個系統開發員想要完美的展現一塊功能的業務，這是一件難度較高的事情。精通業務的人，一般是直接的使用者。而一名開發員，僅僅在 DEBUG 時才會使用。這也突兀了一個問題：如何讓開發與業務并行？

這是一個很糾結的問題。兩個結論：要麼讓開發員熟悉業務，要麼讓業務員熟悉開發。同樣，也是一個很無語的結果。

平台化系統迎應而生。這是去年的思想，在今年又發生了許多變化，是以将當時的想法寫下來下，一是分享，二是記錄，三是總結。

由于是企業資訊化系統，是以當時直接選擇了 .NET 3.5。後來更新到了 4.0。（最近，新版本縮水成了2.0囧~~）。

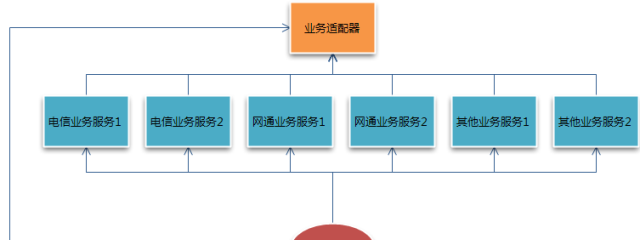

架構圖（請多指教^.^）：

　　

【轉載】用 WCF 實作多層服務架構平台——業務擴充卡。

·〉業務擴充卡

業務擴充卡可由一個或多個組成。該擴充卡服務公開兩個服務。

1、業務層服務。

業務層可以通過連接配接到“業務擴充卡”進行注冊。将自身的“公共位址”注冊給服務層，并且注冊自己所對應的“應用程式名”。這有點像這樣：

/// <summary> 業務伺服器的注冊資訊。
/// </summary>
    [Serializable]
public class RegisterInfo
    {
protected string _BusinessID;
public string BusinessID
        {
get
            {
return this._BusinessID;
            }
        }

protected string _ApplicationName;
public string ApplicationName
        {
get
            {
return this._ApplicationName;
            }
        }

protected string _PrivateIP;
public string PrivateIP
        {
get
            {
return this._PrivateIP;
            }
        }

protected string _PublicIP;
public string PublicIP
        {
get
            {
return this._PublicIP;
            }
        }

protected string _AddressFormat;
public string AddressFormat
        {
get
            {
return this._AddressFormat;
            }
        }

public RegisterInfo(string bussineID, string applicationName, string privateIP, string publicIP)
        {
this._BusinessID = bussineID;
this._ApplicationName = applicationName;
this._PrivateIP = privateIP;
this._PublicIP = publicIP;
        }

public void SetAddressFormat(string address)
        {
this._AddressFormat = address.Replace("localhost", "{0}");
        }

    }

業務層在向往适配層注冊服務時，需要提供自己的“客戶層應用程式名”，自己的“内外網位址”。這樣，适配層在接收到客戶層的申請時，便可以将注冊的“連接配接位址”告訴客戶層。

這樣做的目的在于：保護實際業務的操作接口（雖然也是公開接口，但是用戶端并不知道如何連接配接他，隻能通過賬号密碼驗證後，業務層發送過來的位址，用戶端才可以連接配接）。

當然更重要的是，還可以實作一個應用多個“服務接口”，這樣在分布式應用中是最有效緩解伺服器壓力的方法之一。

業務層需要注冊資訊已經确認了，那麼便是将服務契約（适配層實作）。

IRegisterContract.cs

/// <summary> 注冊擴充卡的契約。
/// </summary>
    [ServiceContract(CallbackContract = typeof(IRegisterCallback))]
public interface IRegisterContract
    {
/// <summary> 将業務伺服器注冊到适配伺服器。
/// </summary>
        [OperationContract]
        Result Register(RegisterInfo info);

        [OperationContract(IsOneWay = true)]
void FromBusinessPing(object arg);

    }

Callback契約如下（業務層實作）：

IRegisterCallback.cs

/// <summary> 注冊擴充卡的回調契約。
/// </summary>
    public interface IRegisterCallback
    {
/// <summary> 當擴充卡接收登入驗證時的回調函數。
/// </summary>
        [OperationContract]
        Result ClientLogin(string uid, string pwd);

/// <summary> 激活業務伺服器的狀态。
/// </summary>
        [OperationContract(IsOneWay = true)]
void FromAdapterPing(PingCommand command, object arg);
    }

這兩個接口用于業務層與适配層之間的會話。每當有一個新的用戶端連接配接到适配層時，适配層會向其索要登入憑證，然後轉發給對應的應用名的業務層。當業務層校驗成功，适配層才會将這個“隐藏于公衆”的位址抛給用戶端。IRegisterContract.FromBusinessPing 是适配層接收到業務層的“激活測試”，業務層要告訴适配層：“我正在運作，可以将客戶給我”。IRegisterCallback.FromAdapterPing 也是同樣的道理。這樣雙方互 PING，可以確定業務層和适配層的線上情況。

當然，這麼繁瑣的“雙方互PING”，還有一個更加重要的作用。

PingCommand.cs

/// <summary> 表示适配伺服器發送至業務伺服器的指令。
/// </summary>
    public enum PingCommand
    {
/// <summary>  表示這是一個普通的指令。
/// </summary>
        None,
/// <summary>  表示這是一個業務伺服器關閉的指令。
/// </summary>
        Close,
/// <summary>  表示這是一個業務伺服器更新的指令。
/// </summary>
        Update,
    }

通過上面的代碼，園友便可以發現，在互動會話的過程中，可以做到“一方斷線，多方支援”。而當業務層分布在10台不同的電腦上，更新業務層也是一個頭疼的問題。是以，這個問題可以交給适配層來完成。适配層隻要檢測到本地“業務層”或“客戶層”應用程式有版本變化，便會主動（客戶層是被動）通知對方更新要求。這樣客戶層和業務層的更新便可以完美解決。

至此，業務層與适配層之間的互動，已經簡單的告訴大家了。

2、客戶層服務

我不知道先上代碼會不會影響大家閱讀，但是我認為閱讀代碼，比閱讀文章更有效，更能吸收。客戶層的契約如下：

ILoginContract.cs

/// <summary> 客戶層登入契約。
/// </summary>
    [ServiceContract]
public interface ILoginContract
    {
/// <summary> 擷取目前伺服器的所有業務應用系統。
/// </summary>
        string[] Applications { [OperationContract] get; }

/// <summary> 指定應用名以及網絡，登入伺服器。如果登入成功，則傳回一個業務伺服器的通路位址。
/// </summary>
        [OperationContract]
        ClientLoginResult ClientLogin(string applicationName, bool privateNetwork, string uid, string pwd);

/// <summary> [登入限制] - 擷取目前用戶端的版本。
/// </summary>
        string ClientVersion { [OperationContract] get; }
/// <summary> [登入限制] - 讀取目前最新版本的用戶端壓縮包流的總長度。
/// </summary>
        int ClientArchiveLength { [OperationContract]get; }
/// <summary> [登入限制] - 讀取目前最新版本的用戶端壓縮包。
/// </summary>
        [OperationContract]
byte[] ReadClientArchive(int index);

/// <summary> [登入限制] - 擷取目前業務應用系統的版本。
/// </summary>
        string ApplicationVersion { [OperationContract] get; }
/// <summary> [登入限制] - 讀取目前最新版本的業務應用系統壓縮包流的總長度。
/// </summary>
        int ApplicationArchiveLength { [OperationContract]get; }
/// <summary> [登入限制] - 讀取目前最新版本的業務應用系統壓縮包。
/// </summary>
        [OperationContract]
byte[] ReadApplicationArchive(int index);
    }

"Applications"屬性是用于告訴用戶端，我（适配層）擁有多少個“終端應用程式”，這樣，用戶端便可以實作“一個登陸界面，N套系統”的理念了。

“ClientLogin()”函數就不用多解釋了，主要是驗證成功後，“ClientLoginResult”的傳回值包含了（“業務層名稱”和“業務層位址”）。

而剩下的東西，便是前面所提到的“一個登陸界面，N套系統”的版本資訊。一個是檢測登陸界面的版本，一個是檢測“業務系統”的版本。

客戶層與适配層之間的互動是不多的，除了登陸憑證，就隻有版本驗證。但是适配層卻起了至關重要。
