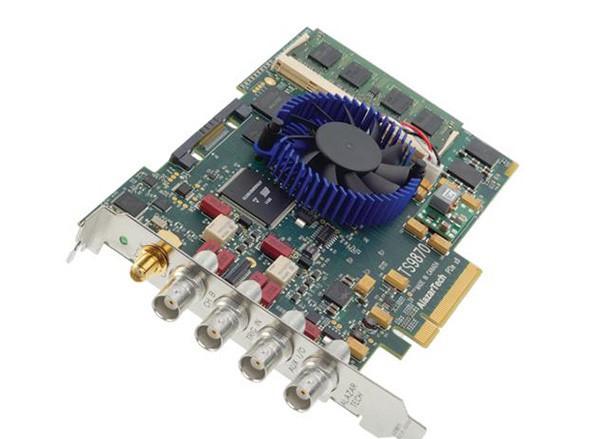

8bit 1GS/s 高速資料采集卡
産品編号：HSDAQ9870
規 格：8bit 1GS/s 高速資料采集卡 及專用高性能磁盤陣列伺服器系統
産品類别：高速資料采集卡
Product characteristics
産品特性
1> 1.4 GB/s 實時流盤速度，
2> 2通道采樣、8位分辨率，
3> 每通道實時采樣率為1 GS/s，
4> 高達 4 GB 雙端口存儲器，
5> PCIe x8高速總線接口，
6> 輸入範圍±200mV to ±4V，
7> 異步的DMA裝置驅動程式，
8> AlazarDSO 示波器軟體，
9> 軟體開發工具包支援C/C++, C#, VB 和 LabVIEW
10>支援Linux驅動。
專用高速磁盤陣列存儲伺服器
1>持續實時流盤速度從600MB/s到1800MB/s。
2>可達12TB的磁盤存儲容量。
3>包含實時資料存儲軟體。
Product features
産品特點
系統主要應用領域：
雷達信号記錄分析
通信信号記錄分析
超聲無損檢測
光學相幹層析（OCT）、
雷射雷達
生物醫學
高能實體
質譜分析
DVB測試
爆炸和彈道監測
發動機電氣測試
聲納系統測試
系統主要技術名額：
采集系統：分辨率：8位
帶寬（-3dB)：DC-coupled, 50Ω DC - 500 MHz
AC-coupled, 50Ω 100KHz - 500 MHz
帶寬平坦度：±1dB
通道數： 2 （同時采樣）
最大采樣速率：1GS/s
最小采樣速率：1KS/s（内部時鐘）
輸入範圍：
50Ω 輸入阻抗：±200mV, ±400mV, ±1V, ±2V,±4V
直流精度：±2%
輸入耦合：AC或DC（軟體選擇）
輸入阻抗：50Ω±1%
輸入保護：50Ω ±4V
時鐘系統：時鐘選擇：内部和外内部可選
内部采樣率：
1GS/s, 500 MS/s, 250 MS/s
100MS/s, 50MS/s, 20MS/s
10MS/s,5MS/s, 2MS/s
1 MS/s, 500 KS/s, 200KS/s
100 KS/s, 50KS/s, 20KS/s
10KS/s, 5KS/s, 2KS/s, 1KS/s
内部時鐘精度：±2ppm
動态參數：SNR： 40.55dB
SINAD:40.09dB
THD: -54.8dB
SFDR:-52.05dB
外部時鐘：信号：±200mV正弦波或3.3V LVTTL
輸入阻抗：50Ω
輸入耦合：AC
最大頻率：1GHz? （快外部時鐘）
60MHz （慢外部時鐘）
最小頻率：200MHz（快外部時鐘）
DC （慢外部時鐘）
采樣方式：上升
觸發系統：模式：滞後邊緣觸發
觸發數量：2
尺寸重量：尺寸：半長單槽PCI卡(4.2 inches x 6.5 inches)
重量：250g
I/O接口：CH A, CH B
觸發輸入/輸出：BNC母頭連接配接器
ECLK：SMA母頭連接配接器
環 境：工作溫度：0°C～55°C
存儲溫度：-20°C～+70°C
相對濕度：5%～95% 非冷凝
Main functions of system software (customizable)
系統軟體主要功能（可定制）
軟體實作信号采集處理分析系統參數的設定，數學運算，信号時域顯示、參數顯示、頻域顯示、時頻分析、信号累加平均及各種現代信号處理算法、并将實時采集的資料高速存儲到磁盤陣列中；資料可通過高速PCI-E×16總線傳入高性能GPU并行處理器進行實時處理；軟體實作了資料采集、存儲、分析與管理功能。
西安慕雷電子科技有限公司是國内頂尖的高速資料采集、處理、存儲及回放産生裝置系統內建商，公司具有強大的研發內建能力，是多家國際頂級高速資料采集卡的系統內建商。我們提供各種國際一流的高速資料采集卡、産生卡，處理卡及相關高速記錄存儲處理系統。産品主要應用于雷達，無線通訊，生物醫學，衛星通信導航，超聲無損檢測，分布式光纖測試，質譜，高能實體等領域。
1.采集參數控制
采樣率設定 、時鐘頻率設定、觸發方式設定、資料格式、通道特性設定
2.頻域分析
資料連續存儲過程中進行快速傅立葉分析，觀察信号頻域特性。
3.時頻分析
資料連續存儲過程中可間隔抽取原始資料進行時頻關聯分析
4.實時處理及進階信号分析技術
支援GPU多核處理器實時進行各種進階信号處理算法：FIR濾波，調制解調，誤碼率分析、相關性分析，抖動及幅象一緻性分析等。
5. 資料高速存儲及管理
高性能存儲技術支援高達1.4GB/S高速寫盤，支援高達每秒百萬數量級的高頻脈沖連續存儲，時間可達數小時，專用資料管理子產品記錄信号的各種相關參數
10bit 5GSPS高速資料采集卡
産品編号：MR-10B-5G
産品類别：高速資料采集卡
Product characteristics
産品特性
Parameter index
參數名額
Hardware structure
硬體結構
西安慕雷電子科技
System structure
系統結構
10bit 5GS/S 高速資料采集卡
産品編号：MR-10B5GS
規 格：10bit 5GS/S 高速資料采集卡 FPGA開放
産品類别：高速資料采集卡
Product characteristics
産品特性
5GSPS 采樣率 單通道
3 G Hz 模拟輸入帶寬
10 bits 分辨率
支援内外時鐘
支援外部觸發
多記錄模式下支援重複頻率大于1 MHz
存儲容量 1024 MSamples
總線接口 PCIE 2.0 8LANE
FPGA開放，支援使用者開發
二次開發支援 C/C++ and MATLAB
應用領域
雷達信号采集分析
雷射雷達
無線通信
光學測試
高速資料采集記錄
測試測量
Product features
原理圖
慕雷電子提供全球頂級的超寬帶信号高速記錄回放系統，資料采集存儲帶寬高達6GByte/S；10位分辨率、5GS/S采樣率、帶寬高達3GHz支援資料實時分析處理和持續流盤，記錄時間高達數小時。
慕雷電子提供高速信号産生系統，實作2.5GS/S持續實時長時間信号産生及回放（長達數小時不重複），信号從磁盤陣列以5GB/S的速度實時讀取；可模拟雷達，通信及複雜電磁環境信号産生。 超寬帶信号高速記錄回放系統已大量應用于科研及國防等領域。
12bit 1.8GSPS高速資料采集卡
産品編号：MR-12B-3G
産品類别：高速資料采集卡
Product characteristics
産品特性
Parameter index
參數名額
Frequency response
頻率響應
Hardware structure
硬體結構
System structure
系統結構
