引言

現實世界的光照是極其複雜的，而且會受到諸多因素的影響，這是以目前我們所擁有的處理能力無法模拟的。是以OpenGL的光照僅僅使用了簡化的模型并基于對現實的估計來進行模拟，這樣處理起來會更容易一些，而且看起來也差不多一樣。這些光照模型都是基于我們對光的實體特性的了解。其中一個模型被稱為馮氏光照模型(Phong Lighting Model)。馮氏光照模型的主要結構由3個元素組成：環境(Ambient)、漫反射(Diffuse)和鏡面(Specular)光照。這些光照元素看起來像下面這樣：

先看phong光照模型中一段頂點着色器的代碼

#version 330 core
out vec4 FragColor;

in vec3 Normal;  //法相向量
in vec3 FragPos; //

uniform vec3 lightPos;
uniform vec3 viewPos;
uniform vec3 lightColor;
uniform vec3 objectColor;

void main()
{
  //ambient環境光
  float ambientStrength = 0.1f;   //環境光照強度
  vec3 ambient = ambientStrength * lightColor;

  //diffuse漫反射光
  vec3 norm =  normalize(Normal);
  vec3 lightDir = normalize(lightPos - FragPos); //光的方向向量是光的位置向量與片段的位置向量之間的向量差
  float diff = max(dot(norm, lightDir), 0.0f);
  vec3 diffuse = diff * lightColor;

  //specular鏡面反射光
  float specularStrength = 0.9;
  vec3 viewDir = normalize(viewPos - FragPos);
  vec3 reflectDir = reflect(-lightDir, norm);
  float spec = pow(max(dot(viewDir, reflectDir), 0.0f), 32);
  vec3 specular = specularStrength * spec * lightColor;

  vec3 result = (ambient + diffuse + specular) * objectColor;
  FragColor = vec4(result, 1.0f);

}

OpenGL光照模型總結

一、馮氏光照

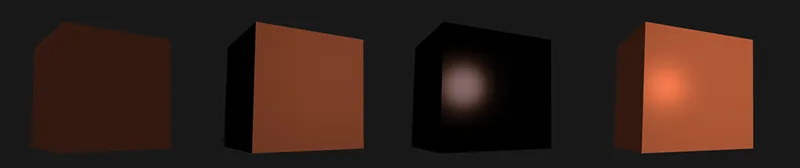

所謂的馮氏光照分為三大部分：環境光照、漫反射光照以及鏡面反射光照。對于同一個物體來講，當有多個光源發出光線照亮該物體時，都可以将其劃分成上述三種情況分别進行計算，最後将三部分組合即為其中一個光源照射物體後得到的最終結果，再将每個光源的照射結果進行疊加即為複雜照射環境下的最終結果。

1、環境光照：

這是馮氏光照中最簡單的光照，隻需要用環境光向量乘上物體本身的顔色即可，要注意的是環境光往往比較弱，是以環境光向量要設定的比較小。

vec3 ambient = light.ambient * vec3(texture(material.diffuse, TexCoords));

解釋：

light.ambient為環境光線，material.diffuse為漫反射光照貼圖（因為大部分情況下環境光貼圖與漫反射貼圖相同），TexCoords為紋理坐标，texture函數會在紋理坐标内生成一些插值坐标，用來采樣紋理圖檔其他地方的顔色。

2、漫反射光照：

如圖可知，計算漫反射光照最重要的就是計算光線向量與法向量的夾角角度。法向量可以通過叉乘獲得。而光線向量要通過光源位置向量與片段位置向量相減獲得。

vec3 lightDir = normalize(light.position - fragPos);
float diff = max(dot(normal, lightDir), 0.0);
vec3 diffuse = light.diffuse * diff * vec3(texture(material.diffuse, TexCoords));

解釋：

LightDir為光線向量，normalize是向量标準化函數，将向量變為長度為1的機關向量。Diff為法向量與光線向量夾角，注意該夾角不能小于0，normal是法向量我們一般可以通過資料輸入得到。

重要注意點：

當模型發生不均勻縮放是會破壞法向量導緻光線扭曲。

解決方法：使用正規矩陣（模型矩陣左上角的逆矩陣的轉置矩陣）

得到如下頂點着色器代碼：

3、鏡面反射光照

計算該光照需要以下幾個資料：光源位置，片段位置，法向量，觀察者位置。

光源位置和片段位置能夠求出光線向量，通過光線向量與法向量能夠計算出反射光線向量，觀察者位置和片段位置能夠計算出觀察者向量，觀察者向量與反射光線向量能夠求出角度，該角度即為參數spec，用來計算鏡面反射光線向量。

vec3 lightDir = normalize(light.position - fragPos);
vec3 viewDir = normalize(viewPos - FragPos);
vec3 reflectDir = reflect(-lightDir, normal);
float spec = pow(max(dot(viewDir, reflectDir), 0.0), material.shininess);
vec3 specular = light.specular * spec * vec3(texture(material.specular, TexCoords));

viewDir為觀察者向量。

reflectDir是反射光線向量，reflect是求反射向量的函數其中第一個參數是入射光線，它必須是從光源出發，是以lightDir要取反。

Material.shininess是發光值一個物體的發光值越高，反射光的能力越強，散射得越少，高光點越小。往往設定為32。

4、光照結果:

vec3 result = ambient + diffuse + specular;
color = vec4(result, 1.0f);

二、投光物

1、定向光

當一個光源很遠的時候，來自光源的每條光線接近于平行。這看起來就像所有的光線來自于同一個方向，無論物體和觀察者在哪兒。當一個光源被設定為無限遠時，它被稱為定向光(Directional Light)，因為所有的光線都有着同一個方向；它會獨立于光源的位置。

struct DirLight
{
    vec3 direction;//定向光的光線向量（定向光的光線向量不發生改變）
    vec3 ambient;//環境光向量
    vec3 diffuse;//漫反射光線向量
    vec3 specular;//鏡面反射光線向量
};
uniform DirLight dirLight;
vec3 CalcDirLight(DirLight light, vec3 normal, vec3 viewDir)
{
    vec3 lightDir = normalize(-light.direction);
    // 計算漫反射系數
    float diff = max(dot(normal, lightDir), 0.0);
    // 計算鏡面反射系數
    vec3 reflectDir = reflect(-lightDir, normal);
    float spec = pow(max(dot(viewDir, reflectDir), 0.0), material.shininess);
    // 計算各光照分量向量
    vec3 ambient = light.ambient * vec3(texture(material.diffuse, TexCoords));
    vec3 diffuse = light.diffuse * diff * vec3(texture(material.diffuse, TexCoords));
    vec3 specular = light.specular * spec * vec3(texture(material.specular, TexCoords));
    return (ambient + diffuse + specular);
}

2、點光源

點光是一個在時間裡有位置的光源，它向所有方向發光，光線随距離增加逐漸變暗。想象燈泡和火炬作為投光物，它們可以扮演點光的角色。

重要特性——衰減：

随着光線穿越距離的變遠使得亮度也相應地減少的現象，通常稱之為衰減(Attenuation)。

衰減方程：

在這裡d代表片段到光源的距離。為了計算衰減值，我們定義3個（可配置）項：常數項Kc，一次項Kl和二次項Kq。

struct PointLight
{
    vec3 position;//點光源位置
    float constant;//衰減公式常數項
    float linear;//衰減公式一次項系數
    float quadratic;//衰減公式二次項系數
    vec3 ambient;//環境光向量
    vec3 diffuse;//漫反射向量
    vec3 specular;//鏡面反射向量
};
vec3 CalcPointLight(PointLight light, vec3 normal, vec3 fragPos, vec3 viewDir)
{
    vec3 lightDir = normalize(light.position - fragPos);
    // 計算漫反射系數
    float diff = max(dot(normal, lightDir), 0.0);
    // 計算鏡面反射系數
    vec3 reflectDir = reflect(-lightDir, normal);
    float spec = pow(max(dot(viewDir, reflectDir), 0.0), material.shininess);
    // 計算衰減系數
    float distance = length(light.position - fragPos);
    float attenuation = 1.0f / (light.constant + light.linear * distance +light.quadratic * (distance * distance));
    // 計算各個光照分量向量
    vec3 ambient = light.ambient * vec3(texture(material.diffuse, TexCoords));
    vec3 diffuse = light.diffuse * diff * vec3(texture(material.diffuse, TexCoords));
    vec3 specular = light.specular * spec * vec3(texture(material.specular, TexCoords));
    //各個光照分量乘上衰減系數
    ambient *= attenuation;
    diffuse *= attenuation;
    specular *= attenuation;
    return (ambient + diffuse + specular);
}

3、聚光光源

聚光是一種位于環境中某處的光源，它不是向所有方向照射，而是隻朝某個方向照射。結果是隻有一個聚光照射方向的确定半徑内的物體才會被照亮，其他的都保持黑暗。聚光的好例子是路燈或手電筒。

• LightDir：從片段指向光源的向量。

• SpotDir：聚光所指向的方向。

• Phiϕ：定義聚光半徑的切光角。每個落在這個角度之外的，聚光都不會照亮。

• Thetaθ：LightDir向量和SpotDir向量之間的角度。θ值應該比Φ值小，這樣才會在聚光内。

重要特性——平滑/軟化邊緣

為建立聚光的平滑邊，我們希望去模拟的聚光有一個内圓錐和外圓錐。我們可以把内圓錐設定為前面部分定義的圓錐，我們希望外圓錐從内邊到外邊逐漸的變暗。

為建立外圓錐，我們簡單定義另一個餘弦值，它代表聚光的方向向量和外圓錐的向量（等于它的半徑）的角度。然後，如果片段在内圓錐和外圓錐之間，就會給它計算出一個0.0到1.0之間的亮度。如果片段在内圓錐以内這個亮度就等于1.0，如果在外面就是0.0。

這裡ϵ是内部圓錐（ϕ）和外部圓錐（γ）（epsilon = phi - gamma）的差。結果I的值是聚光在目前片段的亮度。

struct SpotLight
{
    vec3 position;//光源位置
    vec3 direction;//光的方向，即上圖的SpotDir
    float cutOff;//内圓錐切角
    float outerCutOff;//外圓錐切角

    float constant;
    float linear;
    float quadratic;

    vec3 ambient;
    vec3 diffuse;
    vec3 specular;
};
vec3 CalcSpotLight(SpotLight light, vec3 normal, vec3 fragPos, vec3 viewDir)
{
    vec3 lightDir = normalize(light.position - fragPos);
    // 計算漫反射系數
    float diff = max(dot(normal, lightDir), 0.0);
    // 鏡面反射系數
    vec3 reflectDir = reflect(-lightDir, normal);
    float spec = pow(max(dot(viewDir, reflectDir), 0.0), material.shininess);
    // 光線衰減
    float distance = length(light.position - fragPos);
    float attenuation = 1.0f / (light.constant + light.linear * distance + light.quadratic * (distance * distance));
    // 計算聚光系數
    float theta = dot(lightDir, normalize(-light.direction));
    float epsilon = light.cutOff - light.outerCutOff;
    float intensity = clamp((theta - light.outerCutOff) / epsilon, 0.0, 1.0);
    // 計算各個光照分量答案
    vec3 ambient = light.ambient * vec3(texture(material.diffuse, TexCoords));
    vec3 diffuse = light.diffuse * diff * vec3(texture(material.diffuse, TexCoords));
vec3 specular = light.specular * spec * vec3(texture(material.specular, TexCoords));
//給每個光照分量乘上衰減系數和聚光系數
    ambient *= attenuation * intensity;
    diffuse *= attenuation * intensity;
    specular *= attenuation * intensity;
    return (ambient + diffuse + specular);
}

三、完整的頂點着色器和片段着色器

1、 Vertexshader：

#version 330 core
layout (location = 0) in vec3 position;
layout (location = 1) in vec3 normal;
layout (location = 2) in vec2 texCoords;

out vec3 Normal;
out vec3 FragPos;
out vec2 TexCoords;

uniform mat4 model;
uniform mat4 view;
uniform mat4 projection;

void main()
{
    gl_Position = projection * view *  model * vec4(position, 1.0f);
    FragPos = vec3(model * vec4(position, 1.0f));
    Normal = mat3(transpose(inverse(model))) * normal;
    TexCoords = texCoords;
}

2、 Fragmentshader

#version 330 core
struct Material {
    sampler2D diffuse;
    sampler2D specular;
    float shininess;
};

struct DirLight {
    vec3 direction;

    vec3 ambient;
    vec3 diffuse;
    vec3 specular;
};

struct PointLight {
    vec3 position;

    float constant;
    float linear;
    float quadratic;

    vec3 ambient;
    vec3 diffuse;
    vec3 specular;
};

struct SpotLight{
    vec3 position;
    vec3 direction;
    float cutOff;
    float outerCutOff;

    float constant;
    float linear;
    float quadratic;

    vec3 ambient;
    vec3 diffuse;
    vec3 specular;
};

#define NR_POINT_LIGHTS 4

in vec3 FragPos;
in vec3 Normal;
in vec2 TexCoords;

out vec4 color;

uniform vec3 viewPos;
uniform DirLight dirLight;
uniform PointLight pointLights[NR_POINT_LIGHTS];
uniform SpotLight spotLight;
uniform Material material;

// Function prototypes
vec3 CalcDirLight(DirLight light, vec3 normal, vec3 viewDir);
vec3 CalcPointLight(PointLight light, vec3 normal, vec3 fragPos, vec3 viewDir);
vec3 CalcSpotLight(SpotLight light, vec3 normal, vec3 fragPos, vec3 viewDir);

void main()
{
    // Properties
    vec3 norm = normalize(Normal);
    vec3 viewDir = normalize(viewPos - FragPos);

    // == ======================================
    // Our lighting is set up in 3 phases: directional, point lights and an optional flashlight
    // For each phase, a calculate function is defined that calculates the corresponding color
    // per lamp. In the main() function we take all the calculated colors and sum them up for
    // this fragment's final color.
    // == ======================================
    // Phase 1: Directional lighting
    vec3 result = CalcDirLight(dirLight, norm, viewDir);
    // Phase 2: Point lights
    for(int i = 0; i < NR_POINT_LIGHTS; i++)
        result += CalcPointLight(pointLights[i], norm, FragPos, viewDir);
    // Phase 3: Spot light
    result += CalcSpotLight(spotLight, norm, FragPos, viewDir);

    color = vec4(result, 1.0);
}

// Calculates the color when using a directional light.
vec3 CalcDirLight(DirLight light, vec3 normal, vec3 viewDir)
{
    vec3 lightDir = normalize(-light.direction);
    // Diffuse shading
    float diff = max(dot(normal, lightDir), 0.0);
    // Specular shading
    vec3 reflectDir = reflect(-lightDir, normal);
    float spec = pow(max(dot(viewDir, reflectDir), 0.0), material.shininess);
    // Combine results
    vec3 ambient = light.ambient * vec3(texture(material.diffuse, TexCoords));
    vec3 diffuse = light.diffuse * diff * vec3(texture(material.diffuse, TexCoords));
    vec3 specular = light.specular * spec * vec3(texture(material.specular, TexCoords));
    return (ambient + diffuse + specular);
}

// Calculates the color when using a point light.
vec3 CalcPointLight(PointLight light, vec3 normal, vec3 fragPos, vec3 viewDir)
{
    vec3 lightDir = normalize(light.position - fragPos);
    // Diffuse shading
    float diff = max(dot(normal, lightDir), 0.0);
    // Specular shading
    vec3 reflectDir = reflect(-lightDir, normal);
    float spec = pow(max(dot(viewDir, reflectDir), 0.0), material.shininess);
    // Attenuation
    float distance = length(light.position - fragPos);
    float attenuation = 1.0f / (light.constant + light.linear * distance + light.quadratic * (distance * distance));
    // Combine results
    vec3 ambient = light.ambient * vec3(texture(material.diffuse, TexCoords));
    vec3 diffuse = light.diffuse * diff * vec3(texture(material.diffuse, TexCoords));
    vec3 specular = light.specular * spec * vec3(texture(material.specular, TexCoords));
    ambient *= attenuation;
    diffuse *= attenuation;
    specular *= attenuation;
    return (ambient + diffuse + specular);
}

vec3 CalcSpotLight(SpotLight light, vec3 normal, vec3 fragPos, vec3 viewDir)
{
    vec3 lightDir = normalize(light.position - fragPos);
    // Diffuse shading
    float diff = max(dot(normal, lightDir), 0.0);
    // Specular shading
    vec3 reflectDir = reflect(-lightDir, normal);
    float spec = pow(max(dot(viewDir, reflectDir), 0.0), material.shininess);
    // Attenuation
    float distance = length(light.position - fragPos);
    float attenuation = 1.0f / (light.constant + light.linear * distance + light.quadratic * (distance * distance));
    // Spotlight intensity
    float theta = dot(lightDir, normalize(-light.direction));
    float epsilon = light.cutOff - light.outerCutOff;
    float intensity = clamp((theta - light.outerCutOff) / epsilon, 0.0, 1.0);
    // Combine results
    vec3 ambient = light.ambient * vec3(texture(material.diffuse, TexCoords));
    vec3 diffuse = light.diffuse * diff * vec3(texture(material.diffuse, TexCoords));
    vec3 specular = light.specular * spec * vec3(texture(material.specular, TexCoords));
    ambient *= attenuation * intensity;
    diffuse *= attenuation * intensity;
    specular *= attenuation * intensity;
    return (ambient + diffuse + specular);
}

舉個栗子，程式

運作效果

工程源碼

參考

OpenGL中phong光照模型詳解

版權

引言

OpenGL光照模型總結

繼續閱讀

與Intel的古老顯示卡的戰鬥----Ward光照模型的高光部分的Unity Shader的編寫

電磁場習題

【光學】基于matlab GUI菲涅爾系數計算【含Matlab源碼 1165期】

matlab信号處理函數彙總

常用的光照模型Shader Models

3d 繪制中的光照

Unity3D 一個帶有UnityStandard全局效果的VFshader模闆（Unity2017.4.6）

OpenGL 學習實錄5: 基礎光照 & 材質OpenGL 學習實錄5: 基礎光照 & 材質系列文章正文其他資源

功率放大器的負載牽引技術及增益-帶寬限制研究功率放大器輸出功率和功率附加效率是其最重要的兩個名額，但是由于氮化嫁器件的最

基本光照Phong光照模型光源類型光照計算階段

在計算機圖形學中，渲染是将三維模型或二維圖像資料轉換為圖像的過程，這是通過模拟光的實體行為來完成的。模拟光與虛拟對象和環

3D相機面臨的困難問題和解決方案

【圖形學】計算機圖形學-練習題9

OpenCV 圖像白平衡算法（相機自動白平衡）

OpenGL_4.0_Shading_Language_Cookbook 讀書筆記（2）

THREE.JS中常用的4種光源
