關于ELF檔案的詳細介紹，推薦閱讀： ELF檔案格式分析 —— 滕啟明。

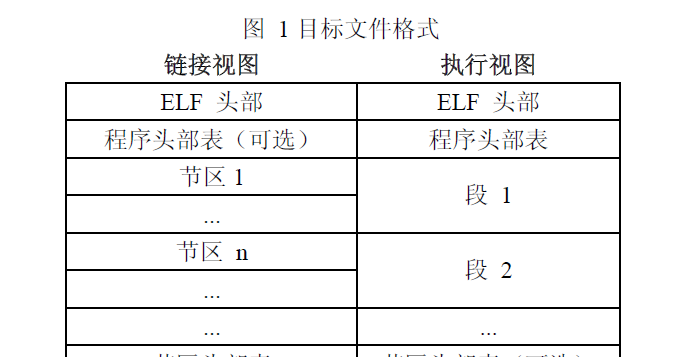

ELF檔案由ELF頭部、程式頭部表、節區頭部表以及節區4部分組成。
通過objdump工具和readelf工具，可以觀察ELF檔案詳細資訊。
ELF檔案加載過程分析
從編譯、連結和運作的角度，應用程式和庫程式的連結有兩種方式。一種是靜态連結，庫程式的二進制代碼連結進應用程式的映像中；一種是動态連結，庫函數的代碼不放入應用程式映像，而是在啟動時，将庫程式的映像加載到應用程式程序空間。
在動态連結中，GNU将動态連結ELF檔案的工作做了分工：ELF映像的載入與啟動由Linux核心完成，而動态連結過程由使用者空間glibc實作。并提供了一個“解釋器”工具ld-linux.so.2。
Linux核心中，使用struct linux_binfmt結構定義一個ELF檔案加載
/* binfmts.h */
struct linux_binfmt {
struct list_head lh;
struct module *module;
int (*load_binary)(struct linux_binprm *, struct pt_regs * regs);
int (*load_shlib)(struct file *);
int (*core_dump)(struct coredump_params *cprm);
unsigned long min_coredump; /* minimal dump size */
};
load_binary函數指針指向的是一個可執行程式的處理函數。我們研究的ELF檔案格式的定義如下：
/* binfmt_elf.c */
static struct linux_binfmt elf_format = {
.module = THIS_MODULE,
.load_binary = load_elf_binary,
.load_shlib = load_elf_library,
.core_dump = elf_core_dump,
.min_coredump = ELF_EXEC_PAGESIZE,
};
Linux核心将這個資料結構注冊到可執行程式隊列，當運作一個可執行程式時，所有注冊的處理程式（這裡的load_elf_binary）逐一前來認領，若發現格式相符，則載入并啟動該程式。
static int load_elf_binary(struct linux_binprm *bprm, struct pt_regs *regs)
{
struct file *interpreter = NULL; /* to shut gcc up */
unsigned long load_addr = 0, load_bias = 0;
int load_addr_set = 0;
char * elf_interpreter = NULL; //"解釋器"
/*......*/
struct {
struct elfhdr elf_ex;
struct elfhdr interp_elf_ex;
} *loc; //elf頭結構
loc = kmalloc(sizeof(*loc), GFP_KERNEL);
/*......*/
/* Get the exec-header */
loc->elf_ex = *((struct elfhdr *)bprm->buf); //bprm->buf是核心讀的的128位元組映像頭
retval = -ENOEXEC;
/* First of all, some simple consistency checks */
if (memcmp(loc->elf_ex.e_ident, ELFMAG, SELFMAG) != 0) //檢視檔案頭4個位元組，判斷是否為"\177ELF"
goto out;
if (loc->elf_ex.e_type != ET_EXEC && loc->elf_ex.e_type != ET_DYN) //是否為可執行檔案或共享庫?
goto out;
/*......*/
/* Now read in all of the header information */
/*......*/
retval = kernel_read(bprm->file, loc->elf_ex.e_phoff, // kernel_read讀取整個程式頭表
(char *)elf_phdata, size);
/*......*/
for (i = 0; i < loc->elf_ex.e_phnum; i++) { //這個大for循環功能是加載"解釋器"
if (elf_ppnt->p_type == PT_INTERP) { //PT_INTERP指"解釋器"段
/* This is the program interpreter used for
* shared libraries - for now assume that this
* is an a.out format binary
*/
/*......*/
retval = kernel_read(bprm->file, elf_ppnt->p_offset, //根據位置p_offset和大小p_filesz将"解釋器"讀入
elf_interpreter, //這裡讀入的其實是"解釋器"名字"/lib/ld-linux.so.2"
elf_ppnt->p_filesz);
/*......*/
/* make sure path is NULL terminated */
retval = -ENOEXEC;
if (elf_interpreter[elf_ppnt->p_filesz - 1] != '\0')
goto out_free_interp;
interpreter = open_exec(elf_interpreter); //打開"解釋器"
retval = PTR_ERR(interpreter);
if (IS_ERR(interpreter))
goto out_free_interp;
/*
* If the binary is not readable then enforce
* mm->dumpable = 0 regardless of the interpreter's
* permissions.
*/
would_dump(bprm, interpreter);
retval = kernel_read(interpreter, 0, bprm->buf, //讀入128位元組的"解釋器"頭部
BINPRM_BUF_SIZE);
/*......*/
/* Get the exec headers */
loc->interp_elf_ex = *((struct elfhdr *)bprm->buf);
break;
}
elf_ppnt++;
}
/*......*/
/* Some simple consistency checks for the interpreter */
if (elf_interpreter) { //對"解釋器"段的校驗
/*......*/
}
/*......*/
for(i = 0, elf_ppnt = elf_phdata;
i < loc->elf_ex.e_phnum; i++, elf_ppnt++) {
int elf_prot = 0, elf_flags;
unsigned long k, vaddr;
if (elf_ppnt->p_type != PT_LOAD) //搜尋類型為"PT_LOAD"的段(需載入的段)
continue;
if (unlikely (elf_brk > elf_bss)) {
/*......*/
}
/*......*/
}
error = elf_map(bprm->file, load_bias + vaddr, elf_ppnt,
elf_prot, elf_flags, 0); //建立使用者虛拟位址空間與映射檔案某連續區間的映射
/*......*/
}
/*......*/
if (elf_interpreter) { //如果要載入"解釋器"（都是靜态連結的情況）
unsigned long uninitialized_var(interp_map_addr);
elf_entry = load_elf_interp(&loc->interp_elf_ex,
interpreter,
&interp_map_addr,
load_bias); //載入"解釋器"映像
if (!IS_ERR((void *)elf_entry)) {
/*
* load_elf_interp() returns relocation
* adjustment
*/
interp_load_addr = elf_entry;
elf_entry += loc->interp_elf_ex.e_entry; //使用者空間入口位址設定為elf_entry
}
if (BAD_ADDR(elf_entry)) {
force_sig(SIGSEGV, current);
retval = IS_ERR((void *)elf_entry) ?
(int)elf_entry : -EINVAL;
goto out_free_dentry;
}
reloc_func_desc = interp_load_addr;
allow_write_access(interpreter);
fput(interpreter);
kfree(elf_interpreter);
} else { //有動态連結存在
elf_entry = loc->elf_ex.e_entry; //使用者空間入口位址設定為映像本身位址
if (BAD_ADDR(elf_entry)) {
force_sig(SIGSEGV, current);
retval = -EINVAL;
goto out_free_dentry;
}
}
kfree(elf_phdata);
/*......*/
start_thread(regs, elf_entry, bprm->p); //修改eip與esp為新的位址，程式從核心傳回應用态時的入口
/*......*/
/* error cleanup */
/*......*/
}
我們這樣一個Hello world程式，除非在編譯時指定-static選項，否則都是動态連結的：
#include <stdio.h>
int main()
{
printf("Hello world.\n");
return 0;
}
Hello world程式被記憶體載入記憶體後，控制權先交給“解釋器”，“解釋器”完成動态庫的裝載後，再将控制權交給使用者程式。
ELF檔案符号的動态解析
“解釋器”将所有動态庫檔案加載到記憶體後，形成一個連結清單，後面的符号解析過程主要是在這個連結清單中搜尋符号的定義。
我們以上面Hello world程式為例，分析程式如何調用動态庫中的printf函數：
000000000040052d <main>:
40052d: 55 push %rbp
40052e: 48 89 e5 mov %rsp,%rbp
400531: bf d4 05 40 00 mov $0x4005d4,%edi
400536: e8 d5 fe ff ff callq 400410 <[email protected]>
40053b: b8 00 00 00 00 mov $0x0,%eax
400540: 5d pop %rbp
400541: c3 retq
400542: 66 2e 0f 1f 84 00 00 nopw %cs:0x0(%rax,%rax,1)
400549: 00 00 00
40054c: 0f 1f 40 00 nopl 0x0(%rax) 從彙編代碼看到，printf調用被換成了puts，其中callq指令就是調用的puts函數，它使用了[email protected]标号。要分析這段彙編代碼，需要先了解2個基本概念：GOT（global offset table）和PLT（procedure linkage table）
GOT
當程式引用某個動态庫中的符号時（如puts()函數），編譯連結階段并不知道這個符号在記憶體中的具體位置，隻有在動态連結器将共享庫加載到記憶體後，即在運作階段，符号位址才會最終确定。是以要有一個結構來儲存符号的絕對位址，這就是GOT。這樣通過表中的某一項，就可以引用某符号的位址。
GOT表前3項是保留項，用于儲存特殊的資料結構位址，其中GOT[1]儲存共享庫清單位址，上文提到“解釋器”加載的所有共享庫以清單形式組織。GOT[2]儲存函數_dl_runtime_resolve的位址，這個函數的主要作用是找到某個符号的位址，并把它寫到相應GOT項中，然後将控制轉移到目标函數。
PLT
在編譯連結時，連結器不能将控制從一個可執行檔案或共享庫檔案轉到另外一個，因為如前面所說的，這時函數位址還未确定。是以連結器将控制轉移到PLT中的一項，PLT通過引用GOT的絕對位址，實作控制轉移。
實際在通過objdump檢視ELF檔案，GOT表在名稱為.got.plt的section中，PLT表在名稱為.plt的section中。
21 .got 00000008 0000000000600ff8 0000000000600ff8 00000ff8 2**3
CONTENTS, ALLOC, LOAD, DATA
22 .got.plt 00000030 0000000000601000 0000000000601000 00001000 2**3
CONTENTS, ALLOC, LOAD, DATA 加到上面的彙編代碼，我們看一下[email protected]是什麼内容：
[email protected]:~/workdir$ objdump -d hello
...
Disassembly of section .plt:
0000000000400400 <[email protected]>:
400400: ff 35 02 0c 20 00 pushq 0x200c02(%rip) # 601008 <_GLOBAL_OFFSET_TABLE_+0x8>
400406: ff 25 04 0c 20 00 jmpq *0x200c04(%rip) # 601010 <_GLOBAL_OFFSET_TABLE_+0x10>
40040c: 0f 1f 40 00 nopl 0x0(%rax)
0000000000400410 <[email protected]>:
400410: ff 25 02 0c 20 00 jmpq *0x200c02(%rip) # 601018 <_GLOBAL_OFFSET_TABLE_+0x18>
400416: 68 00 00 00 00 pushq $0x0
40041b: e9 e0 ff ff ff jmpq 400400 <_init+0x20>
0000000000400420 <[email protected]>:
400420: ff 25 fa 0b 20 00 jmpq *0x200bfa(%rip) # 601020 <_GLOBAL_OFFSET_TABLE_+0x20>
400426: 68 01 00 00 00 pushq $0x1
40042b: e9 d0 ff ff ff jmpq 400400 <_init+0x20>
0000000000400430 <[email protected]>:
400430: ff 25 f2 0b 20 00 jmpq *0x200bf2(%rip) # 601028 <_GLOBAL_OFFSET_TABLE_+0x28>
400436: 68 02 00 00 00 pushq $0x2
40043b: e9 c0 ff ff ff jmpq 400400 <_init+0x20> 我們看到[email protected]包含3條指令，程式中所有對puts的調用都會先來到這裡。還可以看出除了PLT0（p[email protected]标号）外，其餘PLT項形式都是一樣的，最後的jmpq指令都是跳轉到400400即PLT0處。整個PLT表就像一個數組，除PLT0外所有指令第一條都是一個間接尋址。以[email protected]為例，從0x200c02(%rip)處的注釋可以看到，這條指令跳轉到了GOT中的一項，其内容為0x601018即位址0x400406處（0x601018-0x200c02），也即[email protected]的第二條指令。（RIP相對尋址模式）
