視訊監控安防平台-通過HTTP轉國标28181(GB28181-2016)實作動态擷取RTSP、RTMP、HLS輸出管理平台
最近抽時間把這個小型管理平台做了完善，目前支援的功能全部通過http+json的接口實作，由于有mysql資料庫和httpserver所有對環境依賴程度比較大(建議按照部署文檔來操作)，demo裡面有系統的部署文檔和mysql資料庫的初始化部署，支援小型并發數在100路左右的視訊管理平台，如果開發力量大的可以在這個基礎上做二次開發，主要針對使用者、資源組和角色等管理，裝置管理在5000路左右，視訊并發在100路左右（同時100路碼流接收和發送）。運作環境是centos7.3 x64系統，mysql采用系統自帶的mariadb。
國标28181平台版本已更新（支援多線程處理和接收sip資料、支援BS用戶端），新位址：
https://blog.csdn.net/songxiao1988918/article/details/108087792
通過http轉國标28181(GB28181-2016)實作動态擷取RTSP、RTMP、HLS輸出管理平台下載下傳位址如下：
https://download.csdn.net/download/songxiao1988918/10870352
由于上傳無法選擇0積分下載下傳，沒有積分的可以聯系我， 聯系方式QQ：123011785 ，歡迎大家一起學習！
一、功能介紹：
1、支援國标GB28181平台、國标GB28181 IPC和國标GB28181 NVR裝置同時接入 （支援GB28181-2011版本和GB28181-2016版本）
2、支援國标GB28181裝置注冊和登出，對所有裝置進行管理，擷取資源 對資源清單進行管理
3、支援國标GB28181的目錄訂閱，對接收的訂閱通知進行處理
4、支援國标GB28181實時視訊請求（支援UDP、TCP主動（tcpactive）、TCP被動（tcppassive））
5、支援國标GB28181 PTZ控制
6、支援國标GB28181 錄像查詢
7、支援國标GB28181 曆史視訊點播 （支援UDP、TCP主動（tcpactive）、TCP被動（tcppassive））
8、支援國标GB28181 曆史視訊下載下傳 （支援UDP、TCP主動（tcpactive）、TCP被動（tcppassive））
9、支援對接收的國标實時視訊碼流和曆史視訊碼流進行管理
10、支援将國标的PS碼流轉換成ES碼流
11、支援丢包列印和斷流列印
13、支援RTSP服務和RTSP會話管理
14、支援RTSP用戶端 UDP傳輸和TCP傳輸
15、支援國标GB28181裝置5000路左右的接入管理，支援國标請求視訊在100路左右
16、支援國标28181裝置和通道寫入mysql資料庫
17、支援裝置的雲台PTZ控制，控制類型：上"up",下"down",左"left",右"right",左上"leftup",左下"leftdown",右上"rightup",右下"rightdown",鏡頭近"zoomin",鏡頭遠"zoomout", 焦距遠"focusfar",焦距近"focusnear", 設定預置位"setpos",調預置位"callpos"
18、支援曆史視訊的查詢和曆史視訊的點播控制
19、支援對國标裝置的控制，"record":錄像開啟和停止-通道id "guard":布放和撤防-報警通道id "reboot":裝置重新開機-裝置id "keyfame":強制關鍵幀-通道id
20、支援對實時視訊的圖檔截圖，通過http直接通路圖檔
21、支援rtmp和hls會話一直保留
22、支援報警消息（裝置上線、下線和裝置端報警）通過httpclient方式主動通知
23、支援公網和區域網路同時存在
24、支援httpserver，接口支援http+json
25、支援裝置上線、下線和裝置報警通過httpclient通知到指定的httpserver

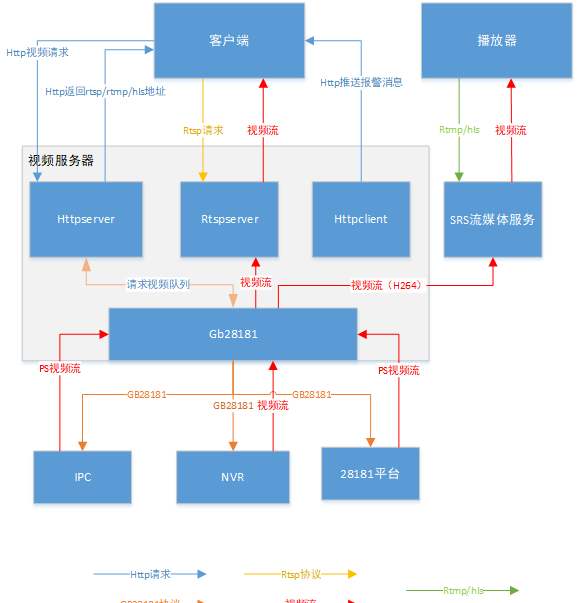

架構圖：
二、使用文檔：
- 初始化mysql 資料庫（系統預設使用的是mariadb）
如果未安裝mariadb，可以使用yum安裝，安裝mariadb的yum指令：yum -y install mariadb mariadb-server
1.1、設定mysql忽略表名的大小寫
[[email protected] ~]# vi /etc/my.cnf.d/server.cnf
在[mysqlld]下加上
lower_case_table_names=1
1.2、設定啟動mariadb和開機自啟動mariadb資料庫
[[email protected] ~]# systemctl start mariadb
[[email protected] ~]# systemctl enable mariadb
1.3、設定mariadb登入的使用者名和密碼
[[email protected] ~]# mysql -uroot
空格
MariaDB [(none)]> use mysql
MariaDB [mysql]> SET PASSWORD FOR 'root'@'localhost' = PASSWORD('123456');
MariaDB [mysql]> CREATE USER 'root'@'%' IDENTIFIED BY "123456";
MariaDB [mysql]> grant all privileges on *.* to 'root'@'%' identified by '123456';
MariaDB [mysql]> GRANT ALL PRIVILEGES ON *.* TO 'root'@'%' IDENTIFIED BY '123456' WITH GRANT OPTION;
MariaDB [mysql]> flush privileges;
Mysql資料庫初始化完成。
2、初始化資料庫表
由于建立表比較少，建議直接使用工具建立表。
将EGEyesForVSS-MariaDB.sql 的内容直接拷貝到工具下，執行相應的語句。
3、Windows準備程式包
4、上傳檔案
5、檢查檔案，包括程式和動态庫。
1、對所有的*.out和*.sh檔案賦予權限
[[email protected] videosvr]# cd /home/videosvr/
[[email protected] videosvr]# chmod 777 *.sh
[[email protected] videosvr]# chmod 777 *.out
[[email protected] videosvr]# chmod 777 objs
use EGEyesForVSS;
create table IF NOT EXISTS VSSDevTbl
(
ID int primary key auto_increment comment '自增ID；',
DevPubID varchar(32) not null unique comment '一級裝置賬号；',
DevNickname char(128) comment '昵稱；',
UserName char(64) comment '使用者名；',
Passwd char(64) comment '密碼；',
CorpID char(32) comment '裝置廠商；',
IP char(16) comment 'IP位址 ；',
Port smallint unsigned comment '端口；',
Alive boolean default 0 comment '注冊狀态；0-下線；1-上線',
DMarker int default 1 comment '0-未變化；1-增加；2-删除；3-修改；4-已同步，可删除；',
UpdateTime TIMESTAMP ON UPDATE CURRENT_TIMESTAMP DEFAULT CURRENT_TIMESTAMP comment '更新時間；'
);
alter table VSSDevTbl comment '建立一級裝置表';
create table IF NOT EXISTS VSSChannelTbl
(
ID int primary key auto_increment comment '自增ID；',
DevPubID varchar(32) not null comment '一級裝置賬号；',
Nickname char(128) comment '昵稱；',
ChanPubID varchar(32) not null unique comment '二級裝置賬号；',
Alive boolean default 0 comment '注冊狀态；0-下線；1-上線',
CorpID char(32) comment '裝置廠商；',
Model char(32) comment '裝置型号；',
Owner char(32) comment '裝置歸屬；',
CivilCode char(32) comment '行政區域；',
Address char(128) comment '安裝位址；',
Parental int default 0 comment '0-沒有裝置；1-有子裝置',
ParentId char(64) comment '父裝置；',
IP char(16) comment 'IP位址 ；',
Port smallint unsigned comment '端口；',
Longitude double default 0 comment '經度',
Latitude double default 0 comment '緯度',
Altitude double default 0 comment '海拔',
PTZType int default 0 comment '1-球機；2-半球；3-固定槍機；4-遙控槍機；',
RoomType int default 0 comment '1-室外；2-室内',
DirectionType int default 0 comment '1-東；2-西；3-南；4-北；5-東南；6-東北；7-西南；8-西北；',
StreamType int default 0 comment '0-H264；1-MPEG2；2-MPEG4；3-SVAC；4-3GP；5-H265；',
RealRtspUrl varchar(256) comment '實時視訊rtsp位址；' ,
DMarker int default 1 comment '0-未變化；1-增加；2-删除；3-修改；4-已同步，可删除；',
UpdateTime TIMESTAMP ON UPDATE CURRENT_TIMESTAMP DEFAULT CURRENT_TIMESTAMP comment '更新時間；'
);
alter table VSSChannelTbl comment '建立二級裝置表';
alter table VSSChannelTbl add constraint FK_VSSChannelTbl foreign key (DevPubID) references VSSDevTbl (DevPubID) on delete cascade;
create table IF NOT EXISTS SVRTbl
(
ID int primary key auto_increment comment '自增ID;',
GBServerID varchar(20) not null comment '國标伺服器ID;',
IP varchar(16) comment 'IP;',
GBServerPort smallint unsigned comment '國标伺服器端口;',
RtspServerPort smallint unsigned comment 'rtsp伺服器端口;',
HttpserverPort smallint unsigned comment 'http伺服器端口;',
HttpclientSvrIp varchar(16) comment 'http用戶端連接配接服務IP;',
HttpclientSvrPort smallint unsigned comment 'http用戶端連接配接服務端口;',
Active int default 0 comment '運作狀态 1開啟 0關閉;',
MaxCameraNum int default 0 comment '伺服器最大攝像頭數量;',
CurrentCameraNum int default 0 comment '伺服器目前攝像頭數量;',
ServerAlarmNum int default 0 comment '伺服器觸發警報警戒值;',
UpdateTime TIMESTAMP ON UPDATE CURRENT_TIMESTAMP DEFAULT CURRENT_TIMESTAMP comment '更新時間:',
Remark varchar(255) comment'備用字段;'
);
alter table SVRTbl comment '建立伺服器配置表';
create table IF NOT EXISTS VSSDomainUnitTbl
(
ID int primary key auto_increment comment '自增ID；',
DevPubID varchar(32) not null comment '一級裝置賬号；',
DomainPubID char(32) not null unique comment '域名ID；',
Name char(128) comment '名稱；',
BusinessGroupID char(32) comment '業務分組ID；',
ParentId char(64) comment '父節點ID；',
UpdateTime TIMESTAMP ON UPDATE CURRENT_TIMESTAMP DEFAULT CURRENT_TIMESTAMP comment '更新時間；'
);
alter table VSSDomainUnitTbl comment '建立一級裝置表';
alter table VSSDomainUnitTbl add constraint FK_VSSDomainUnitTbl foreign key (DevPubID) references VSSDevTbl (DevPubID) on delete cascade;
create table IF NOT EXISTS VSSRtmpCallTbl
(
ID int primary key auto_increment comment '自增ID；',
ChanPubID varchar(32) not null unique comment '二級裝置賬号；',
RtmpUrl varchar(256) comment 'rtmp位址；' ,
HlsUrl varchar(256) comment 'hls位址；' ,
Enable smallint DEFAULT 1 comment '是否啟用；',
Status int DEFAULT 0 comment'請求視訊的狀态；',
UpdateTime TIMESTAMP ON UPDATE CURRENT_TIMESTAMP DEFAULT CURRENT_TIMESTAMP comment '更新時間；'
);
alter table VSSRtmpCallTbl comment 'RTMP會話表';
alter table VSSRtmpCallTbl add constraint FK_VSSRtmpCallTbl foreign key (ChanPubID) references VSSChannelTbl (ChanPubID) on delete cascade;
drop PROCEDURE IF EXISTS VSSDBProcPageView;
delimiter //
CREATE PROCEDURE VSSDBProcPageView
(
IN $TableName VARCHAR(200),
IN $FieldList VARCHAR(2000),
IN $PrimaryKey VARCHAR(100),
IN $Where VARCHAR(1000),
IN $Order VARCHAR(1000),
IN $SortType INT,
IN $RecorderCount INT,
IN $PageSize INT,
IN $PageIndex INT,
OUT $TotalCount INT,
OUT $TotalPageCount INT
)
BEGIN
IF !( ($TableName is null OR $TableName='') OR ($FieldList is null OR $FieldList='') OR ($PrimaryKey is null OR $PrimaryKey='') OR $SortType < 1 OR $SortType >3 OR $RecorderCount < 0 OR $PageSize < 0 OR $PageIndex < 0) THEN
IF ($where is null OR $where='') THEN
SET @new_where1 = ' ' ;
SET @new_where2 = ' WHERE ' ;
ELSE
SET @new_where1 =concat(' WHERE ',$where);
SET @new_where2 =concat(' WHERE ',$where,' AND ');
END IF;
IF $order='' OR $SortType = 1 OR $SortType = 2 THEN
IF $SortType = 1 THEN
SET @new_order =concat(' ORDER BY ',$PrimaryKey,' ASC' );
END IF;
IF $SortType = 2 THEN
SET @new_order =concat(' ORDER BY ',$PrimaryKey,' DESC');
END IF;
ELSE
SET @new_order =concat(' ORDER BY ',$Order);
END IF;
SET @SqlCount = concat('SELECT COUNT(*) into @TotalCount FROM ',$TableName,@new_where1);
SET @SqlCount1 = concat('SELECT CEILING((COUNT(*)+0.0)/',$PageSize,') into @TotalPageCount FROM ',$TableName,@new_where1);
IF $RecorderCount = 0 THEN
PREPARE stmt1 FROM @SqlCount;
EXECUTE stmt1;
set [email protected];
PREPARE stmt1 FROM @SqlCount1;
EXECUTE stmt1;
set [email protected];
ELSE
set $TotalCount = $RecorderCount;
END IF;
IF $PageIndex > CEILING(($TotalCount+0.0)/$PageSize) THEN
SET $PageIndex = CEILING(($TotalCount+0.0)/$PageSize);
END IF;
IF $PageIndex = 0 or $PageIndex = 1 THEN
SET @Sql=concat('SELECT ',$FieldList,' FROM ',$TableName,@new_where1,@new_order,' limit ',$PageSize);
ELSE
IF $SortType = 1 THEN
SET @Sql=concat('SELECT ',$FieldList,' FROM ',$TableName,@new_where2,$PrimaryKey,' > (SELECT max(',$PrimaryKey,') FROM (SELECT ',$PrimaryKey,' FROM ',$TableName,@new_where1,@new_order,' limit ',$PageSize*($PageIndex-1),' ) AS TMP) ',@new_order,' limit ',$PageSize);
END IF;
IF $SortType = 2 THEN
SET @Sql=concat('SELECT ',$FieldList,' FROM ',$TableName,@new_where2,$PrimaryKey,' < (SELECT MIN(',$PrimaryKey,') FROM (SELECT ',$PrimaryKey,' FROM ',$TableName,@new_where1,@new_order,' limit ',$PageSize*($PageIndex-1),' ) AS TMP) ',@new_order,' limit ',$PageSize);
END IF;
IF $SortType = 3 THEN
IF INSTR($Order,',') > 0 THEN
SET @Sql=concat('SELECT ',$FieldList,' FROM ',$TableName,@new_where2,$PrimaryKey,' NOT IN (SELECT ',$PrimaryKey,' FROM (SELECT ',$PrimaryKey,' FROM ',$TableName,@new_where1,@new_order,' limit ',$PageSize*($PageIndex-1),' ) a)',@new_order,' limit ',$PageSize);
ELSE
SET @new_order =concat(' ORDER BY ',$PrimaryKey,' ASC' );
SET @Sql=concat('SELECT ',$FieldList,' FROM ',$TableName,@new_where2,$PrimaryKey,' > (SELECT max(',$PrimaryKey,') FROM (SELECT ',$PrimaryKey,' FROM ',$TableName,@new_where1,@new_order,' limit ',$PageSize*($PageIndex-1),' ) AS TMP) ',@new_order,' limit ',$PageSize);
END IF;
END IF;
END IF;
Prepare stmt2 from @Sql;
execute stmt2;
END IF;
END;
//
delimiter ;
