基于 Spring Cloud 完整的微服務架構實戰

本項目是一個基于 Spring Boot、Spring Cloud、Spring Oauth2 和 Spring Cloud Netflix 等架構建構的微服務項目。

技術棧

• Spring boot - 微服務的入門級微架構，用來簡化 Spring 應用的初始搭建以及開發過程。
• Eureka - 雲端服務發現，一個基于 REST 的服務，用于定位服務，以實作雲端中間層服務發現和故障轉移。
• Spring Cloud Config - 配置管理工具包，讓你可以把配置放到遠端伺服器，集中化管理叢集配置，目前支援本地存儲、Git 以及 Subversion。
• Hystrix - 熔斷器，容錯管理工具，旨在通過熔斷機制控制服務和第三方庫的節點,進而對延遲和故障提供更強大的容錯能力。
• Zuul - Zuul 是在雲平台上提供動态路由，監控，彈性，安全等邊緣服務的架構。Zuul 相當于是裝置和 Netflix 流應用的 Web 網站後端所有請求的前門。
• Spring Cloud Bus - 事件、消息總線，用于在叢集（例如，配置變化事件）中傳播狀态變化，可與 Spring Cloud Config 聯合實作熱部署。
• Spring Cloud Sleuth - 日志收集工具包，封裝了 Dapper 和 log-based 追蹤以及 Zipkin 和 HTrace 操作，為 SpringCloud 應用實作了一種分布式追蹤解決方案。
• Ribbon - 提供雲端負載均衡，有多種負載均衡政策可供選擇，可配合服務發現和斷路器使用。
• Turbine - Turbine 是聚合伺服器發送事件流資料的一個工具，用來監控叢集下 hystrix 的 metrics 情況。
• Spring Cloud Stream - Spring 資料流操作開發包，封裝了與 Redis、Rabbit、Kafka 等發送接收消息。
• Feign - Feign 是一種聲明式、模闆化的 HTTP 用戶端。
• Spring Cloud OAuth2 - 基于 Spring Security 和 OAuth2 的安全工具包，為你的應用程式添加安全控制。

應用架構

該項目包含 8 個服務

• registry - 服務注冊與發現
• config - 外部配置
• monitor - 監控
• zipkin - 分布式跟蹤
• gateway - 代理所有微服務的接口網關
• auth-service - OAuth2 認證服務
• svca-service - 業務服務A
• svcb-service - 業務服務B

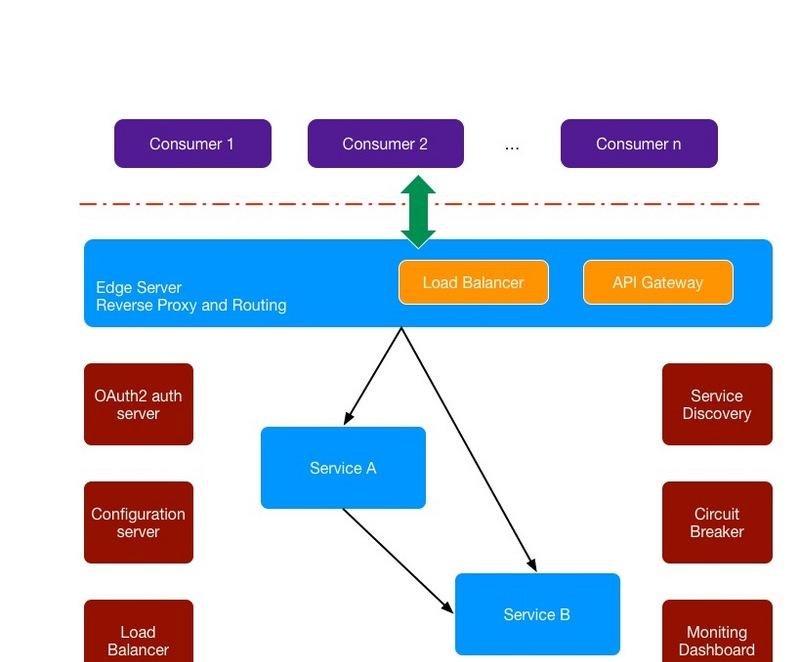

體系架構

應用元件

啟動項目

• 使用 Docker 快速啟動
  1. 配置 Docker 環境

  2. mvn clean package

      打包項目及 Docker 鏡像
  3. 在項目根目錄下執行

     docker-compose up -d

      啟動所有項目
• 本地手動啟動
  1. 配置 rabbitmq
  2. 修改 hosts 将主機名指向到本地

     127.0.0.1 registry config monitor rabbitmq auth-service

     或者修改各服務配置檔案中的相應主機名為本地 ip
  3. 啟動 registry、config、monitor、zipkin
  4. 啟動 gateway、auth-service、svca-service、svcb-service

項目預覽

注冊中心

通路 http://localhost:8761/ 預設賬号 user，密碼 password

監控

通路 http://localhost:8040/ 預設賬号 admin，密碼 admin

控制台

應用注冊曆史

Turbine Hystrix面闆

應用資訊、健康狀況、垃圾回收等詳情

計數器

檢視和修改環境變量

管理 Logback 日志級别

檢視并使用 JMX

檢視線程

認證曆史

檢視 Http 請求軌迹

Hystrix 面闆

鍊路跟蹤

通路 http://localhost:9411/ 預設賬号 admin，密碼 admin

控制台

鍊路跟蹤明細

服務依賴關系

RabbitMQ 監控

Docker 啟動通路 http://localhost:15673/ 預設賬号 guest，密碼 guest（本地 rabbit 管理系統預設端口15672）

接口測試

1. 擷取 Token

curl -X POST -vu client:secret http://localhost:8060/uaa/oauth/token -H "Accept: application/json" -d "password=password&username=anil&grant_type=password&scope=read%20write"

傳回如下格式資料：

{
  "access_token": "eac56504-c4f0-4706-b72e-3dc3acdf45e9",
  "token_type": "bearer",
  "refresh_token": "da1007dc-683c-4309-965d-370b15aa4aeb",
  "expires_in": 3599,
  "scope": "read write"
}

1. 使用 access token 通路 service a 接口

curl -i -H "Authorization: Bearer eac56504-c4f0-4706-b72e-3dc3acdf45e9" http://localhost:8060/svca

傳回如下資料：

svca-service (172.18.0.8:8080)===>name:zhangxd
svcb-service (172.18.0.2:8070)===>Say Hello

1. 使用 access token 通路 service b 接口

curl -i -H "Authorization: Bearer eac56504-c4f0-4706-b72e-3dc3acdf45e9" http://localhost:8060/svcb

傳回如下資料：

svcb-service (172.18.0.2:8070)===>Say Hello

1. 使用 refresh token 重新整理 token

curl -X POST -vu client:secret http://localhost:8060/uaa/oauth/token -H "Accept: application/json" -d "grant_type=refresh_token&refresh_token=da1007dc-683c-4309-965d-370b15aa4aeb"

傳回更新後的 Token：

{
  "access_token": "63ff57ce-f140-482e-ba7e-b6f29df35c88",
  "token_type": "bearer",
  "refresh_token": "da1007dc-683c-4309-965d-370b15aa4aeb",
  "expires_in": 3599,
  "scope": "read write"
}

1. 重新整理配置

curl -X POST -vu user:password http://localhost:8888/bus/refresh

源碼下載下傳

https://github.com/souyunku/spring-boot-cloud.git
