項目實戰：Qt手機模拟器拉伸旋轉架構

若該文為原創文章，轉載請注明原文出處

​

​​

​​Qt開發專欄：開發技術（點選傳送門）​​

需求

  手機模拟器伸縮旋轉架構，中間為容器區域預留，給手機模拟器；

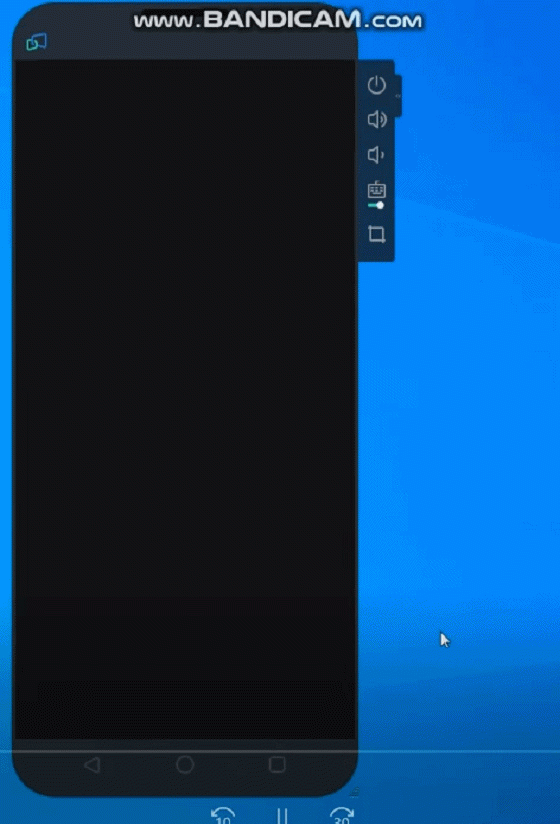

目标效果

  

功能

  1.四個角滑鼠圖示切換，并且點選可拉伸；

  2.手機框區域，滑鼠點選可以拽托；

  3.透明視窗的使用；

  4.橫豎屏的切換,，使用F1功能鍵；

原理

  使用QRegion和QRect對滑鼠區域進行判斷；

  使用QPainter進行繪制；

  使用qss定制按鈕樣式；

  對QWidget的paintEvent和resizeEvent使用；

涉及技術博文

  《​​Qt實用技巧：在Qt中擷取螢幕的絕對坐标​​》

  《​​Qt開發技術：Qt繪圖系統（一）繪圖系統介紹​​》

  《​​Qt開發技術：Qt繪圖系統（二）QPainter詳解​​》

  《​​qss樣式表筆記大全(一)：qss名詞解析（包含相關示例）​​》

  《​​Qt實用技巧：實作視窗透明的五種方法​​》

  《​​Qt實用技巧：組合圖形的比例變換​​》

  《​​Qt實用技巧：實作不規則視窗的滑鼠消息穿透，包括穿透到桌面和穿透到父視窗​​》

Demo：手機模拟器拉伸旋轉架構 v1.0.0

  

體驗下載下傳位址

​

  QQ群：1047134658（點選“檔案”搜尋“MobileFrame”，群内與博文同步更新）

核心代碼

MobileWidget.h

#ifndef MOBILEWIDGET_H
#define MOBILEWIDGET_H

#include <QWidget>
#include <QPainter>
#include <QMouseEvent>

namespace Ui {
class MobileWidget;
}

class MobileWidget : public QWidget
{
    Q_OBJECT
public:
    enum DIRECT {
        DIRECT_VERTICAL = 0x00,
        DIRECT_HORIZONTAL = 0x01,
    };
public:
    explicit MobileWidget(QWidget *parent = 0);
    ~MobileWidget();

protected:
    void mousePressEvent(QMouseEvent *event);
    void mouseMoveEvent(QMouseEvent *event);
    void mouseReleaseEvent(QMouseEvent *event);
    void paintEvent(QPaintEvent *event);
    void resizeEvent(QResizeEvent *event);
    void keyPressEvent(QKeyEvent *event);

protected:
    void drawBackground(QPainter *painter);

private:
    Ui::MobileWidget *ui;

    int _minWidth;              // 最小寬度
    int _minHeight;             // 最小高度
    int _radius;                // 圓角角度
    int _spaceWidth;            // 圓角到中間的邊框高度
    int _borderWidth;           // 兩邊窄邊的寬度
    int _earY;                  // 耳機框的y坐标
    int _earWidth;              // 耳機框的寬度
    int _earHeight;             // 耳機框的高度

    bool _vertical;
    QColor _transparentColor;   // 四個直角透明區域顔色

    QRect _cornerRect1;         // 四個圓角區域矩形 1->2->3->4 = 左上->右上->左下->右下
    QRect _cornerRect2;         // 四個圓角區域矩形
    QRect _cornerRect3;         // 四個圓角區域矩形
    QRect _cornerRect4;         // 四個圓角區域矩形

    QRect _borderRect1;         // 左邊界
    QRect _borderRect2;         // 右邊界

    QRect _topBorderRect1;      // 頂部邊框圓角部分
    QRect _topBorderRect2;      // 頂部邊框圓角下部
    QRect _bottomBorderRect1;   // 底部邊框圓角部分
    QRect _bottomBorderRect2;   // 底部邊框圓角上部

    QRect _centerRect;          // 中心容器區域

    QRect _earRect;             // 耳機框區域

    QRegion _moveRegion;        // 滑鼠點選可移動的區域
    QRegion _stretchRegion1;    // 滑鼠點選可拉伸的區域
    QRegion _stretchRegion2;    // 滑鼠點選可拉伸的區域
    QRegion _stretchRegion3;    // 滑鼠點選可拉伸的區域
    QRegion _stretchRegion4;    // 滑鼠點選可拉伸的區域

    bool _leftButtonPressed;    // 滑鼠左鍵按鈕
    QPoint _beginPoint;         // 滑鼠左鍵按鈕按下時的坐标
    QPoint _leftTopPoint;       // 視窗左上角的坐标
    bool _stretchRegion1Pressed;// 拉伸按鈕區域
    bool _stretchRegion2Pressed;// 拉伸按鈕區域
    bool _stretchRegion3Pressed;// 拉伸按鈕區域
    bool _stretchRegion4Pressed;// 拉伸按鈕區域
    QRect _beginRect;           // 拉伸開始時的原始視窗

    DIRECT _direct;             // 方向是水準還是垂直

    QRect _buttonRectIcon;
    QRect _buttonRectService;
    QRect _buttonRectMax;
    QRect _buttonRectMin;
    QRect _buttonRectExit;
    QRect _buttonRectLeft;
    QRect _buttonRectMiddle;
    QRect _buttonRectRight;
};

#endif // MOBILEWIDGET_H

MobileWidget.cpp

#include "MobileWidget.h"
#include "ui_MobileWidget.h"
#include <QDebug>

MobileWidget::MobileWidget(QWidget *parent) :
    QWidget(parent),
    ui(new Ui::MobileWidget),
    _minWidth(400),
    _minHeight(400),
    _radius(50),
    _spaceWidth(35),
    _borderWidth(3),
    _earY(30),
    _earWidth(100),
    _earHeight(10),
    _transparentColor(QColor("#02000000")),
    _leftButtonPressed(false),
    _stretchRegion1Pressed(false),
    _stretchRegion2Pressed(false),
    _stretchRegion3Pressed(false),
    _stretchRegion4Pressed(false),
    _direct(DIRECT::DIRECT_VERTICAL)
{
    ui->setupUi(this);
    setWindowFlag(Qt::FramelessWindowHint);
    setAttribute(Qt::WA_TranslucentBackground);
    setMouseTracking(true);

    setMinimumSize(_minWidth, _minHeight);
}

MobileWidget::~MobileWidget()
{
    delete ui;
}
...
void MobileWidget::mousePressEvent(QMouseEvent *event)
{
    if(event->button() == Qt::LeftButton)
    {
        if(_moveRegion.contains(event->pos()))
        {
            _leftButtonPressed = true;
        }
        if(_stretchRegion1.contains(event->pos()))
        {
            _stretchRegion1Pressed = true;
        }else if(_stretchRegion2.contains(event->pos()))
        {
            _stretchRegion2Pressed = true;
        }else if(_stretchRegion3.contains(event->pos()))
        {
            _stretchRegion3Pressed = true;
        }else if(_stretchRegion4.contains(event->pos()))
        {
            _stretchRegion4Pressed = true;
        }
        _beginPoint = QCursor::pos();
        _leftTopPoint = geometry().topLeft();
        _beginRect = geometry();
    }
    QWidget::mousePressEvent(event);
}
...
void MobileWidget::mouseReleaseEvent(QMouseEvent *event)
{
    if(event->button() == Qt::LeftButton)
    {
        _leftButtonPressed = false;
        _stretchRegion1Pressed = false;
        _stretchRegion2Pressed = false;
        _stretchRegion3Pressed = false;
        _stretchRegion4Pressed = false;
    }
    QWidget::mouseReleaseEvent(event);
}
...
void MobileWidget::keyPressEvent(QKeyEvent *event)
{
    if(event->key() == Qt::Key_F1)
    {
        qDebug() << __FILE__ << __LINE__;
        if(_direct == DIRECT_HORIZONTAL)
        {
            _direct = DIRECT_VERTICAL;
            int width = rect().width();
            int height = rect().height();
            resize(height, width);
        }else if(_direct == DIRECT_VERTICAL)
        {
            _direct = DIRECT_HORIZONTAL;
            int width = rect().width();
            int height = rect().height();
            resize(height, width);
        }

    }
}
