文章目錄
- 導引：Fuse簡介
- 一、 Fuse架構設計
- 二、 Fuse實作細節
- 1. fuse使用者空間流程
- 2. fuse核心隊列
- 3. /dev/fuse 讀寫調用流程
- 三、 總結
導引：Fuse簡介
Fuse(filesystem in userspace)，是一個使用者空間的檔案系統。
通過fuse核心子產品的支援，開發者隻需要根據fuse提供的接口實作具體的檔案操作就可以實作一個檔案系統。由于其主要實作代碼位于使用者空間中，而不需要重新編譯核心，這給開發者帶來了衆多便利。Google在Android 11上，為了實作scoped storage，也引入了fuse。
下面我們從Fuse的架構設計以及具體的實作細節來談一談fuse檔案系統。
一、 Fuse架構設計

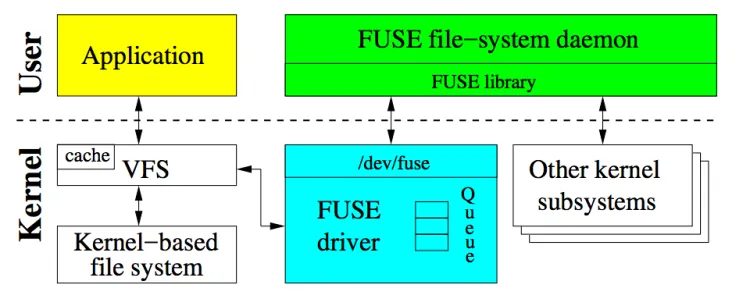

圖檔摘自《To FUSE or Not to FUSE: Performance of User-Space File Systems》
Fuse包含一個核心子產品和一個使用者空間守護程序（下文稱fuse daemon）。核心子產品加載時被注冊成 Linux 虛拟檔案系統的一個 fuse 檔案系統驅動。此外，還注冊了一個/dev/fuse的塊裝置。該塊裝置作為fuse daemon與核心通信的橋梁，fuse daemon通過/dev/fuse讀取fuse request，處理後将reply寫入/dev/fuse。
上圖詳細展示了fuse的構架。當application挂在fuse檔案系統上，并且執行一些系統調用時，VFS會将這些操作路由至fuse driver，fuse driver建立了一個fuse request結構體，并把request儲存在請求隊列中。此時，執行操作的程序會被阻塞，同時fuse daemon通過讀取/dev/fuse将request從核心隊列中取出，并且送出操作到底層檔案系統中(例如 EXT4 或 F2FS)。當處理完請求後，fuse daemon會将reply寫回/dev/fuse，fuse driver此時把requset标記為completed，最終喚醒使用者程序。
二、 Fuse實作細節
下面我們基于Android 11 AOSP 以及 kernel4.19的開源代碼，讨論一些fuse的實作細節，包括：fuse 使用者空間流程、核心隊列、/dev/fuse的讀寫流程等。
1. fuse使用者空間流程
（1） fuse mount
Fuse的挂載通過mount函數，将指定的fuse_path挂載到/dev/fuse裝置上。之後對于fuse_path下的檔案操作，都會通過fuse檔案系統，并通過/dev/fuse被fuse daemon讀取處理。
（2） fuse thread
Fuse daemon還會建立一個服務線程，基于libfuse庫來處理檔案操作請求。這裡主要關注fuse_session_new和fuse_session_loop_mt。通過fuse_session_new在libfuse中注冊了fuse daemon實作的fuse_lowlevel_ops，之後通過fuse的所有的檔案操作，都會通過libfuse回調到fuse daemon進行處理。
fuse_session_loop_mt在libfuse中實作了一個多線程模式來讀取請求，相比單線程，在請求處理上效率更高。
（3） libfuse
由fuse_session_loop_mt在libfuse中的調用流程如下：
這裡我們關注兩點：
- splice實作記憶體零拷貝。在預設情況下，fuse daemon必須通過read()從/dev/fuse讀取請求，通過write()将請求回複寫入/dev/fuse。每次讀寫系統調用都需要進行一次核心-使用者空間的記憶體拷貝。這樣對讀寫的性能損耗十分嚴重，因為一次記憶體拷貝需要處理大量資料。為了緩解這個問題，fuse支援了Linux核心提供的 splice 功能。splice 允許使用者空間在兩個核心記憶體緩沖區之間傳輸資料，而無需将資料複制給使用者空間。如果fuse daemon實作了write_buf()方法，則 FUSE 從/dev/fuse讀取資料，并以包含檔案描述符的緩沖區的形式将資料直接傳遞給此方法處理，進而省去了一次記憶體申請與拷貝。
- 多線程模式。在多線程模式下，fuse daemon以一個線程開始，如果核心隊列中有兩個以上的request，則會自動生成其他線程。預設最大支援10個線程同時處理請求。
2. fuse核心隊列
圖檔摘自《To FUSE or Not to FUSE: Performance of User-Space File Systems》
fuse在核心中維護了五個隊列，分别為：Backgroud、Pending、Processing、Interrupts、Forgets。一個請求在任何時候隻會存在于一個隊列中。
a) Backgroud：background 隊列用于暫存異步請求。在預設情況下，隻有讀請求進入 background 隊列；當writeback cache啟用時，寫請求也會進入 background 隊列。當開啟writeback cache時，來自使用者程序的寫請求會先在頁緩存中累積，然後當bdflush 線程被喚醒時會下刷髒頁。在下刷髒頁時，FUSE會構造異步請求，并将它們放入 background 隊列中。
b) Pending：同步請求（例如，中繼資料）放在 pending 隊列中，并且pending隊列會周期性接收來自background 的請求。但是pending隊列中異步請求的個數最大為max_background（最大為12），當pending隊列的異步請求未達到12時，background隊列的請求将被移動到pending隊列中。這樣做的目的是為了控制pending隊列中異步請求的個數，防止在突發大量異步請求的情況下，阻塞了同步請求。
c) Processing：當pending隊列中的請求被轉發到fuse daemon的同時，也被移動到processing隊列。是以processing隊列中的請求，表示正在被處理fuse daemon處理的請求。當fuse daemon真正處理完請求，通過/dev/fuse下發reply時，該請求将從processing隊列中删除。
d) Interrupts：用于存放中斷請求，比如當發送的請求被使用者取消時，核心會發送一個Interrupts請求，來取消已被發送的請求。中斷請求的優先級最高，Interrupts中的請求會最先得到處理。
e) Forgets：forget請求用于删除dcache中緩存的inode。
3. /dev/fuse 讀寫調用流程
Fuse driver加載過程中注冊了對/dev/fuse的操作接口fuse_dev_operations。fuse_dev_do_read/fuse_dev_do_write分别對應fuse daemon從核心讀取請求，以及處理完請求後寫回reply的函數調用。我們分别看下具體的代碼片段
當pending 、interrups、forgets隊列都沒有請求時，讀程序進入休眠。一旦有請求到達，這個等待隊列上的程序将被喚醒。Interrups 和 forgets的請求優先級高于pending隊列。當請求的資料内容被拷貝至使用者空間後，該請求會被移至processing隊列，并且req->flags會儲存目前請求的狀态。
當fuse daemon處理完請求後，會将結果寫回到/dev/fuse。寫資料儲存在struct fuse_copy_state中，并且會根據unique id在fc(fuse_conn)中找到對應的req，并将寫回的參數從fuse_copy_state拷貝至req->out。
最後我們以unlink為例，看下fuse整體是如何工作的：
圖檔摘自fuse核心官方文檔
首先，fuse daemon會阻塞在讀/dev/fuse,當app程序在fuse挂載點下面有新的檔案操作（unlink），這時系統調用會調用fuse核心接口，并生成request，同時喚醒阻塞的fuse daemon。fuse daemon讀到request後，在libfuse中進行解析，根據request的opcode來執行對應的ops，完成後會把處理結果傳回給/dev/fuse。此時vfs調用阻塞的行為将被喚醒，最後傳回vfs調用。
三、 總結
雖然Fuse簡化了檔案系統的實作，給開發者帶來了便利。但是其額外的核心态/使用者态切換帶來的性能開銷不能被忽視，是以fuse性能問題，一直是業界繞不開的話題。前面說到的splice、多線程、writeback cache都是為了改善其性能問題。後續，我們再具體談談fuse性能改善。
