SpringBoot定時任務 - 經典定時任務設計：時間輪(Timing Wheel)案例和原理

Timer和ScheduledExecutorService是JDK内置的定時任務方案，而業内還有一個經典的定時任務的設計叫時間輪(Timing Wheel), Netty内部基于時間輪實作了一個HashedWheelTimer來優化百萬量級I/O逾時的檢測，它是一個高性能，低消耗的資料結構，它适合用非準實時，延遲的短平快任務，例如心跳檢測。本文主要介紹時間輪(Timing Wheel)及其使用。@pdai

知識準備

需要對時間輪(Timing Wheel)，以及Netty的HashedWheelTimer要解決什麼問題有初步的認識。

什麼是時間輪(Timing Wheel)

時間輪(Timing Wheel)是George Varghese和Tony Lauck在1996年的論文'Hashed and Hierarchical Timing Wheels: data structures to efficiently implement a timer facility'實作的，它在Linux核心中使用廣泛，是Linux核心定時器的實作方法和基礎之一。

時間輪(Timing Wheel)是一種環形的資料結構，就像一個時鐘可以分成很多格子（Tick)，每個格子代表時間的間隔，它指向存儲的具體任務（timerTask）的一個連結清單。

SpringBoot定時任務 - 經典定時任務設計：時間輪(Timing Wheel)案例和原理

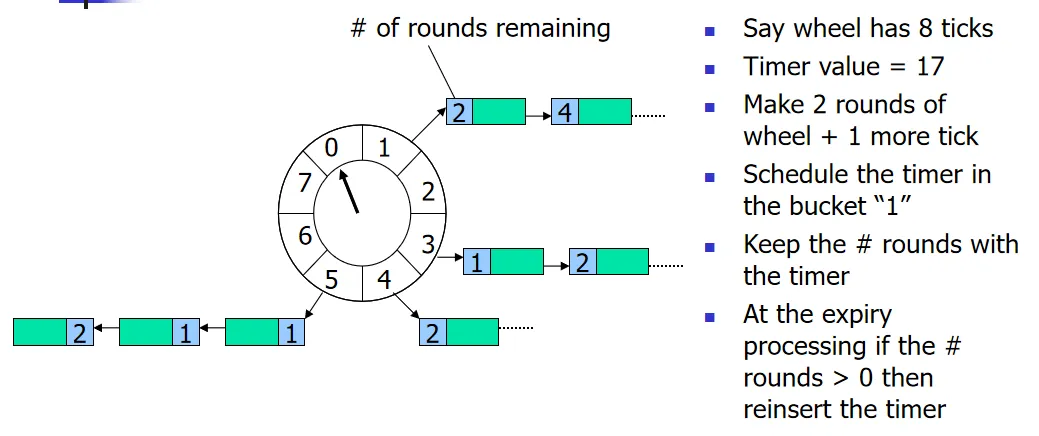

以上述在論文中的圖檔例子，這裡一個輪子包含8個格子（Tick), 每個tick是一秒鐘；

任務的添加：如果一個任務要在17秒後執行，那麼它需要轉2輪，最終加到Tick=1位置的連結清單中。

任務的執行：在時鐘轉2Round到Tick=1的位置，開始執行這個位置指向的連結清單中的這個任務。（# 這裡表示剩餘需要轉幾輪再執行這個任務）

Netty的HashedWheelTimer要解決什麼問題

HashedWheelTimer是Netty根據時間輪(Timing Wheel)開發的工具類，它要解決什麼問題呢？這裡面有兩個要點：延遲任務 + 低時效性。@pdai

在Netty中的一個典型應用場景是判斷某個連接配接是否idle，如果idle（如用戶端由于網絡原因導緻到伺服器的心跳無法送達），則伺服器會主動斷開連接配接，釋放資源。判斷連接配接是否idle是通過定時任務完成的，但是Netty可能維持數百萬級别的長連接配接，對每個連接配接去定義一個定時任務是不可行的，是以如何提升I/O逾時排程的效率呢？

Netty根據時間輪(Timing Wheel)開發了HashedWheelTimer工具類，用來優化I/O逾時排程(本質上是延遲任務）；之是以采用時間輪(Timing Wheel)的結構還有一個很重要的原因是I/O逾時這種類型的任務對時效性不需要非常精準。

HashedWheelTimer的使用方式

在了解時間輪（Timing Wheel)和Netty的HashedWheelTimer要解決的問題後，我們看下HashedWheelTimer的使用方式

通過構造函數看主要參數

public HashedWheelTimer(
        ThreadFactory threadFactory,
        long tickDuration, TimeUnit unit, int ticksPerWheel, boolean leakDetection,
        long maxPendingTimeouts, Executor taskExecutor){

}

具體參數說明如下：

threadFactory ：線程工廠，用于建立工作線程，預設是Executors.defaultThreadFactory()
tickDuration ：tick的周期，即多久tick一次
unit : tick周期的機關
ticksPerWheel ：時間輪的長度，一圈下來有多少格
leakDetection ：是否開啟記憶體洩漏檢測，預設是true
maxPendingTimeouts ：最多執行的任務數，預設是-1，即不限制。在高并發量情況下才會設定這個參數。

實作案例

這裡展示下HashedWheelTimer的基本使用案例。@pdai

Pom依賴

引入pom的依賴

<dependency>
    <groupId>io.netty</groupId>
    <artifactId>netty-all</artifactId>
    <version>4.1.77.Final</version>
</dependency>

2個簡單例子

例子1：5秒後執行TimerTask

@SneakyThrows
public static void simpleHashedWheelTimer(){
    log.info("init task 1...");

    HashedWheelTimer timer = new HashedWheelTimer(1, TimeUnit.SECONDS, 8);

    // add a new timeout
    timer.newTimeout(timeout -> {
        log.info("running task 1...");
    }, 5, TimeUnit.SECONDS);
}

執行結果如下：

23:32:21.364 [main] INFO tech.pdai.springboot.schedule.timer.netty.HashedWheelTimerTester - init task 1...
...
23:32:27.454 [pool-1-thread-1] INFO tech.pdai.springboot.schedule.timer.netty.HashedWheelTimerTester - running task 1...

例子2：任務失效後cancel并讓它重新在3秒後執行。

@SneakyThrows
public static void reScheduleHashedWheelTimer(){
    log.info("init task 2...");

    HashedWheelTimer timer = new HashedWheelTimer(1, TimeUnit.SECONDS, 8);

    Thread.sleep(5000);

    // add a new timeout
    Timeout tm = timer.newTimeout(timeout -> {
        log.info("running task 2...");
    }, 5, TimeUnit.SECONDS);

    // cancel
    if (!tm.isExpired()) {
        log.info("cancel task 2...");
        tm.cancel();
    }

    // reschedule
    timer.newTimeout(tm.task(), 3, TimeUnit.SECONDS);
}

23:28:36.408 [main] INFO tech.pdai.springboot.schedule.timer.netty.HashedWheelTimerTester - init task 2...
23:28:41.412 [main] INFO tech.pdai.springboot.schedule.timer.netty.HashedWheelTimerTester - cancel task 2...
23:28:45.414 [pool-2-thread-1] INFO tech.pdai.springboot.schedule.timer.netty.HashedWheelTimerTester - running task 2...

進一步了解

我們通過如下問題進一步了解HashedWheelTimer。@pdai

HashedWheelTimer是如何實作的?

簡單看下HashedWheelTimer是如何實作的

Worker ：worker工作線程主要負責任務排程觸發，單線程運作。
HashedWheelBucket ：時間輪上面的格子，内部持有HashedWheelTimeout組成的連結清單結構的頭尾節點，多個格子組成的時間輪形成一圈又一圈的任務環
HashedWheelTimeout ：往時間輪裡面送出的任務會被封裝成HashedWheelTimeout

構造函數

public HashedWheelTimer(
        ThreadFactory threadFactory,
        long tickDuration, TimeUnit unit, int ticksPerWheel, boolean leakDetection,
        long maxPendingTimeouts, Executor taskExecutor){

    checkNotNull(threadFactory, "threadFactory");
    checkNotNull(unit, "unit");
    checkPositive(tickDuration, "tickDuration");
    checkPositive(ticksPerWheel, "ticksPerWheel");
    this.taskExecutor = checkNotNull(taskExecutor, "taskExecutor");

    // Normalize ticksPerWheel to power of two and initialize the wheel.
    wheel = createWheel(ticksPerWheel);
    mask = wheel.length - 1;

    // Convert tickDuration to nanos.
    long duration = unit.toNanos(tickDuration);

    // Prevent overflow.
    if (duration >= Long.MAX_VALUE / wheel.length) {
        throw new IllegalArgumentException(String.format(
                "tickDuration: %d (expected: 0 < tickDuration in nanos < %d",
                tickDuration, Long.MAX_VALUE / wheel.length));
    }

    if (duration < MILLISECOND_NANOS) {
        logger.warn("Configured tickDuration {} smaller than {}, using 1ms.",
                    tickDuration, MILLISECOND_NANOS);
        this.tickDuration = MILLISECOND_NANOS;
    } else {
        this.tickDuration = duration;
    }

    workerThread = threadFactory.newThread(worker);

    leak = leakDetection || !workerThread.isDaemon() ? leakDetector.track(this) : null;

    this.maxPendingTimeouts = maxPendingTimeouts;

    if (INSTANCE_COUNTER.incrementAndGet() > INSTANCE_COUNT_LIMIT &&
        WARNED_TOO_MANY_INSTANCES.compareAndSet(false, true)) {
        reportTooManyInstances();
    }
}

建立wheel

private static HashedWheelBucket[] createWheel(int ticksPerWheel) {
    //ticksPerWheel may not be greater than 2^30
    checkInRange(ticksPerWheel, 1, 1073741824, "ticksPerWheel");

    ticksPerWheel = normalizeTicksPerWheel(ticksPerWheel);
    HashedWheelBucket[] wheel = new HashedWheelBucket[ticksPerWheel];
    for (int i = 0; i < wheel.length; i ++) {
        wheel[i] = new HashedWheelBucket();
    }
    return wheel;
}

private static int normalizeTicksPerWheel(int ticksPerWheel){
    int normalizedTicksPerWheel = 1;
    while (normalizedTicksPerWheel < ticksPerWheel) {
        normalizedTicksPerWheel <<= 1;
    }
    return normalizedTicksPerWheel;
}

任務的添加

@Override
public Timeout newTimeout(TimerTask task, long delay, TimeUnit unit){
    checkNotNull(task, "task");
    checkNotNull(unit, "unit");

    long pendingTimeoutsCount = pendingTimeouts.incrementAndGet();

    if (maxPendingTimeouts > 0 && pendingTimeoutsCount > maxPendingTimeouts) {
        pendingTimeouts.decrementAndGet();
        throw new RejectedExecutionException("Number of pending timeouts ("
            + pendingTimeoutsCount + ") is greater than or equal to maximum allowed pending "
            + "timeouts (" + maxPendingTimeouts + ")");
    }

    start();

    // Add the timeout to the timeout queue which will be processed on the next tick.
    // During processing all the queued HashedWheelTimeouts will be added to the correct HashedWheelBucket.
    long deadline = System.nanoTime() + unit.toNanos(delay) - startTime;

    // Guard against overflow.
    if (delay > 0 && deadline < 0) {
        deadline = Long.MAX_VALUE;
    }
    HashedWheelTimeout timeout = new HashedWheelTimeout(this, task, deadline);
    timeouts.add(timeout);
    return timeout;
}

執行方法

/**
    * Starts the background thread explicitly.  The background thread will
    * start automatically on demand even if you did not call this method.
    *
    * @throws IllegalStateException if this timer has been
    *                               {@linkplain #stop() stopped} already
    */
public void start(){
    switch (WORKER_STATE_UPDATER.get(this)) {
        case WORKER_STATE_INIT:
            if (WORKER_STATE_UPDATER.compareAndSet(this, WORKER_STATE_INIT, WORKER_STATE_STARTED)) {
                workerThread.start();
            }
            break;
        case WORKER_STATE_STARTED:
            break;
        case WORKER_STATE_SHUTDOWN:
            throw new IllegalStateException("cannot be started once stopped");
        default:
            throw new Error("Invalid WorkerState");
    }

    // Wait until the startTime is initialized by the worker.
    while (startTime == 0) {
        try {
            startTimeInitialized.await();
        } catch (InterruptedException ignore) {
            // Ignore - it will be ready very soon.
        }
    }
}

停止方法

@Override
public Set<Timeout> stop(){
    if (Thread.currentThread() == workerThread) {
        throw new IllegalStateException(
                HashedWheelTimer.class.getSimpleName() +
                        ".stop() cannot be called from " +
                        TimerTask.class.getSimpleName());
    }

    if (!WORKER_STATE_UPDATER.compareAndSet(this, WORKER_STATE_STARTED, WORKER_STATE_SHUTDOWN)) {
        // workerState can be 0 or 2 at this moment - let it always be 2.
        if (WORKER_STATE_UPDATER.getAndSet(this, WORKER_STATE_SHUTDOWN) != WORKER_STATE_SHUTDOWN) {
            INSTANCE_COUNTER.decrementAndGet();
            if (leak != null) {
                boolean closed = leak.close(this);
                assert closed;
            }
        }

        return Collections.emptySet();
    }

    try {
        boolean interrupted = false;
        while (workerThread.isAlive()) {
            workerThread.interrupt();
            try {
                workerThread.join(100);
            } catch (InterruptedException ignored) {
                interrupted = true;
            }
        }

        if (interrupted) {
            Thread.currentThread().interrupt();
        }
    } finally {
        INSTANCE_COUNTER.decrementAndGet();
        if (leak != null) {
            boolean closed = leak.close(this);
            assert closed;
        }
    }
    return worker.unprocessedTimeouts();
}

什麼是多級Timing Wheel?

多級的時間輪是比較好了解的，時鐘是有小時，分鐘，秒的，秒轉一圈(Round)分鐘就轉一個格（Tick）, 分鐘轉一圈(Round)小時就轉一格（Tick）。

SpringBoot定時任務 - 經典定時任務設計：時間輪(Timing Wheel)案例和原理

知識準備

什麼是時間輪(Timing Wheel)

Netty的HashedWheelTimer要解決什麼問題

HashedWheelTimer的使用方式

實作案例

Pom依賴

2個簡單例子

進一步了解

HashedWheelTimer是如何實作的?

什麼是多級Timing Wheel?

示例源碼
