前言
雖然說固态硬碟已經非常普及了，但是大容量機械硬碟依然有存在的市場空間，用于存儲大容量的視訊檔案等等，對應的3.5寸大容量外置硬碟也是一直都有推出。機械硬碟對于供電的要求相當高，使用的外接電源，需要有足夠的功率才能保障硬碟的穩定運作。
充電頭網拿到了一款希捷Backup Plus Hub移動硬碟的外接電源，這款電源由歐陸通生産，支援寬電壓輸入，輸出為12V3A，滿足大容量機械硬碟的供電需求。下面是這款電源的詳細拆解，下面來看看這款電源的做工用料。
希捷移動硬碟36W擴充卡開箱

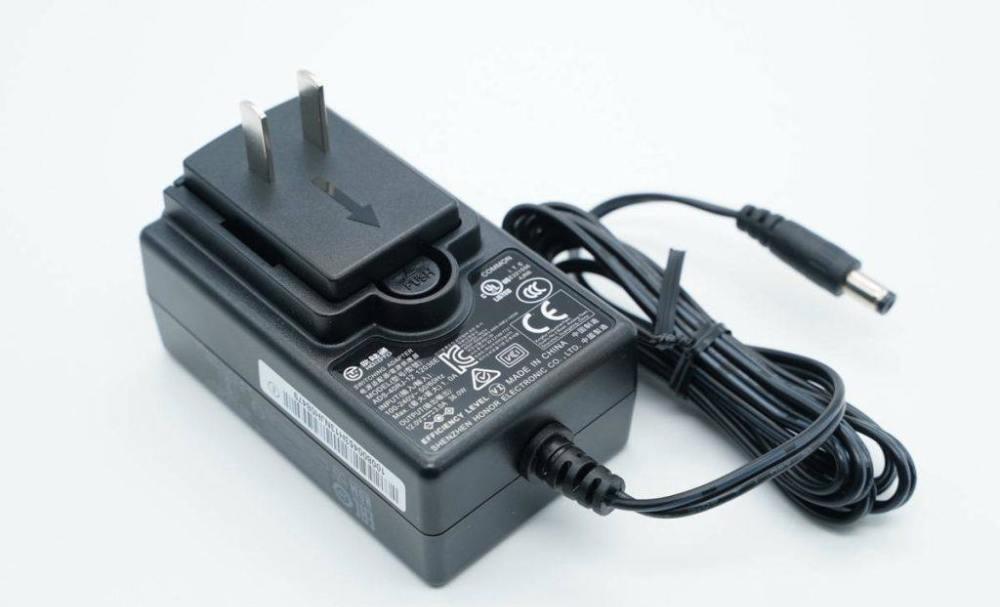

這款擴充卡采用經典直闆造型設計，自帶DC圓頭輸出線纜，外殼磨砂邊角過渡圓潤。
插腳獨立子產品設計，通過卡扣固定，其中一側設有脫扣按闆，按下即可分離。
插腳獨立子產品設計便可以進行更換，解決使用者外帶出差不同地區插腳對不上無法使用的尴尬場景，隻需更換插腳而不用買新電源，省錢更省心。
插腳所在一面還貼有充電器銘牌
型号：ADS-40RJ-12
輸入：100-240V~50/60Hz 1A
輸出：12V3A
充電器已經通過了CCC、CE、UL、KC、VCCI認證。
側面印有制造商為深圳歐陸通電子股份有限公司，充電器還通過了PSE認證。
另一側還印有EAC、NOM、NYCE認證辨別等。
測得充電器機身長度為84.92mm。
寬度為53.04mm。
厚度為33.68mm。
測得線纜長約1.5米，插頭為5525規格。
充電器拿在手上的直覺感受。
總重量業務185g。
希捷移動硬碟36W擴充卡拆解
對這款擴充卡有了基本了解後，下面充電頭網就對其進行詳細拆解，一起來看看産品的用料做工如何。
沿電源上下蓋接縫拆開電源，輸入線和輸出線打膠固定，同時将PCB固定在外殼内部。
電源為傳統式設計，元器件排列稀疏，開關管和同步整流管配有散熱片，有效降低長期工作的溫升。
輸入插腳與PCB之間導線焊接連接配接，插腳與PCB之間有絕緣隔離闆。
電源輸入線打膠絕緣加強。
輸出線同樣打膠加強。
電路闆正面一覽，變壓器使用黃色膠帶纏繞絕緣，電容等元器件打膠固定。
電路闆背面初次級分界明顯，一條黑線辨別了初級與次級區域。
使用遊标卡尺測得電路闆長度為76.2mm。
寬度為47.1mm。
厚度為23.4mm。
充電器為反激拓撲，固定電壓輸出，滿足小功率裝置的供電。下面我們從輸入端開始了解電源的用料資訊。
輸入端延時保險絲，規格為3.15A 250V。
輸入端X電容容量0.33μF。
共模電感采用磁環繞制，底部有絕緣底座。
輸入端整流橋來自迪一電子，型号為KBP306G，耐壓600V，額定電流3A。
一顆高壓瓷片電容，1000pF，耐壓1KV，與初級電解電容并聯。
高壓濾波電容來自Acon中元，規格為400V 82μF，膠水固定在電路闆上。
開關電源主要晶片來自昂寶，型号OB2362，是一顆高內建度的電流模式PWM控制器。晶片内部內建高壓啟動，具有低待機功耗以及寬輸出電壓範圍，相容性好，适用于高成本效益的反激電源設計。
開關管來自環球半導體，MFIRF7N65，NMOS，耐壓650V，導阻1.5Ω，采用TO220F絕緣封裝。
初級電流檢測電阻特寫。
為主要晶片供電的小電容，來自三瑩，NXA系列，50V 4.7μF。
用于反激RCD吸收電路的M7二極管。
變壓器特寫，采用EF-25磁芯。
用于輸出電壓回報的CT 817B光耦。
藍色Y電容特寫。
次級同步整流控制器采用MPS 芯源半導體 MP6902DS，是一顆支援DCM和QR反激的同步整流控制器，支援12V标準同步整流管和5V邏輯電壓驅動整流管，支援8-24V輸出電壓範圍，支援最高400KHz工作頻率，支援高側和低側同步整流。
同步整流管來自新功率，NCE0157A2，NMOS管，耐壓100V，導阻14mΩ，采用TO220封裝。
兩顆輸出濾波電解電容來自Acon中元，為低内阻型，規格均為1000μF 16V。
輸出端共模電感用于濾波。
全部拆解完畢，來張全家福。
充電頭網拆解總結
随着現在資訊社會的進展，個人要存儲的資料量越來越大，選用3.5寸移動硬碟作為固定存儲，相比2.5寸移動硬碟具有更快的速度，更大的容量，是以也被很多的人接受。對于儲存珍貴資料的硬碟來說，穩定的供電是第一位。
充電頭網通過拆解了解，歐陸通這款電源采用迪一科技整流橋進行輸入濾波，開關電源采用昂寶OB2362+MPS MP6902同步整流方案，初級開關管來自環球半導體，次級同步整流管來自新功率，電容全部采用Acon中元。作為希捷原廠選用的歐陸通電源，雖然其貌不揚，但是内部設計還是相當靠譜的。
