初次接觸Captioning的問題，第一印象就是Andrej Karpathy好聰明。主要從他的兩篇文章開始入門，《Deep Fragment Embeddings for Bidirectional Image Sentence Mapping》和《Deep Visual-Semantic Alignments for Generating Image Descriptions》。基本上，第一篇文章看明白了，第二篇就容易了，研究思路其實是一樣的。但确實，第二個模型的功能更強大一些，因為可以生成description了。
Deep Fragment Embeddings for Bidirectional Image Sentence Mapping：

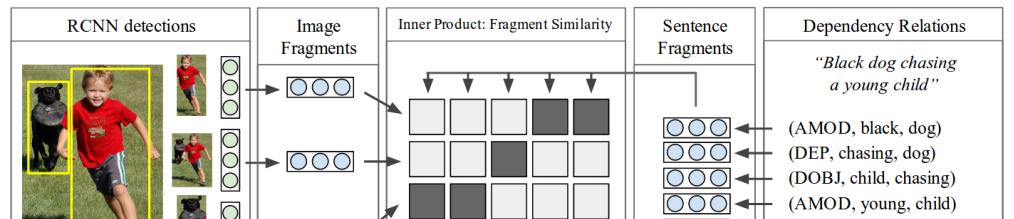

這篇論文發表在14年的NIPS上，主要解決的問題集中在retrieval的問題，沒有生成description。還是先介紹一下模型吧，以下這張圖其實可以完全概括了
輸入的資料集每一個樣例由一張圖檔，五個manual句子描述。
對于句子的處理，主要是處理單詞之間的關系。類似于上圖右邊，解析出單詞之間的依賴關系，叫做triplet
，R就是關系，而w1，w2就是單詞的representation，是1-of-k的，通過以下的關系把triplet映射到一個非線性的空間，
s是h維的向量特征向量，f是一個激活函數，
是對應的關系的矩陣，但它是需要學習的參數。
是通過訓練得到的固定的參數矩陣，至于怎麼得到的，我沒有看過索引的論文，而源代碼讀入的資料直接使用了
，我就沒有仔細研究。激活函數論文裡使用了ReLU，而公開的源代碼裡提供了很多其他類型的函數，然而并沒有試跑過。那為什麼需要激活函數呢？我猜想大概是（未探究過正确與否）非線性的特征會有更好的拟合效果吧，聯想到了深度學習裡的激活函數。
對于圖檔的處理。使用RCNN，提取top 19個Region和一張全圖作為特征。這裡主要是提取最後一層的4096維的向量作為特征表示，經過以下式子映射到h維的特征空間中
。RCNN網絡結構可以進行微調，也可以不微調。在這裡，需要學習的參數是
。
計算Image Fragment 和 sentence Fragment的相似度主要對兩個特征向量進行内積運算
。這就很粗暴了。這樣計算相似度，看起來似乎不太妥當，因為每一個圖檔Region的向量貌似并不能找到一個标準，至少相似度作為一種距離，這裡好像并沒有機關吧。但是，假如認為v和s在同一個特征空間的話，那麼，一切都很順其自然了，因為内積不就是夾角嗎？還記得怎麼定義希爾伯特空間的嗎？
恩，對于兩個模态的學習，找到一種方法把他們映射到同一特征空間非常重要。
最後一步就是定義損失函數了，這裡加了一個正則化項，我看了代碼對正則化怎麼搞的了解又加深了，
現在，怎麼使得語義上使對應的fragment的變得相似很重要，這自然是通過學習參數了。AK首先用一種簡單的方法，定義alignment目标函數為
當兩種fragment出現在同一image-sentence pair中時，注意是image-sentence pair，就把y置為1，否則為 -1。
是一個normalize項，具體可以看代碼怎麼實作的。通過這樣簡單的設定，不就使得當兩種fragment出現在同一image-sentence pair中時，相似度朝着大于1的方向發展，否則朝着小于-1的方向發展了嗎？因為式子前面有1減去，而且是一個max和0比較的。
但是，兩種fragment出現在同一image-sentence pair中不代表他們就是相對應啊。注意，以下相當于提升性能吧，因為即便沒有以下的multiple instance learning也是可以有結果的。因為，AK想到了一種方法，通過有限制的不等式求解，目标函數自然還是最小化了，得到
這稱為mi-SVM。太厲害了，他是怎麼知道有這種方法的呢？限制條件要求參數y至少有一個值為+1。論文中使用了一種啟發式求解的方法，畢竟直接優化看起來還是很難的，具體的求解過程是對于y的值設定為
，如果沒有+1，就把内積最大的對應的y設為+1。
另外定義了一個global目标函數。首先計算整張圖檔和sentence的相似度，n是一個平滑項
Global目标函數主要與image和sentence對應的
相似度作為比較。通過與所在的行和列比較，使得目标函數朝着令比對的
比不比對的
大
的方向優化。
最後優化時，使用的求導的鍊式法則。整個優化的過程使用SGD的方法。總的來說，是參數的學習使得兩種模态的資訊可以對應起來。
實驗評估的方法，實驗資料集是随機選出句子與對應的圖檔。通過計算
，并在每一個句子對
進行排序，看最比對圖檔的
出現在序列的位置，定義一個R@K，K代表位置，即在位置K以前出現最比對圖檔的百分比，通過對此比較評估Retrieval的性能。
作者Andrej Karpathy的代碼，我看的時候自己加了注釋，放在這裡共享吧，希望對你有點幫助吧。http://pan.baidu.com/s/1i5M8xk5
Deep Visual-Semantic Alignments for Generating Image Descriptions：
這篇論文相對于上一篇Deep Fragment Embeddings for Bidirectional Image Sentence Mapping，是可以生成description了，而且retrieval也得到了提升。這裡，句子中提取的不再是dependency，而是首先對于每一個單詞都生成一個特征向量，這是通過雙向的RNN（BRNN）生成的，因為RNN它其實包含了上下文的資訊，是以認為是與整個句子的語義相關。
是1-of-k的向量。RNN的函數如下
對于圖檔，依然使用的是RCNN的模型。而且，對于image和sentence對應的相似度計算方法也有所改變，
，整個模型變成如下
以上模型通過訓練之後，學習到的隻是word與image的region的對應關系，這可能會使得鄰近的單詞（它們可能相關）被對應到不同的label中。這裡作者通過使用馬爾科夫随機場來輸出最佳的每個word對應的region的序列。馬爾科夫随機場對應的勢函數為
。而
是能量函數，注意前面是負值，要使得最後序列的機率最大，則能量函數應該盡量小。是以，這裡定義的能量函數的條件為，使用的是鍊式條件随機場的形式
對于後面一項，當兩個前後的word配置設定同一個标注的時候，希望能量函數為0（即盡量小），否則為
。但是對于第一項……暫時還沒想明白，可能認為是固有的屬性，是以直接加入。當
越大，意味着如果希望能量函數越小，配置設定到同一個box的連續的word會趨向于更多。
以上其實解決的是latent alignment的問題。
之後，通過使用generator的RNN的生成captioning，這個比較容易了解，模型為
具體的計算過程為
