- 1. 前期預備知識
- 1.1 序列槽通訊電路圖
- 1.2 實驗相關寄存器
- 1.2 常用波特率設定

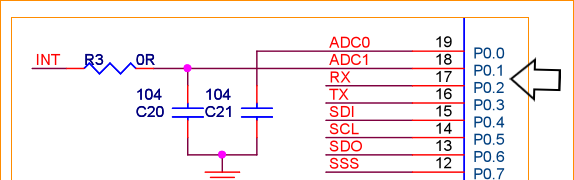

從上圖可見，CC2530晶片通過P0端口的P0.1和P0.2引腳進行序列槽通訊。這個實驗當中對于端口的操作也主要就是P0端口。
| 寄存器名稱 | 作用 | 寄存器描述 |
|---|---|---|
| U0CSR (0x86) | USART 0控制和狀态 | bit7：USART模式選擇 0：SPI模式；1：UART模式 bit6：UART接收器使能 0：禁用接收器；1：接收器使能 bit5：SP主或從模式選擇 0：SPI主模式；1：SPI從模式 bit4：UART幀錯誤狀态 0： 無幀錯誤檢測；1： 位元組收到不正确停止位級别 bit3：UART奇偶錯誤狀态 0： 無奇偶錯誤檢測；1： 位元組收到奇偶錯誤 bit2：接收位元組狀态 0： 沒有收到位元組；1： 準備好接收位元組 bit1 ：傳送位元組狀态 0：位元組沒有被傳送；1：寫到資料緩存寄存器的最後位元組被傳送 bit0：USART傳送/接收主動狀态、在SPI從模式下該位等于從模式選擇 0： USART空閑；1： 在傳送或者接收模式USART忙碌； |
| U0GCR (0xC5) | USART0 通用控制 | Bit[7] CPOL SPI 的時鐘極性 0： 負時鐘極性 1： 正時鐘極性 Bit[6] CPHA SPI 時鐘相位 0： 當SCK 從CPOL 倒置到CPOL 時資料輸出到MOSI, 并且當SCK 從CPOL倒置到CPOL 時資料輸入抽樣到MISO。 1： 當SCK 從CPOL 倒置到CPOL 時資料輸出到MOSI，并且當SCK 從CPOL倒置到CPOL 時資料輸入抽樣到MISO Bit[5] ORDER 傳送位順序 0： LSB 先傳送 1： MSB 先傳送 Bit[4:0] BAUD_E 波特率指數值。BAUD_E 和 BAUD_M 決定了UART 波特率和SPI 的主SCK 時鐘頻率 |
| U0BAUD (0xC2) | USART 0 波特率控制 | BAUD_M[7:0] 波特率小數部分的值。BAUD_E和BAUD_M決定了UART的波特率和SPI的主SCK時鐘頻率 |
| U0DBUF | USART 0接收/發送資料緩存 | |
| UTX0IF（發送中斷标志） | IRCON2 Bit1 | USART 0 TX中斷标志0： 無中斷未決 1： 中斷未決 |
| CLKCONCMD | 時鐘控制指令 | Bit[7] OSC32K 32 kHz 時鐘振蕩器選擇0 ： 32 kHz XOSC 1 ： 32 kHz RCOSC Bit[6] OSC 系統時鐘源選擇0 ： 32 MHz XOSC1 ： 16 MHz RCOSC Bit[5:3] TICKSPD 定時器标記輸出設定 000 ：32 MHz 001 ：16 MHz 010 ：8 MHz 011 ：4 MHz 100 ：2 MHz 101 ：1 MHz 110 ：500 kHz 111 ：250 kHz Bit[2:0] CLKSPD 時脈速度 000 ：32 MHz 001 ：16 MHz 010 ：8 MHz 011 ：4 MHz 100 ：2 MHz 101 ：1 MHz 110 ：500 kHz 111 ：250 kHz |
| CLKCONSTA | CLKCONSTA寄存器是一個隻讀寄存器,用來獲得目前時鐘狀态 |
由寄存器 UxBAUD.BAUD_M[7：0]和 UxGCR.BAUD_E[4：0]定義波特率。該波特率用于 UART 傳送，也用于 SPI 傳送的串行時鐘速率。波特率由下式給出：
F 是系統時鐘頻率，等于 16 MHz RCOSC 或者 32 MHz XOSC。 32 MHz 系統時鐘常用的波特率設定：
| 波特率(bps) | UxBAUD.BAUD_M | UxGCR.BAUD_E | 誤差(%) |
|---|---|---|---|
| 2400 | 59 | 6 | 0.14 |
| 4800 | 7 | ||
| 9600 | 8 | ||
| 14400 | 216 | 0.03 | |
| 19200 | 9 | ||
| 28800 | |||
| 38400 | 10 | ||
| 57600 | |||
| 76800 | 11 | ||
| 115200 | |||
| 230400 | 12 |
