[整理自Keysight官網資料]
1. 示波器采集存儲器的重要性
采集存儲器是示波器的重要組成部分。在簡易的示波器中，采集存儲器是由一個負責采集模拟信号的前端組成；随後将這個信号發送到模數轉換器進行數字化處理。在數字化之後，信号的資訊會被儲存到存儲器（采集存儲器）中，然後進行處理和繪制/顯示。示波器的采集存儲器與采樣率直接挂鈎。存儲器的容量越大，示波器的采樣率就會越高，您就能捕獲更長時間的波形。采樣率越高，示波器的有效帶寬就會越高（有效是指高達示波器前端的最大帶寬）。
存儲器深度/（（時間/格設定）* 10 格）= 采樣率（高達 ADC 的最大采樣率）。例如，假設時基設定是 160uS/格，最大存儲器深度為 4,000,000 個樣本。算出的采樣率是 4,000,000/（（160uS/格）* 10 格）= 2.5GS/s。
2. 示波器架構
深存儲器對采樣率有很大助力，那麼在什麼情況下它不再有這項優勢？如果深存儲器拖慢了您的示波器速度，進而不利于調試問題，那麼它就不再有幫助。因為深存儲器會給系統帶來很大負擔。

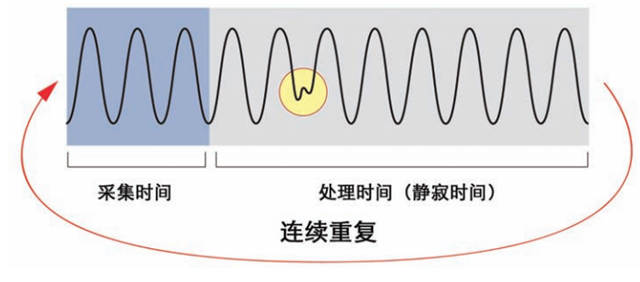

更新速率（“靜寂時間”的倒數）反映了示波器觸發、處理已捕獲的資料以及在螢幕上顯示資料的速度。更新速率越快（或靜寂時間越短），您捕獲偶發事件的可能性就越大。許多年前，人們往往把快速更新速率與模拟示波器挂鈎。
