建構 LVS-NAT 負載均衡群集

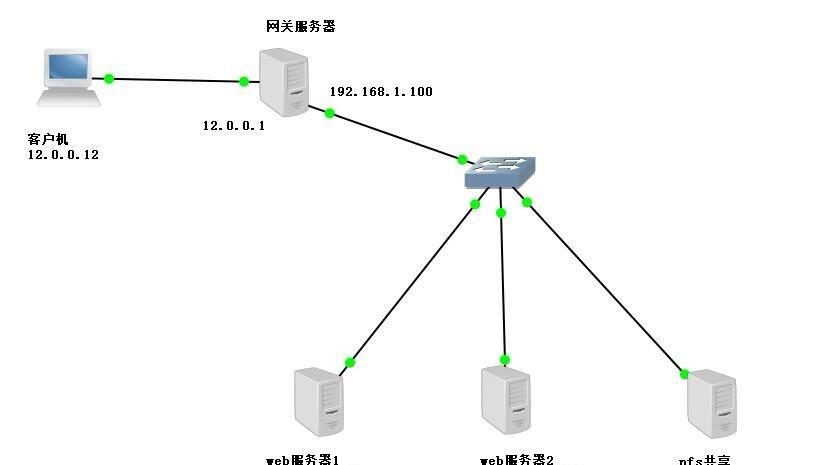

實驗環境：

主機	作業系統	IP位址
LVS 負載排程器	CentOS 7.3 x86_64	内：192.168.1.100 外：12.0.0.1
web 伺服器 1		192.168.1.101
web 伺服器 2		192.168.1.102
NFS 共享儲存		192.168.1.103
客戶機	Windows 7	12.0.0.12

注：LVS 排程器充當網關伺服器，要有兩個網卡。

配置 NFS

1. 關閉防火牆 ，編輯配置檔案：

   vim /etc/exports
   /opt/benet 192.168.1.0/24(rw,sync)    #讀寫 遠端同步
   /opt/accp 192.168.1.0/24(rw,sync)

   注：共享的檔案夾 ，如果不存在要建立 ，現實中可以做磁盤陣列挂載在共享的檔案夾 。

2. 建立共享的檔案夾 ，添加檔案的權限：

   mkdir /opt/benet /opt/accp
   chmod 777 benet accp

3. 開啟服務 ，釋出共享 ：

   systemctl start rpcbind.service       #開啟遠端過程調用協定
   systemctl start nfs.service              #開啟nfs服務
   exportfs -rv                                     #釋出共享
   showmount -e 192.168.1.103        #測試本機是否共享

   注：有些系統可能 ，沒有安裝 nfs-utils 用于NFS共享釋出和通路 。

配置 web 伺服器

1. 安裝 httpd 服務 ，編輯配置檔案:

   vim /usr/local/apache/conf/httpd.conf
   Listen 192.168.1.101:80                      #修改IP
   ServerName www.yun.com:80            #更改域名

2. 挂載 NFS 提供的檔案共享：

   showmount -e 192.168.1.103                                             #檢測是否有共享檔案
   mount.nfs 192.168.1.103:/opt/benet /var/www/html           #把NFS 提供的共享檔案 挂載在httpd 站點裡

3. 添加一個 httpd 首頁 ,關閉防火牆 ：

   echo "this is benet " > /var/www/html/index.html
   systemctl stop firewalld.service

   注：可以本地測試能否打開測試首頁 ，兩台 web 伺服器配置一樣 ，添加不一樣的首頁以作區分 。

配置 LVS 負載排程器

1. 安裝雙網卡 ，作為網關伺服器使用 。

2. 開啟路由轉發功能：

   vim /etc/sysctl.conf
   net.ipv4.ip_forward=1       #添加

   sysctl -p                            #立即生效

3. 加載 LVS 模闆：

   modprobe ip_vs                    #加載模闆
   cat /proc/net/ip_vs                #檢視版本資訊

4. 安裝管理軟體 ，添加伺服器節點 ，開啟服務：

   yum install ipvsadm -y
   ipvsadm -C                                         #清除伺服器節點
   ipvsadm -A -t 12.0.0.1:80 -s rr           #添加虛拟伺服器
   ipvsadm -a -t 12.0.0.1:80 -r 192.168.1.101:80 -m
   ipvsadm -a -t 12.0.0.1:80 -r 192.168.1.102:80 -m
   ipvsadm --save  > /etc/sysconfig/ipvsadm            #儲存政策   （在7以上開啟ipvsadm服務需要）
   ipvsadm -ln     #檢視節點狀态
   ipvsadm          #開啟服務

   注：-A 添加虛拟伺服器、 -s 負載排程算法、 rr 輪詢 、 -a 添加真實伺服器 、-t 指定虛拟IP及TCP端口、-r 指定真實IP及TCP端口、-m 使用 NAT 群集模式 、-d 删除

5. 設定防火牆規則：

   iptables -t nat -F         #清除nat表裡的規則
   iptables -F                  #清除防火牆預設表規則鍊
   iptables -t nat -A POSTROUTING -o ens34 -s 192.168.1.0/24 -j SNAT --to-source 12.0.0.1

測試

打開 win 通路 12.0.0.1
