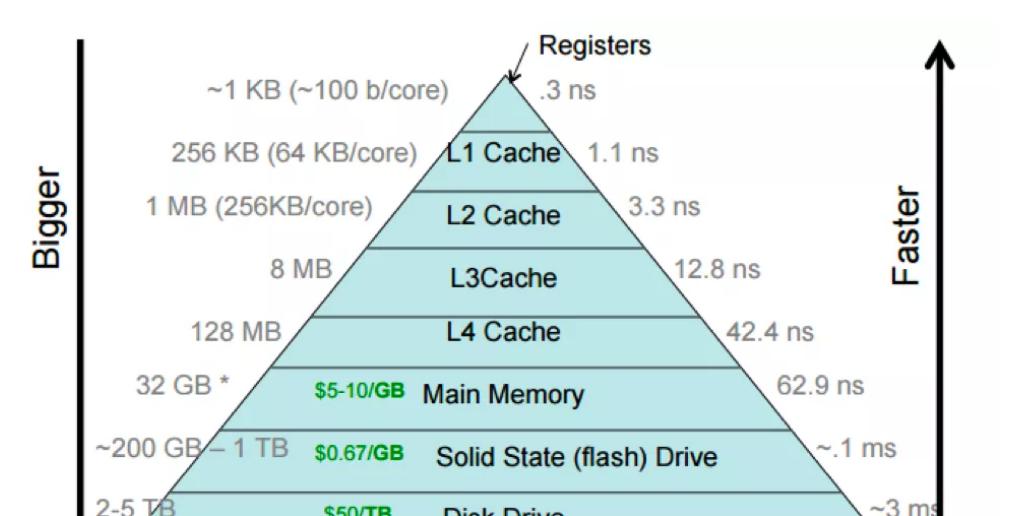

CPU 的 cache 往往是分多級的金字塔模型，L1 最靠近 CPU，通路延遲最小，但 cache 的容量也最小。本文介紹如何測試多級 cache 的訪存延遲，以及背後蘊含的計算機原理。

圖源：https://cs.brown.edu/courses/csci1310/2020/assign/labs/lab4.html

Cache Latency

Wikichip[1] 提供了不同 CPU 型号的 cache 延遲，機關一般為 cycle，通過簡單的運算，轉換為 ns。以 skylake 為例，CPU 各級 cache 延遲的基準值為：

CPU Frequency:2654MHz (0.3768 nanosec/clock)

設計實驗

1. naive thinking

申請一個 buffer，buffer size 為 cache 對應的大小，第一次周遊進行預熱，将資料全部加載到 cache 中。第二次周遊統計耗時，計算每次 read 的延遲平均值。

代碼實作 mem-lat.c 如下：

#include <sys/types.h>
#include <stdlib.h>
#include <stdio.h>
#include <sys/mman.h>
#include <sys/time.h>
#include <unistd.h>

#define ONE p = (char **)*p;
#define FIVE    ONE ONE ONE ONE ONE
#define TEN FIVE FIVE
#define FIFTY   TEN TEN TEN TEN TEN
#define HUNDRED FIFTY FIFTY

static void usage()
{
    printf("Usage: ./mem-lat -b xxx -n xxx -s xxx\n");
    printf("   -b buffer size in KB\n");
    printf("   -n number of read\n\n");
    printf("   -s stride skipped before the next access\n\n");
    printf("Please don't use non-decimal based number\n");
}


int main(int argc, char* argv[])
{
  unsigned long i, j, size, tmp;
    unsigned long memsize = 0x800000; /* 1/4 LLC size of skylake, 1/5 of broadwell */
    unsigned long count = 1048576; /* memsize / 64 * 8 */
    unsigned int stride = 64; /* skipped amount of memory before the next access */
    unsigned long sec, usec;
    struct timeval tv1, tv2;
    struct timezone tz;
    unsigned int *indices;

    while (argc-- > 0) {
        if ((*argv)[0] == '-') {  /* look at first char of next */
            switch ((*argv)[1]) {   /* look at second */
                case 'b':
                    argv++;
                    argc--;
                    memsize = atoi(*argv) * 1024;
                    break;

                case 'n':
                    argv++;
                    argc--;
                    count = atoi(*argv);
                    break;

                case 's':
                    argv++;
                    argc--;
                    stride = atoi(*argv);
                    break;

                default:
                    usage();
                    exit(1);
                    break;
            }
        }
        argv++;
    }


  char* mem = mmap(NULL, memsize, PROT_READ | PROT_WRITE, MAP_PRIVATE | MAP_ANON, -1, 0);
    // trick3: init pointer chasing, per stride=8 byte
    size = memsize / stride;
    indices = malloc(size * sizeof(int));

    for (i = 0; i < size; i++)
        indices[i] = i;

    // trick 2: fill mem with pointer references
    for (i = 0; i < size - 1; i++)
        *(char **)&mem[indices[i]*stride]= (char*)&mem[indices[i+1]*stride];
    *(char **)&mem[indices[size-1]*stride]= (char*)&mem[indices[0]*stride];

    char **p = (char **) mem;
    tmp = count / 100;

    gettimeofday (&tv1, &tz);
    for (i = 0; i < tmp; ++i) {
        HUNDRED;  //trick 1
    }
    gettimeofday (&tv2, &tz);
    if (tv2.tv_usec < tv1.tv_usec) {
        usec = 1000000 + tv2.tv_usec - tv1.tv_usec;
        sec = tv2.tv_sec - tv1.tv_sec - 1;
    } else {
        usec = tv2.tv_usec - tv1.tv_usec;
        sec = tv2.tv_sec - tv1.tv_sec;
    }

    printf("Buffer size: %ld KB, stride %d, time %d.%06d s, latency %.2f ns\n",
            memsize/1024, stride, sec, usec, (sec * 1000000  + usec) * 1000.0 / (tmp *100));
    munmap(mem, memsize);
    free(indices);
}

這裡用到了 3 個小技巧：

HUNDRED 宏：通過宏展開，盡可能避免其他指令對訪存的幹擾。
二級指針：通過二級指針将buffer串起來，避免訪存時計算偏移。
char* 和 char** 為 8 位元組，是以，stride 為 8。

測試方法：

#set -x

work=./mem-lat
buffer_size=1
stride=8

for i in `seq 1 15`; do
    taskset -ac 0 $work -b $buffer_size -s $stride
    buffer_size=$(($buffer_size*2))
done

測試結果如下：

//L1
Buffer size: 1 KB, stride 8, time 0.003921 s, latency 3.74 ns
Buffer size: 2 KB, stride 8, time 0.003928 s, latency 3.75 ns
Buffer size: 4 KB, stride 8, time 0.003935 s, latency 3.75 ns
Buffer size: 8 KB, stride 8, time 0.003926 s, latency 3.74 ns
Buffer size: 16 KB, stride 8, time 0.003942 s, latency 3.76 ns
Buffer size: 32 KB, stride 8, time 0.003963 s, latency 3.78 ns
//L2
Buffer size: 64 KB, stride 8, time 0.004043 s, latency 3.86 ns
Buffer size: 128 KB, stride 8, time 0.004054 s, latency 3.87 ns
Buffer size: 256 KB, stride 8, time 0.004051 s, latency 3.86 ns
Buffer size: 512 KB, stride 8, time 0.004049 s, latency 3.86 ns
Buffer size: 1024 KB, stride 8, time 0.004110 s, latency 3.92 ns
//L3
Buffer size: 2048 KB, stride 8, time 0.004126 s, latency 3.94 ns
Buffer size: 4096 KB, stride 8, time 0.004161 s, latency 3.97 ns
Buffer size: 8192 KB, stride 8, time 0.004313 s, latency 4.11 ns
Buffer size: 16384 KB, stride 8, time 0.004272 s, latency 4.07 ns

相比基準值，L1 延遲偏大，L2 和 L3 延遲偏小，不符合預期。

2. thinking with hardware: cache line

現代處理器，記憶體以 cache line 為粒度，組織在 cache 中。訪存的讀寫粒度都是一個 cache line，最常見的緩存線大小是 64 位元組。

如果我們簡單的以 8 位元組為粒度，順序讀取 128KB 的 buffer，假設資料命中的是 L2，那麼資料就會被緩存到 L1，一個 cache line 其他的訪存操作都隻會命中 L1，進而導緻我們測量的 L2 延遲明顯偏小。

本文測試的 CPU，cacheline 大小 64 位元組，隻需将 stride 設為 64。

//L1
Buffer size: 1 KB, stride 64, time 0.003933 s, latency 3.75 ns
Buffer size: 2 KB, stride 64, time 0.003930 s, latency 3.75 ns
Buffer size: 4 KB, stride 64, time 0.003925 s, latency 3.74 ns
Buffer size: 8 KB, stride 64, time 0.003931 s, latency 3.75 ns
Buffer size: 16 KB, stride 64, time 0.003935 s, latency 3.75 ns
Buffer size: 32 KB, stride 64, time 0.004115 s, latency 3.92 ns
//L2
Buffer size: 64 KB, stride 64, time 0.007423 s, latency 7.08 ns
Buffer size: 128 KB, stride 64, time 0.007414 s, latency 7.07 ns
Buffer size: 256 KB, stride 64, time 0.007437 s, latency 7.09 ns
Buffer size: 512 KB, stride 64, time 0.007429 s, latency 7.09 ns
Buffer size: 1024 KB, stride 64, time 0.007650 s, latency 7.30 ns
Buffer size: 2048 KB, stride 64, time 0.007670 s, latency 7.32 ns
//L3
Buffer size: 4096 KB, stride 64, time 0.007695 s, latency 7.34 ns
Buffer size: 8192 KB, stride 64, time 0.007786 s, latency 7.43 ns
Buffer size: 16384 KB, stride 64, time 0.008172 s, latency 7.79 ns

雖然相比方案 1，L2 和 L3 的延遲有所增大，但還是不符合預期。

3. thinking with hardware: prefetch

現代處理器，通常支援預取（prefetch）。資料預取通過将代碼中後續可能使用到的資料提前加載到 cache 中，減少 CPU 等待資料從記憶體中加載的時間，提升 cache 命中率，進而提升軟體的運作效率。

Intel 處理器支援 4 種硬體預取 [2]，可以通過 MSR 控制關閉和打開：

這裡我們簡單的将 stride 設為 128 和 256，避免硬體預取。測試的 L3 訪存延遲明顯增大：

// stride 128
Buffer size: 1 KB, stride 256, time 0.003927 s, latency 3.75 ns
Buffer size: 2 KB, stride 256, time 0.003924 s, latency 3.74 ns
Buffer size: 4 KB, stride 256, time 0.003928 s, latency 3.75 ns
Buffer size: 8 KB, stride 256, time 0.003923 s, latency 3.74 ns
Buffer size: 16 KB, stride 256, time 0.003930 s, latency 3.75 ns
Buffer size: 32 KB, stride 256, time 0.003929 s, latency 3.75 ns
Buffer size: 64 KB, stride 256, time 0.007534 s, latency 7.19 ns
Buffer size: 128 KB, stride 256, time 0.007462 s, latency 7.12 ns
Buffer size: 256 KB, stride 256, time 0.007479 s, latency 7.13 ns
Buffer size: 512 KB, stride 256, time 0.007698 s, latency 7.34 ns
Buffer size: 512 KB, stride 128, time 0.007597 s, latency 7.25 ns
Buffer size: 1024 KB, stride 128, time 0.009169 s, latency 8.74 ns
Buffer size: 2048 KB, stride 128, time 0.010008 s, latency 9.55 ns
Buffer size: 4096 KB, stride 128, time 0.010008 s, latency 9.55 ns
Buffer size: 8192 KB, stride 128, time 0.010366 s, latency 9.89 ns
Buffer size: 16384 KB, stride 128, time 0.012031 s, latency 11.47 ns

// stride 256
Buffer size: 512 KB, stride 256, time 0.007698 s, latency 7.34 ns
Buffer size: 1024 KB, stride 256, time 0.012654 s, latency 12.07 ns
Buffer size: 2048 KB, stride 256, time 0.025210 s, latency 24.04 ns
Buffer size: 4096 KB, stride 256, time 0.025466 s, latency 24.29 ns
Buffer size: 8192 KB, stride 256, time 0.025840 s, latency 24.64 ns
Buffer size: 16384 KB, stride 256, time 0.027442 s, latency 26.17 ns

L3 的訪存延遲基本上是符合預期的，但是 L1 和 L2 明顯偏大。

如果測試随機訪存延遲，更加通用的做法是，在将buffer指針串起來時，随機化一下。

// shuffle indices
     for (i = 0; i < size; i++) {
         j = i +  rand() % (size - i);
         if (i != j) {
             tmp = indices[i];
             indices[i] = indices[j];
             indices[j] = tmp;
         }
     }

可以看到，測試結果與 stride 為 256 基本上是一樣的。

Buffer size: 1 KB, stride 64, time 0.003942 s, latency 3.76 ns
Buffer size: 2 KB, stride 64, time 0.003925 s, latency 3.74 ns
Buffer size: 4 KB, stride 64, time 0.003928 s, latency 3.75 ns
Buffer size: 8 KB, stride 64, time 0.003931 s, latency 3.75 ns
Buffer size: 16 KB, stride 64, time 0.003932 s, latency 3.75 ns
Buffer size: 32 KB, stride 64, time 0.004276 s, latency 4.08 ns
Buffer size: 64 KB, stride 64, time 0.007465 s, latency 7.12 ns
Buffer size: 128 KB, stride 64, time 0.007470 s, latency 7.12 ns
Buffer size: 256 KB, stride 64, time 0.007521 s, latency 7.17 ns
Buffer size: 512 KB, stride 64, time 0.009340 s, latency 8.91 ns
Buffer size: 1024 KB, stride 64, time 0.015230 s, latency 14.53 ns
Buffer size: 2048 KB, stride 64, time 0.027567 s, latency 26.29 ns
Buffer size: 4096 KB, stride 64, time 0.027853 s, latency 26.56 ns
Buffer size: 8192 KB, stride 64, time 0.029945 s, latency 28.56 ns
Buffer size: 16384 KB, stride 64, time 0.034878 s, latency 33.26 ns

4. thinking with compiler: register keyword

解決掉 L3 偏小的問題後，我們繼續看 L1 和 L2 偏大的原因。為了找出偏大的原因，我們先反彙編可執行程式，看看執行的彙編指令是否是我們想要的：

objdump -D -S mem-lat > mem-lat.s

為卡片添加間距

删除卡片

-D: Display assembler contents of all sections.
-S：Intermix source code with disassembly. (gcc編譯時需使用-g，生成調式資訊)

生成的彙編檔案 mem-lat.s：

char **p = (char **)mem;
  400b3a:   48 8b 45 c8             mov    -0x38(%rbp),%rax
  400b3e:   48 89 45 d0             mov    %rax,-0x30(%rbp) // push stack

//...
    HUNDRED;
  400b85:   48 8b 45 d0             mov    -0x30(%rbp),%rax
  400b89:   48 8b 00                mov    (%rax),%rax
  400b8c:   48 89 45 d0             mov    %rax,-0x30(%rbp)
  400b90:   48 8b 45 d0             mov    -0x30(%rbp),%rax
  400b94:   48 8b 00                mov    (%rax),%rax

首先，變量 mem 指派給變量 p，變量 p 壓入棧-0x30(%rbp)。

char **p = (char **)mem;
  400b3a:   48 8b 45 c8             mov    -0x38(%rbp),%rax
  400b3e:   48 89 45 d0             mov    %rax,-0x30(%rbp)

訪存的邏輯：

HUNDRED;  // p = (char **)*p
  400b85:   48 8b 45 d0             mov    -0x30(%rbp),%rax
  400b89:   48 8b 00                mov    (%rax),%rax
  400b8c:   48 89 45 d0             mov    %rax,-0x30(%rbp)

先從棧中讀取指針變量 p 的值到rax寄存器（變量 p 的類型為char **，是一個二級指針，也就是說，指針 p 指向一個char *的變量，即 p 的值也是一個位址）。下圖中變量 p 的值為 0x2000。
将rax寄存器指向變量的值讀入rax寄存器，對應單目運算*p。下圖中位址 0x2000的值為 0x3000，rax 更新為 0x3000。
将rax寄存器指派給變量p。下圖中變量p的值更新為0x3000。

揭秘 cache 通路延遲背後的計算機原理

根據反彙編的結果可以看到，期望的 1 條 move 指令被編譯成了 3 條，cache 的延遲也就增加了 3 倍。

C 語言的 register 關鍵字，可以讓編譯器将變量儲存到寄存器中，進而避免每次從棧中讀取的開銷。

It's a hint to the compiler that the variable will be heavily used and that you recommend it be kept in a processor register if possible.

我們在聲明 p 時，加上 register 關鍵字。

register char **p = (char **)mem;

// L1
Buffer size: 1 KB, stride 64, time 0.000030 s, latency 0.03 ns
Buffer size: 2 KB, stride 64, time 0.000029 s, latency 0.03 ns
Buffer size: 4 KB, stride 64, time 0.000030 s, latency 0.03 ns
Buffer size: 8 KB, stride 64, time 0.000030 s, latency 0.03 ns
Buffer size: 16 KB, stride 64, time 0.000030 s, latency 0.03 ns
Buffer size: 32 KB, stride 64, time 0.000030 s, latency 0.03 ns
// L2
Buffer size: 64 KB, stride 64, time 0.000030 s, latency 0.03 ns
Buffer size: 128 KB, stride 64, time 0.000030 s, latency 0.03 ns
Buffer size: 256 KB, stride 64, time 0.000029 s, latency 0.03 ns
Buffer size: 512 KB, stride 64, time 0.000030 s, latency 0.03 ns
Buffer size: 1024 KB, stride 64, time 0.000030 s, latency 0.03 ns
// L3
Buffer size: 2048 KB, stride 64, time 0.000030 s, latency 0.03 ns
Buffer size: 4096 KB, stride 64, time 0.000029 s, latency 0.03 ns
Buffer size: 8192 KB, stride 64, time 0.000030 s, latency 0.03 ns
Buffer size: 16384 KB, stride 64, time 0.000030 s, latency 0.03 ns

訪存延遲全部變為不足 1 ns，明顯不符合預期。

5. thinking with compiler: Touch it！

重新反彙編，看看哪裡出了問題，編譯代碼如下：

for (i = 0; i < tmp; ++i) {
   40155e:   48 c7 45 f8 00 00 00    movq   $0x0,-0x8(%rbp)
   401565:   00
   401566:   eb 05                   jmp    40156d <main+0x37e>
   401568:   48 83 45 f8 01          addq   $0x1,-0x8(%rbp)
   40156d:   48 8b 45 f8             mov    -0x8(%rbp),%rax
   401571:   48 3b 45 b0             cmp    -0x50(%rbp),%rax
   401575:   72 f1                   jb     401568 <main+0x379>
         HUNDRED;
     }
     gettimeofday (&tv2, &tz);
   401577:   48 8d 95 78 ff ff ff    lea    -0x88(%rbp),%rdx
   40157e:   48 8d 45 80             lea    -0x80(%rbp),%rax
   401582:   48 89 d6                mov    %rdx,%rsi
   401585:   48 89 c7                mov    %rax,%rdi
   401588:   e8 e3 fa ff ff          callq  401070 <gettimeofday@plt>

HUNDRED 宏沒有産生任何彙編代碼。涉及到變量 p 的語句，并沒有實際作用，隻是資料讀取，大機率被編譯器優化掉了。

register char **p = (char **) mem;
     tmp = count / 100;

     gettimeofday (&tv1, &tz);
     for (i = 0; i < tmp; ++i) {
         HUNDRED;
     }
     gettimeofday (&tv2, &tz);

     /* touch pointer p to prevent compiler optimization */
     char **touch = p;

反彙編驗證一下：

HUNDRED;
   401570:   48 8b 1b                mov    (%rbx),%rbx
   401573:   48 8b 1b                mov    (%rbx),%rbx
   401576:   48 8b 1b                mov    (%rbx),%rbx
   401579:   48 8b 1b                mov    (%rbx),%rbx
   40157c:   48 8b 1b                mov    (%rbx),%rbx

HUNDRED 宏産生的彙編代碼隻有操作寄存器 rbx 的 mov 指令，進階。

延遲的測試結果如下：

// L1
Buffer size: 1 KB, stride 64, time 0.001687 s, latency 1.61 ns
Buffer size: 2 KB, stride 64, time 0.001684 s, latency 1.61 ns
Buffer size: 4 KB, stride 64, time 0.001682 s, latency 1.60 ns
Buffer size: 8 KB, stride 64, time 0.001693 s, latency 1.61 ns
Buffer size: 16 KB, stride 64, time 0.001683 s, latency 1.61 ns
Buffer size: 32 KB, stride 64, time 0.001783 s, latency 1.70 ns
// L2
Buffer size: 64 KB, stride 64, time 0.005896 s, latency 5.62 ns
Buffer size: 128 KB, stride 64, time 0.005915 s, latency 5.64 ns
Buffer size: 256 KB, stride 64, time 0.005955 s, latency 5.68 ns
Buffer size: 512 KB, stride 64, time 0.007856 s, latency 7.49 ns
Buffer size: 1024 KB, stride 64, time 0.014929 s, latency 14.24 ns
// L3
Buffer size: 2048 KB, stride 64, time 0.026970 s, latency 25.72 ns
Buffer size: 4096 KB, stride 64, time 0.026968 s, latency 25.72 ns
Buffer size: 8192 KB, stride 64, time 0.028823 s, latency 27.49 ns
Buffer size: 16384 KB, stride 64, time 0.033325 s, latency 31.78 ns

L1 延遲 1.61 ns，L2 延遲 5.62 ns，終于，符合預期！

寫在最後

本文的思路和代碼參考自 lmbench[3]，和團隊内其他同學的工具 mem-lat。最後給自己挖個坑，在随機化 buffer 指針時，沒有考慮硬體 TLB miss 的影響，如果有讀者有興趣，待日後有空補充。

參考文獻：

[1] https://en.wikichip.org/wiki/intel/microarchitectures/skylake_(server)

[2]https://software.intel.com/content/www/us/en/develop/articles/disclosure-of-hw-prefetcher-control-on-some-intel-processors.html

[3]McVoy L W, Staelin C. lmbench: Portable Tools for Performance Analysis[C]//USENIX annual technical conference. 1996: 279-294.

原文連結：https://developer.aliyun.com/article/859576?utm_content=g_1000322648

本文為阿裡雲原創内容，未經允許不得轉載。

揭秘 cache 通路延遲背後的計算機原理

Cache Latency

設計實驗

寫在最後

參考文獻：

繼續閱讀

計算機行業有什麼含金量比較高的證書可以考？

聯考報考是投資，要計算機投産比，要計算回報率

古代的超級計算機“算盤”，其中的智慧超乎你想象

愛胡思亂想的星座，大腦如同計算機，不斷編織奇思怪想

經典遊戲DOOM登陸量子計算機！Quandoom帶你體驗量子領域FPS

洗腦、燒腦與量子計算機的奇妙關聯

實體學“不存在”？諾貝爾實體學獎頒給了計算機學家？

意外！2024年諾貝爾實體學獎頒給兩位計算機學家，他們使用實體學工具讓人工智能學會“智能”【附人工智能行業現狀分析】

黑客展示用打火機授予計算機 root 通路權限

谷歌詳細研究低噪聲相變處理器，揭示量子計算機能擊敗超算的原因

餐飲行業的隐形消費你知道多少？網友辣評：我拿着計算機算着吃

計算機漲35%領漲行業：部分散戶流出，有機構很“淡定”

計算機領漲35%：部分散戶流出，有機構很“淡定”

計算機行業成牛市“旗手”，星環科技(688031.SH)強化順周期布局

Liam Payne酒店大堂失控，生前曾毀計算機，三日前曾收舊愛警告信

217.37億元主力資金本周撤離計算機闆塊
