LVS是Linux Virtual Server的簡寫，意即Linux虛拟伺服器，是一個虛拟的伺服器叢集系統。本項目在1998年5月由章文嵩博士成立，是中國國内最早出現的自由軟體項目之一。目前有三種IP負載均衡技術（VS/NAT、VS/TUN和VS/DR）；
十種排程算法（rrr|wrr|lc|wlc|lblc|lblcr|dh|sh|sed|nq）。
KeepalviedKeepalived在這裡主要用作RealServer的健康狀态檢查以及LoadBalance主機和BackUP主機之間failover的實作。

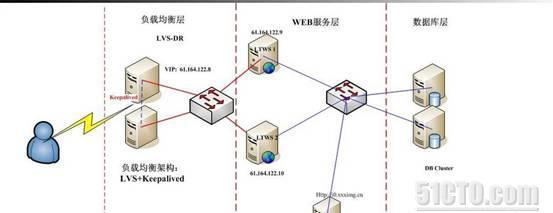

下面是在網上參考的典型的系統架構圖
針對我們伺服器放在IDC機房的特點，我參考上面的架構做了一些修改
這個方案中，負載均衡層采用兩台伺服器做DR，架構lvs+keepalived，其中master DR排程工作，把使用者的請求配置設定到web伺服器上，當master DR故障時，backup DR自動切換狀态到master,完成負載均衡的工作，mater DR恢複後backup DR又自動切換狀态到backup。如果出于經濟考慮，可以暫時隻用一台伺服器做DR。
Web伺服器層是真正處理使用者請求的，這裡初步計劃兩台real server，DR按照一定的規則把使用者的請求配置設定到real server上，要保證不同的real server有着一緻的資料庫和web目錄。資料庫的一緻常見的有叢集和複制技術，綜合考慮，在兩台real server之間采用mysql的雙主複制來現在real server 可以同時讀取和寫入資料庫，并保證資料庫的一緻。
這裡的共享存儲區采用一台NFS伺服器，建立共享輸出目錄，然後兩台real server 挂載這個輸出目錄，實作web目錄檔案的一緻。
這樣，則需要5台伺服器，再加上VIP位址，則需要6個公網IP位址，對于www.faxingw.cn，VIP是122.224.6.84，使用者在浏覽器上輸入域名，經過DNS伺服器解析成122.224.6.84，經過負載均衡排程器，将使用者請求配置設定到real server上，這裡計劃采用基于直接路由的負載均衡（VS/DR，即Virtual Server via Direct Routing）技術，VS/DR通過改寫請求封包的MAC位址，将請求發送到real server，而real server将響應直接傳回給客戶，是3種負載排程方式中性能最好的，但要求director server與real server必須由一塊網卡連在同一實體網段上。
按照上面改過的架構方案在虛拟機上安裝測試，給出下面的位址規劃
Director server1:192.168.1.198
Director server2:192.168.1.196
Real server1:192.168.1.199
Real server2:192.168.1.197
NFS server1:192.168.1.201
NFS server2:192.168.1.202
VIP:192.168.1.200
二、安裝LVS+keepalived軟體LVS是通過IPVS子產品來實作的，IPVS是LVS叢集系統的核心軟體，主要用于完成使用者的請求到達負載排程器後，如何将請求發送到每個real server節點，real server節點如何傳回資料給使用者。這裡我們的作業系統采用centos5.5，該版本核心預設支援LVS功能，也可以通過如下指令檢查kernel是否已經支援LVS的IPVS子產品：
#modprobe –l |grep ipvs
這裡選擇安裝ipvsadm-1.24版本，我在虛拟機上安裝時出錯，OpenSSL is not properly installed on your system，系統缺少openssl-devel軟體包，我通過配置yum本地源安裝，然後yum install openssl-devel，問題解決了，裝好了可以通過ipvsadm –help檢查安裝是否成功，兩台director server 都要安裝。詳細的安裝步驟這裡就不詳細說明了。
Keepalived起初是為LVS設計的，專門用來監控叢集系統中各個服務節點的狀态，它根據layer3，4，5交換機制檢測每個服務節點的狀态，如果某個服務節點出現異常，或工作出現故障，keepalived将檢測到，并将出現故障的服務節點從叢集系統中剔除，而當故障節點恢複正常後，Keepalived又可以自動将此伺服器節點重新加入到伺服器叢集中。這些工作全部自動完成。
這裡選擇安裝的是keepalived-1.1.17.tar.gz，安裝過程沒有遇到問題，就不介紹了。
同樣，安裝完成後，可以執行指令：keepalived –help 檢查是否安裝成功。
三、ipvsadm和keepalived的配置在direct server上，這裡用shell腳本來實作ipvsadm指令行配置
# vi lvsdr.sh
#!/bin/bash
VIP=192.168.1.200
RIP1=192.168.1.199
RIP2=192.168.1.197
/etc/rc.d/init.d/functions
case "$1" in
start)
echo "start LVS of DirectorServer"
/sbin/ipvsadm -C
/sbin/ipvsadm -A -t $VIP:80 -s rr
/sbin/ipvsadm -a -t $VIP:80 -r $RIP1:80 -m -w 1
/sbin/ipvsadm -a -t $VIP:80 -r $RIP2:80 -m -w 1
/sbin/ipvsadm
;;
stop)
echo "Close LVS Directorserver"
/sbin/ifconfig eth0:1 down
/sbin/ipvsadm -C
*)
echo "Usage0{start|stop}"
exit 1
esac
在兩台Director server上，這個腳本是一樣的，給腳本添加開機啟動
下面在Director server上配置keepalived，根據安裝路徑，keepalived的配置檔案是/etc/keepalived/keepalived.conf，
! Configuration File for keepalived
global_defs {
router_id LVS_MASTER
}
vrrp_instance VI_1 {
state MASTER
interface eth0
virtual_router_id 51
priority 100
advert_int 1
authentication {
auth_type
PASS
auth_pass 1111
}
virtual_ipaddress {
192.168.1.200
virtual_server 192.168.1.200 80 {
delay_loop 6
lb_algo rr
lb_kind DR
persistence_timeout 50
protocol TCP
real_server 192.168.1.199 80 {
weight 1
TCP_CHECK {
connect_timeout 10
nb_get_retry 3
delay_before_retry 3
}
real_server 192.168.1.197 80 {
connect_timeout 10
nb_get_retry 3
delay_before_retry 3
}
這是director server 1 的配置，在director server2 上我們隻有把master 改為 backup，priority改為80就可以了
下面介紹real server上的配置，兩台real server 執行下面的腳本
# vi lvsrs.sh
/sbin/ifconfig lo:0 $VIP broadcast $VIP netmask 255.255.255.255 up
/sbin/route add -host $VIP dev lo:0
echo "1" >/proc/sys/net/ipv4/conf/lo/arp_ignore
echo "2" >/proc/sys/net/ipv4/conf/lo/arp_announce
echo "1" >/proc/sys/net/ipv4/conf/all/arp_ignore
echo "2" >/proc/sys/net/ipv4/conf/all/arp_announce
sysctl -p
#end
配置好了之後，配置這些腳本開機啟動 例如echo “./root/lvsrs.sh” >>/etc/rc.local
這樣配置基本完成。
四、搭建和配置NFS伺服器NFS是Network File System的簡寫，即網絡檔案系統，NFS允許一個系統在網絡上與他人共享目錄和檔案，通過NFS，使用者和程式可以像通路本地檔案一樣通路遠端系統上的檔案。
在CentOS系統中，預設情況下已經安裝NFS檔案系統，隻要用chkconfig配置開機啟動即可。
NFS 伺服器伺服器端配置登陸到NFS伺服器，在虛拟機上我設的IP位址是192.168.1.201，修改NFS系統配置檔案。
# vi /etc/exports
在檔案裡添加如下内容
/home/www 192.168.1.*（rw,sync,no_root_squash）
然後儲存提出，添加的内容表示：允許IP位址範圍在192.168.1.*的計算機以讀寫的權限來通路/home/www 目錄。
接着執行如下指令，啟動端口映射:
# /etc/rc.d/init.d/portmap start
最後執行如下指令啟動NFS服務，此時NFS會激活守護程序，然後開始監聽client端的請求。配置好了之後，先在NFS伺服器上回環測試
# mount –t NFS 192.168.1.201:/home/www /mnt
如果正常，在/mnt目錄下應該可以看到/home/www共享目錄中的内容。
用戶端配置這裡兩台real server作為用戶端，隻需做些簡單配置即可
#mkdir /mnt/www 建立共享目錄挂載點
#mount -t nfs 192.168.1.201:/home/www /mnt/nfs -o nolock 挂載共享目錄到本地
兩台real server的配置都一樣，這裡的共享目錄作為web主目錄，兩台real server可以同時讀寫該目錄和檔案，并保持目錄和檔案一緻。在nginx配置檔案裡修改web主目錄的路徑，修改fastcgi_param SCRIPT_FILENAME 路徑。
下面配置開機自動挂載，可以配置/etc/fstab來實作，也可以設定開機自動運作腳本來實作，如用腳本
#vi /root/mntnfs.sh
mount -t nfs 192.168.1.201:/home/www /mnt/www -o nolock
儲存退出，然後添加開機啟動
#echo “./root/mntnfs.sh ” >>/etc/rc.local
NFS配置就完成了。
注：存儲區的的兩台NFS Server間用inotify+rsync來實作實時備份
五、配置MySQL雙主複制在兩台real server間設定mysql雙主複制，這裡先設定主從複制。
主機：192.168.1.199
從機：192.168.1.197
主機設定
在主機中登陸mysql
#/usr/local/mysql/bin/mysql –u root
賦予從機權限
mysql>grant replication slave on *.* to ‘backup’@’192.168.1.197’ identified by ‘573514’
打開主機/etc/my.cnf檔案
#vi /etc/my.cnf
在[mysqld]中輸入
binlog-do-db=test #需要備份的資料，多個寫多行
binlog-ignore-de=mysql #不需要備份的資料庫，多個寫多行
從機配置
配置從機的/etc/my.cnf，
server-id的值改為2
在[mysqld]下輸入
master-host=192.168.1.199
master-user=backup
master-pass=573514
master-port=3306
replicate-do-db=test #隻複制某個庫
replicate-ignore-db=mysql #不複制某個庫
重新開機資料庫，驗證配置
在主機中，mysql>show master status;
在從機中，mysql>show slave status;
可以在主機上建立資料庫測試，這樣主從複制配置好了，接着繼續配置雙主複制。
配置目前從伺服器
為原始伺服器建立一個slave 賬号
mysql>grant replication slave on *.* to ‘backup2’@’192.168.1.199’ identified by ‘123456’;
重新開機mysql服務，檢視狀态
mysql>show master status;
配置原始主伺服器，編輯my.cnf并在[mysqld]下面輸入
master-host=192.168.1.197
master-user=backup2
master-pass=123456
然後重新開機mysql，登入mysql配置master檔案設定
mysql>stop slave;
mysql>change master to master_log_file=’[file written down]’，master_log_pos=[position];
mysql>start slave;
mysql>show slave status;
最後建立或修改資料庫測試配置是否成功。
注：這裡隻是在伺服器池有兩台機器時有效，隻是權宜之計，如果可以，建議給資料庫服務也建個叢集。
到這裡配置基本結束了，以上配置均在虛拟機下實驗并通過。
