SDN第五次上機作業--基于組表的簡單負載均衡

0.作業連結

http://www.cnblogs.com/easteast/p/8125383.html

1.實驗目的

1、搭建如下拓撲并連接配接控制器

2、下發相關流表群組表實作負載均衡

3、抓包分析驗證負載均衡

2.實驗步驟

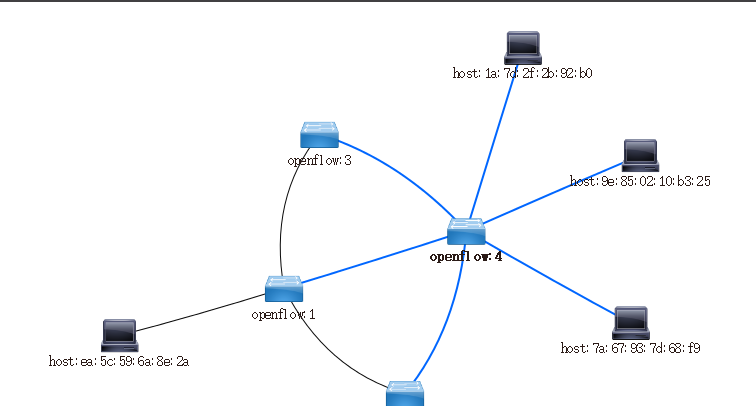

1.建立以下拓撲，并連接配接上ODL控制器。

• tupo



• 對應端口資訊



2.利用ODL下發組表、流表，實作簡易負載均衡(送出要求：利用sudo ovs-ofctl dump-flows br0 -O OpenFlow13及 sudo ovs-ofctl dump-groups SW -O OpenFlow13檢視的截圖)

• 初始連接配接後S2，S3流表檢視





  可以觀察到S2，S3對S1，S4發送的資料是丢棄，即H1到H2，H,3，H4隻通過S1->S4的鍊路
• 對S1下發組表





  新增3個bucket，将每個bucket的weight設定成相同的權重，代表有相同的優先級，3個bucket的action分别對應将資料包轉發到S1的2，3 ，4端口
• 對S1下發流表









  設定1口進入的資料流跳轉至組表内
• 檢視S1組表，流表是否下發成功





• 對S2，S3下發流表





  原本S2，S3port1與port2皆drop，現在添加兩條優先級更高流表，或者覆寫之前的流表使得S2:port1-port2,port2-port1;S3:port1-port2,port2-port1
• 檢視S2，S3下發流表是否成功





• 對S4下發流表



  這裡S4需要下發9條流表

in_port	destination	output
1	H2	4
2
3
	H3	5
	H4	6

• 檢視S4下發流表是否成功



3.利用Wireshark驗證負載均衡的實作
