【Android應用開發技術：使用者界面】布局管理器

​

【Android應用開發技術：使用者界面】章節清單

布局管理繼承于ViewGroup。它用來管理Android應用使用者界面裡各元件，它的使用使得Android應用的圖形使用者界面具有良好的平台無關性。

常見的布局方式例如以下所看到的：

• 線性布局
• 表格布局
• 幀布局
• 相對布局
• 網絡布局

一 線性布局

線性布局。即LinearLayout，控制容器内的元件橫向或縱向地一個挨着一個排列起來。

1.1 線性布局特點

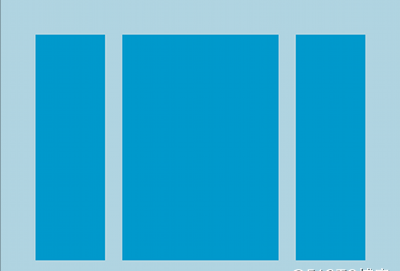

例如以下圖所看到的：

線性布局并不會自己主動換行，當一行元件徘滿時，多出的元件不會顯示出來。

1.2 線性布局屬性

屬性名稱	屬性說明
android:gravity	設定線性布局的内部元素的布局對齊方式

android:gravity 取值例如以下所看到的：

• top 不改變控件大小，對齊到容器頂部
• bottom 不改變控件大小，對齊到容器底部
• left 不改變控件大小，對齊到容器左側
• right 不改變控件大小，對齊到容器右側
• center_vertical 不改變控件大小，對齊到容器縱向中央位置
• center_horizontal 不改變控件大小，對齊到容器橫向中央位置
• center 不改變控件大小。對齊到容器中央位置
• fill_vertical 若有可能，縱向拉伸以填滿容器
• fill_horizontal 若有可能，橫向拉伸以填滿容器
• fill 若有可能，縱向橫向同一時候拉伸以填滿容器

二 表格布局

表格布局，即TableLayout，繼承于LinearLayout。它通過行、列的形式管理UI元件。

2.1 表格布局特點

1. TableLayout通過加入TableRow和其它元件來控制表格的行數和列數。每一個TabRow就是一個表格行，TableRow也是容器，也能夠在TableRow中加入其它元件。
2. 假設直接在TableLayout中加入一個元件。那麼這個元件則獨占一行。
3. TableLayout中列的寬度由該列中最寬的那個單元格決定，整個表格布局的寬度則取決于父容器的寬度。
4. 單元格的設定有下面三種行為方式：

• Shrinkable：該列全部單元格能夠被收縮，以保證該表格能适應父容器的寬度。
• Stretchable：該列全部單元格能夠被拉伸，以保證元件能夠全然填滿表格空餘空間。
• Collapsed：該列全部單元格會被隐藏。

三 幀布局

幀布局。即FrameLayout。它繼承了ViewGroup。幀布局為每一個加入當中的元件建立一個空白的區域，稱為一幀。每一個子元件占領一幀。幀布局是元素的互相疊加。

四 相對布局

相對布局。即RelativeLayout，相對布局内子元件的位置總是相對于兄弟元件和父容器來決定的。

4.1 相對布局特點

相對布局例如以下圖所看到的：

4.2 相對布局屬性

4.2.1 RelativeLayout中取值為true或false的屬性清單

android:layout_centerHorizontal	目前控件位于父控件的橫向中間位置
android:layout_centerVertical	目前控件位于父控件的縱向中間位置
android:layout_centerInParent	目前控件位于父控件的中央位置
android:layout_alignParentBottom	目前控件底端與父控件底端對齊
android:layout_alignParentLeft	目前控件左側與父控件左側對齊
android:layout_alignParentRight	目前控件右側與父控件右側對齊
android:layout_alignParentTop	目前控件頂端與父控件頂端對齊
android:layout_alignWithParentIfMissing	參照控件不存在或不可見時參照父控件

4.2.2 RelativeLayout中取值為其它控件id的屬性清單

android:layout_toRightOf	使目前控件位于給出id控件的右側
android:layout_toLeftOf	使目前控件位于給出id控件的左側
android:layout_above	使目前控件位于給出id控件的上方
android:layout_below	使目前控件位于給出id控件的下方
android:layout_alignTop	使目前控件的上邊界與給出id控件的上邊界對齊
android:layout_alignBottom	使目前控件的下邊界與給出id控件的下邊界對齊
android:layout_alignLeft	使目前控件的左邊界與給出id控件的左邊界對齊
android:layout_alignRight	使目前控件的右邊界與給出id控件的右邊界對齊

4.2.3 RelativeLayout中取值為像素的屬性清單

android:layout_marginLeft	目前控件左側的留白
android:layout_marginRight	目前控件右側的留白
android:layout_marginTop	目前控件上方的留白
android:layout_marginBottom	目前控件下方的留白
android:layout_margin	目前控件上下左右四個方向的留白
android:paddingLeft	目前控件中内容距離控件左邊留白
android:paddingRight	目前控件中内容距離控件右邊留白
android:paddingTop	目前控件中内容距離控件頂部留白
android:paddingBottom	目前控件中内容距離控件底部留白

五 網絡布局

網絡布局，即GridLayout，它将容器劃分為row x column個網格。每一個網格能夠放置一個元件。在該布局内。一個元件能夠橫跨多行，也能夠橫跨多列。

網絡布局例如以下圖所看到的：
