使用寄存器點亮LED——2

1. 項目：使用stm32寄存器點亮LED， 分别點亮紅、綠、藍3個燈。

2. 步驟

• 先建立個檔案夾儲存項目
• 再建立項目
• 将startup_stm32f10x_hd.s拷貝到該檔案夾下
• 建立main.c子項目
• 再次在檔案夾中建立stm32f10.h檔案
• 編寫main.c，将stm32f10.h導入編譯
• 編寫stm32f10.h子項目

3. 代碼

　　main.c

　　

#include "stm32f10x.h"

int main(void)
{
  //開啟GPIOB端口時鐘
  RCC_APB2ENR |= (1<< 3);
  //清空控制PB0的端口位
  GPIOB_CRL &= ~(0xf << (4*0));
  //配置PB0為通用推挽輸出，速度為10M
  GPIOB_CRL |= (1<<4*0);
  //PB0輸出低電平
  GPIOB_ODR |= (0<<0);
//  while(1);
}

//函數為空目的是為了騙過編譯器不報錯
void SystemInit(void)
{

}

　　stm32f10.h

//清單3：代碼清單：點亮LED-3外設位址定義
/*片上外設基位址*/
#define PERIPH_BASE     ((unsigned int )0x40000000)

/*總線基位址，GPIO 都挂載到APB2上*/
#define APB2PERIPH_BASE   (PERIPH_BASE + 0x10000)

/*AHB系統總線，APB1,APB2總線都挂載到AHB系統總線上*/
#define AHBPERIPH_BASE    (PERIPH_BASE + 0x20000)

/*GPIOB外設基位址*/
#define GPIOB_BASE      (APB2PERIPH_BASE + 0x0c00)


/*GPIOB寄存器位址，強制轉換成指針*/
#define GPIOB_CRL     *(unsigned int*)(GPIOB_BASE + 0x00)
#define GPIOB_CRH     *(unsigned int*)(GPIOB_BASE + 0x04)
#define GPIOB_IDR     *(unsigned int*)(GPIOB_BASE + 0x08)
#define GPIOB_ODR     *(unsigned int*)(GPIOB_BASE + 0x0c)
#define GPIOB_BSRR      *(unsigned int*)(GPIOB_BASE + 0x10)
#define GPIOB_BRR     *(unsigned int*)(GPIOB_BASE + 0x14)
#define GPIOB_LCKR      *(unsigned int*)(GPIOB_BASE + 0x18)

/*RCC外設基位址*/
#define RCC_BASE      (AHBPERIPH_BASE + 0x1000)
/*RCC的AHB1時鐘使能寄存器位址，強制轉換成指針*/
#define RCC_APB2ENR     *(unsigned int*)(RCC_BASE + 0x18)

4. 這裡我使用的時野火的指南者開發闆，點亮的綠燈，如果需要點亮紅藍燈，隻需要修改main.c 中的PB1, PB5端口設定即可。

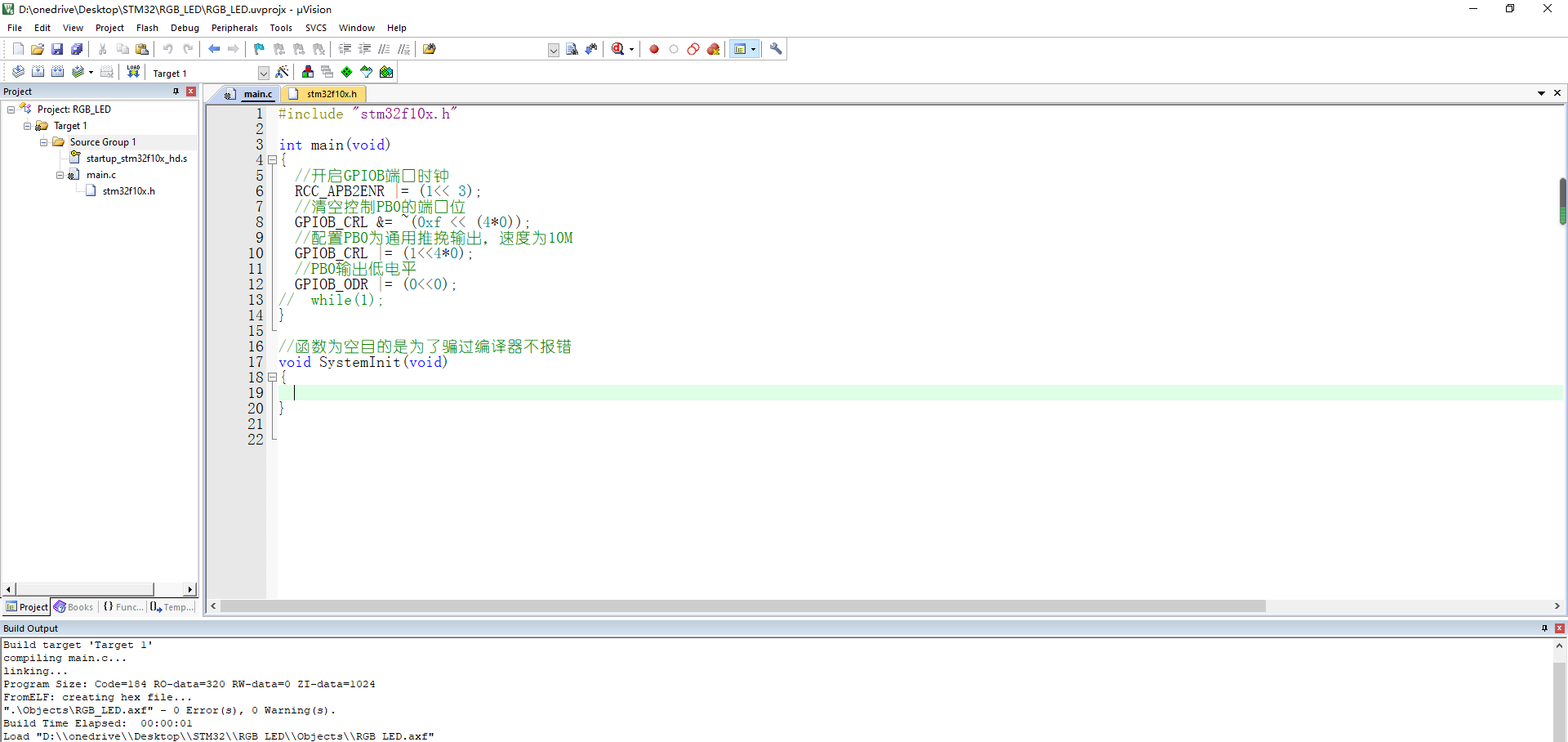

5. 參考圖檔
