分布式事務：Saga模式

1 Saga相關概念

1987年普林斯頓大學的Hector Garcia-Molina和Kenneth Salem發表了一篇Paper Sagas，講述的是如何處理long lived transaction（長活事務）。Saga是一個長活事務可被分解成可以交錯運作的子事務集合。其中每個子事務都是一個保持資料庫一緻性的真實事務。

論文位址：sagas

1.1 Saga的組成

• 每個Saga由一系列sub-transaction Ti 組成
• 每個Ti 都有對應的補償動作Ci，補償動作用于撤銷Ti造成的結果

可以看到，和TCC相比，Saga沒有“預留”動作，它的Ti就是直接送出到庫。

Saga的執行順序有兩種：

• T1, T2, T3, ..., Tn
• T1, T2, ..., Tj, Cj,..., C2, C1，其中0 < j < n

Saga定義了兩種恢複政策：

• backward recovery，向後恢複，補償所有已完成的事務，如果任一子事務失敗。即上面提到的第二種執行順序，其中j是發生錯誤的sub-transaction，這種做法的效果是撤銷掉之前所有成功的sub-transation，使得整個Saga的執行結果撤銷。
• forward recovery，向前恢複，重試失敗的事務，假設每個子事務最終都會成功。适用于必須要成功的場景，執行順序是類似于這樣的：T1, T2, ..., Tj(失敗), Tj(重試),..., Tn，其中j是發生錯誤的sub-transaction。該情況下不需要Ci。

顯然，向前恢複沒有必要提供補償事務，如果你的業務中，子事務（最終）總會成功，或補償事務難以定義或不可能，向前恢複更符合你的需求。

理論上補償事務永不失敗，然而，在分布式世界中，伺服器可能會當機，網絡可能會失敗，甚至資料中心也可能會停電。在這種情況下我們能做些什麼？ 最後的手段是提供回退措施，比如人工幹預。

1.2 Saga的使用條件

Saga看起來很有希望滿足我們的需求。所有長活事務都可以這樣做嗎？這裡有一些限制：

1. Saga隻允許兩個層次的嵌套，頂級的Saga和簡單子事務
2. 在外層，全原子性不能得到滿足。也就是說，sagas可能會看到其他sagas的部分結果
3. 每個子事務應該是獨立的原子行為
4. 在我們的業務場景下，各個業務環境（如：航班預訂、租車、酒店預訂和付款）是自然獨立的行為，而且每個事務都可以用對應服務的資料庫保證原子操作。

補償也有需考慮的事項：

• 補償事務從語義角度撤消了事務Ti的行為，但未必能将資料庫傳回到執行Ti時的狀态。（例如，如果事務觸發飛彈發射， 則可能無法撤消此操作）

但這對我們的業務來說不是問題。其實難以撤消的行為也有可能被補償。例如，發送電郵的事務可以通過發送解釋問題的另一封電郵來補償。

對于ACID的保證：

Saga對于ACID的保證和TCC一樣：

• 原子性（Atomicity）：正常情況下保證。
• 一緻性（Consistency），在某個時間點，會出現A庫和B庫的資料違反一緻性要求的情況，但是最終是一緻的。
• 隔離性（Isolation），在某個時間點，A事務能夠讀到B事務部分送出的結果。
• 持久性（Durability），和本地事務一樣，隻要commit則資料被持久。

Saga不提供ACID保證，因為原子性和隔離性不能得到滿足。原論文描述如下：

full atomicity is not provided. That is, sagas may view the partial results of other sagas

通過saga log，saga可以保證一緻性和持久性。

和TCC對比

Saga相比TCC的缺點是缺少預留動作，導緻補償動作的實作比較麻煩：Ti就是commit，比如一個業務是發送郵件，在TCC模式下，先儲存草稿（Try）再發送（Confirm），撤銷的話直接删除草稿（Cancel）就行了。而Saga則就直接發送郵件了（Ti），如果要撤銷則得再發送一份郵件說明撤銷（Ci），實作起來有一些麻煩。

如果把上面的發郵件的例子換成：A服務在完成Ti後立即發送Event到ESB（企業服務總線，可以認為是一個消息中間件），下遊服務監聽到這個Event做自己的一些工作然後再發送Event到ESB，如果A服務執行補償動作Ci，那麼整個補償動作的層級就很深。

不過沒有預留動作也可以認為是優點：

• 有些業務很簡單，套用TCC需要修改原來的業務邏輯，而Saga隻需要添加一個補償動作就行了。
• TCC最少通信次數為2n，而Saga為n（n=sub-transaction的數量）。
• 有些第三方服務沒有Try接口，TCC模式實作起來就比較tricky了，而Saga則很簡單。
• 沒有預留動作就意味着不必擔心資源釋放的問題，異常處理起來也更簡單（請對比Saga的恢複政策和TCC的異常處理）。

2 Saga相關實作

Saga Log

Saga保證所有的子事務都得以完成或補償，但Saga系統本身也可能會崩潰。Saga崩潰時可能處于以下幾個狀态：

• Saga收到事務請求，但尚未開始。因子事務對應的微服務狀态未被Saga修改，我們什麼也不需要做。
• 一些子事務已經完成。重新開機後，Saga必須接着上次完成的事務恢複。
• 子事務已開始，但尚未完成。由于遠端服務可能已完成事務，也可能事務失敗，甚至服務請求逾時，saga隻能重新發起之前未确認完成的子事務。這意味着子事務必須幂等。
• 子事務失敗，其補償事務尚未開始。Saga必須在重新開機後執行對應補償事務。
• 補償事務已開始但尚未完成。解決方案與上一個相同。這意味着補償事務也必須是幂等的。
• 所有子事務或補償事務均已完成，與第一種情況相同。

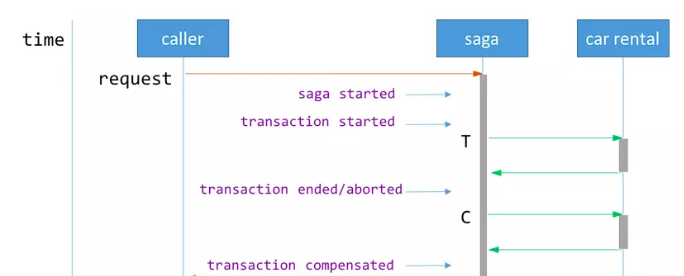

為了恢複到上述狀态，我們必須追蹤子事務及補償事務的每一步。我們決定通過事件的方式達到以上要求，并将以下事件儲存在名為saga log的持久存儲中：

• Saga started event 儲存整個saga請求，其中包括多個事務/補償請求
• Transaction started event 儲存對應事務請求
• Transaction ended event 儲存對應事務請求及其回複
• Transaction aborted event 儲存對應事務請求和失敗的原因
• Transaction compensated event 儲存對應補償請求及其回複
• Saga ended event 标志着saga事務請求的結束，不需要儲存任何内容

通過将這些事件持久化在saga log中，我們可以将saga恢複到上述任何狀态。

由于Saga隻需要做事件的持久化，而事件内容以JSON的形式存儲，Saga log的實作非常靈活，資料庫（SQL或NoSQL），持久消息隊列，甚至普通檔案可以用作事件存儲， 當然有些能更快得幫saga恢複狀态。

注意事項

對于服務來說，實作Saga有以下這些要求：

1. Ti和Ci是幂等的。
2. Ci必須是能夠成功的，如果無法成功則需要人工介入。
3. Ti - Ci和Ci - Ti的執行結果必須是一樣的：sub-transaction被撤銷了。

第一點要求Ti和Ci是幂等的，舉個例子，假設在執行Ti的時候逾時了，此時我們是不知道執行結果的，如果采用forward recovery政策就會再次發送Ti，那麼就有可能出現Ti被執行了兩次，是以要求Ti幂等。如果采用backward recovery政策就會發送Ci，而如果Ci也逾時了，就會嘗試再次發送Ci，那麼就有可能出現Ci被執行兩次，是以要求Ci幂等。

第二點要求Ci必須能夠成功，這個很好了解，因為，如果Ci不能執行成功就意味着整個Saga無法完全撤銷，這個是不允許的。但總會出現一些特殊情況比如Ci的代碼有bug、服務長時間崩潰等，這個時候就需要人工介入了。

第三點乍看起來比較奇怪，舉例說明，還是考慮Ti執行逾時的場景，我們采用了backward recovery，發送一個Ci，那麼就會有三種情況：

1. Ti的請求丢失了，服務之前沒有、之後也不會執行Ti
2. Ti在Ci之前執行
3. Ci在Ti之前執行

對于第1種情況，容易處理。對于第2、3種情況，則要求Ti和Ci是可交換的（commutative)，并且其最終結果都是sub-transaction被撤銷。

3 Saga協調

協調saga：saga的實作包含協調saga步驟的邏輯。當系統指令啟動saga時，協調邏輯必須選擇并告知第一個saga參與者執行本地事務。一旦該事務完成，saga的排序協調選擇并調用下一個saga參與者。這個過程一直持續到saga執行了所有步驟。如果任何本地事務失敗，則saga必須以相反的順序執行補償事務。建構一個saga的協調邏輯有幾種不同的方法：

• 編排（Choreography）：在saga參與者中配置設定決策和排序。他們主要通過交換事件進行溝通。
• 控制（Orchestration）：在saga控制類中集中saga的協調邏輯。一個saga控制者向saga參與者發送指令消息，告訴他們要執行哪些操作。

3.1 編排（Choreography）

基于編排的saga：實作sagas的一種方法是使用編排。當使用編排時，沒有中央協調員告訴saga參與者該做什麼。相反，sagas參與者訂閱彼此的事件并做出相應的響應。

通過這個sagas的路徑如下：

1. Order Service在APPROVAL_PENDING狀态下建立一個Order并釋出OrderCreated事件。
2. Consumer Service消費OrderCreated事件，驗證消費者是否可以下訂單，并釋出ConsumerVerified事件。
3. Kitchen Service消費OrderCreated事件，驗證訂單，在CREATE_PENDING狀态下建立故障單，并釋出TicketCreated事件。
4. Accounting服務消費OrderCreated事件并建立一個處于PENDING狀态的Credit CardAuthorization。
5. Accounting Service消費TicketCreated和ConsumerVerified事件，收取消費者的信用卡，并釋出信用卡授權活動。
6. Kitchen Service使用CreditCardAuthorized事件并更改AWAITING_ACCEPTANCE票的狀态。
7. Order Service收到CreditCardAuthorized事件，更改訂單狀态到APPROVED，并釋出OrderApproved事件。

建立訂單saga還必須處理saga參與者拒絕訂單并釋出某種失敗事件的場景。例如，消費者信用卡的授權可能會失敗。saga必須執行補償交易以撤消已經完成的事情。圖中顯示了AccountingService無法授權消費者信用卡時的事件流。

事件順序如下：

1. Order服務在APPROVAL_PENDING狀态下建立一個Order并釋出OrderCreated事件。
2. Consumer服務消費OrderCreated事件，驗證消費者是否可以下訂單，并釋出ConsumerVerified事件。
3. Kitchen服務消費OrderCreated事件，驗證訂單，在CREATE_PENDING狀态下建立故障單，并釋出TicketCreated事件。
5. Accounting服務消費TicketCreated和ConsumerVerified事件，向消費者的信用卡收費，并釋出信用卡授權失敗事件。
6. Kitchen服務使用信用卡授權失敗事件并将故障單的狀态更改為REJECTED。
7. 訂單服務消費信用卡授權失敗事件，并将訂單狀态更改為已拒絕。

可靠的基于事件的通信

在實施基于編排的saga時，您必須考慮一些與服務間通信相關的問題。第一個問題是確定saga參與者更新其資料庫并将事件作為資料庫事務的一部分釋出。

您需要考慮的第二個問題是確定saga參與者必須能夠将收到的每個事件映射到自己的資料。

編組的saga的好處和缺點

基于編舞的saga有幾個好處：

• 簡單：服務在建立，更新或删除業務時釋出事件對象
• 松耦合：參與者訂閱事件并且彼此之間沒有直接的了解。

并且有一些缺點：

• 更難了解：與業務流程不同，代碼中沒有一個地方可以定義saga。相反，編排在服務中配置設定saga的實作。是以，開發人員有時很難了解給定的saga是如何工作的。
• 服務之間的循環依賴關系：saga參與者訂閱彼此的事件，這通常會建立循環依賴關系。例如，如果仔細檢查圖示，您将看到存在循環依賴關系，例如訂單服務、會計服務、訂單服務。雖然這不一定是個問題，但循環依賴性被認為是設計問題。
• 緊密耦合的風險：每個saga參與者都需要訂閱所有影響他們的事件。例如，會計服務必須訂閱導緻消費者信用卡被收費或退款的所有事件。是以，存在一種風險，即需要與Order Service實施的訂單生命周期保持同步更新。

3.2 控制（Orchestration）

控制是實作sagas的另一種方式。使用業務流程時，您可以定義一個控制類，其唯一的職責是告訴saga參與者該做什麼。 saga控制使用指令/異步回複樣式互動與參與者進行通信。

• Order Service首先建立一個Order和一個建立訂單控制器。之後，路徑的流程如下：
• saga orchestrator向Consumer Service發送Verify Consumer指令。
• Consumer Service回複Consumer Verified消息。
• saga orchestrator向Kitchen Service發送Create Ticket指令。
• Kitchen Service回複Ticket Created消息。
• saga協調器向Accounting Service發送授權卡消息。
• Accounting服務部門使用卡片授權消息回複。
• saga orchestrator向Kitchen Service發送Approve Ticket指令。
• saga orchestrator向訂單服務發送準許訂單指令。

使用狀态機模組化SAGA ORCHESTRATORS

模組化saga orchestrator的好方法是作為狀态機。狀态機由一組狀态和一組由事件觸發的狀态之間的轉換組成。每個transition都可以有一個action，對于一個saga來說是一個saga參與者的調用。狀态之間的轉換由saga參與者執行的本地事務的完成觸發。目前狀态和本地事務的特定結果決定了狀态轉換以及執行的操作（如果有的話）。對狀态機也有有效的測試政策。是以，使用狀态機模型可以更輕松地設計、實施和測試。

圖顯示了Create Order Saga的狀态機模型。此狀态機由多個狀态組成，包括以下内容：

• Verifying Consumer：初始狀态。當處于此狀态時，該saga正在等待消費者服務部門驗證消費者是否可以下訂單。
• Creating Ticket：該saga正在等待對建立票證指令的回複。
• Authorizing Card：等待Accounting服務授權消費者的信用卡。
• OrderApproved：表示saga成功完成的最終狀态。
• Order Rejected：最終狀态表明該訂單被其中一方參與者們拒絕。

SAGA ORCHESTRATION和TRANSACTIONAL MESSAGING

基于業務流程的saga的每個步驟都包括更新資料庫和釋出消息的服務。例如，Order Service持久儲存Order和Create Order Saga orchestrator，并向第一個saga參與者發送消息。一個saga參與者，例如Kitchen Service，通過更新其資料庫并發送回複消息來處理指令消息。 Order Service通過更新saga協調器的狀态并向下一個saga參與者發送指令消息來處理參與者的回複消息。服務必須使用事務性消息傳遞，以便自動更新資料庫并釋出消息。

讓我們來看看使用saga編排的好處和缺點。

基于ORCHESTRATION的SAGAS的好處和缺點

基于編排的saga有幾個好處：

1. 更簡單的依賴關系：編排的一個好處是它不會引入循環依賴關系。 saga orchestrator調用saga參與者，但參與者不會調用orchestrator。是以，協調器依賴于參與者，但反之亦然，是以沒有循環依賴性。
2. 較少的耦合：每個服務都實作了由orchestrator調用的API，是以它不需要知道saga參與者釋出的事件。
3. 改善關注點分離并簡化業務邏輯：saga協調邏輯本地化在saga協調器中。域對象更簡單，并且不了解它們參與的saga。例如，當使用編排時，Order類不知道任何saga，是以它具有更簡單的狀态機模型。在執行建立訂單saga期間，它直接從APPROVAL_PENDING狀态轉換到APPROVED狀态。 Order類沒有與saga的步驟相對應的任何中間狀态。是以，業務更加簡單。

業務流程也有一個缺點：

• 在協調器中集中過多業務邏輯的風險。這導緻了一種設計，其中智能協調器告訴啞巴服務要做什麼操作。幸運的是，您可以通過設計獨立負責排序的協調器來避免此問題，并且不包含任何其他業務邏輯。

除了最簡單的saga，我建議使用編排。為您的saga實施協調邏輯隻是您需要解決的設計問題之一。

 參考示例

• Saga
• Eventual Data Consistency Solution in ServiceComb - part 1
• Eventual Data Consistency Solution in ServiceComb - part 2
• Eventual Data Consistency Solution in ServiceComb - part 3
• 微服務場景下的資料一緻性解決方案
• Microservices Patterns by Chris Richardson
