第2篇 讓你的應用更炫彩 - unity 中的照明 - Unity 3D ShaderLab開發實踐

chapter 5 第一個被執行的pass

Rendering Path其實指的就是渲染場景中光照的方式。

unity支援三種RenderingPath：VertexLit，Forward，Deffered Lighting，為Pass中使用的LightMode标簽有：Vertex，ForwardBase，ForwardAdd，PrepassBase，PrepassFinal等。

VertexLit：基于頂點的光照計算方式，是Forward的子集；

Forward：前向渲染是内置渲染管線中的預設渲染路徑。它是一個通用的渲染路徑。在每個像素進行光照計算，渲染次數依賴于光源數量；如果光源的RenderMode設定成了Not Important，那麼總是per-vertex計算或采用球諧函數（每個vertex上最多有4個點光源，其餘采用球諧波函數，TODO？？）；平行光總是per-pixel，RenderMode為important的光源總是per-pixel；如果上述結果導緻燈光少于目前像素燈光計數品質設定，那麼會有更多個光源按照亮度遞減的順序，進行per-pixel渲染；

Deffered Lighting：延遲着色是内置渲染管線中光照和陰影保真度最高的渲染路徑。并不支援半透物體。不支援正交投影。不支援硬體抗鋸齒，如果您的項目有大量實時燈光并且需要高水準的照明保真度，并且您的目标硬體支援延遲着色，那麼此渲染路徑可能是您項目的不錯選擇。

可以參見：【原】實時渲染中常用的幾種Rendering Path - 桑果 - 部落格園 (cnblogs.com)，Unity3D光照前置知識——Rendering Paths（渲染路徑）及LightMode（光照模式）譯解 - oayx - 部落格園 (cnblogs.com)

chapter 6 VertexLit渲染路徑

頂點照明，就是基于物體的每一個頂點進行光的照明計算，然後根據頂點的光照資訊，對面片上的像素光照進行線性插值。即，在頂點着色器中計算顔色，然後片段着色器中的顔色是頂點顔色插值得到的。是以Vertex Lighting的效果和效率與物體的網格密度有關，密度大，效果就貼近實物。Edit/Render Settings指令有相關的參數設定。

unity内置着色器變量見：内置着色器變量 - Unity 手冊

在

LightMode = Vertex

的pass内，

unity_LightPosition[4]

和

unity_LightColor[4]

是存取光源資料最可靠的第一首選手段。

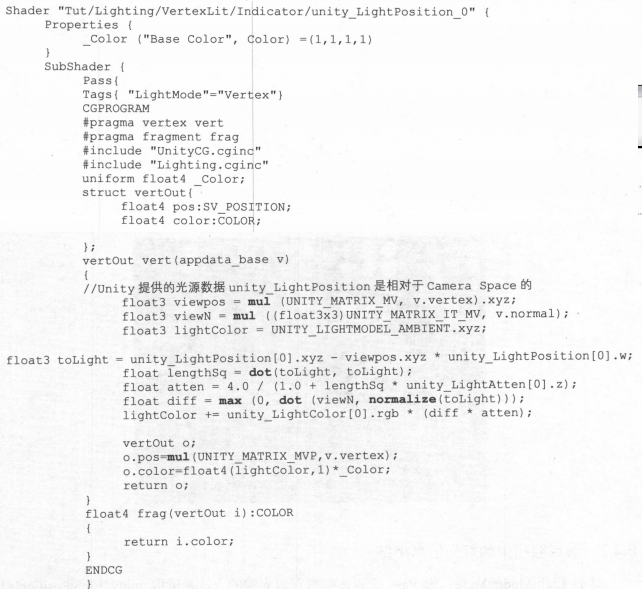

上述代碼中，隻使用了第一個光源進行着色。

chapter 7 Forward渲染路徑

ForwardAdd這個Pass和ForwardBase需要一起使用，否則會被忽略。

Unity Shader入門教程（十） ：多光源的光照處理以及光照衰減_程式猴子sy的部落格-CSDN部落格_unity 多光源

簡單了解：一個unity shader通常會定義一個Base Pass（可以是多個）。一個BasePass（

Tags { "LightMode" = "ForwardBase" }

）僅會執行一次（定義多個basePass除外），而一個Additional Pass（

Tags { "LightMode" = "ForwardAdd" }

）會根據影響該物體其他逐像素光源的數目多次調用，即每個逐像素光源會執行一次Additional Pass。

chapter 8 lightmapping

參見：unity燈光Lightmapping、LightProbes - MrZivChu - 部落格園 (cnblogs.com)

其他資料

Unity3D -- 光照常用函數和變量（Shader學習之二）_陽仔部落格-CSDN部落格
